データ収録解析システム Wave Stocker

チャージアンプVM-1980/3、同時サンプリングユニットVM-0330/16、データ収録ソフトウェア“Wave Stocker”から構成されるシステム。弊社ソリューション部が、お客様の現場で計測解析をしてきた経験をもとに、真の意味で使いやすいデザインにした計測器です。最大16チャンネルの同時サンプリング計測が可能で、波形データ収録解析を手軽に行っていただけます。現場測定、監視用途から研究開発など、オールマイティにご使用いただけます。

特長

• IMVソリューション部での様々な計測解析経験をもとにモバイルを合言葉に開発した小型軽量デザイン。統一されたユニットデザイン。
• 最大16チャンネルまで拡張可能。
• USB2.0による高速転送。
• 電圧入力に対応しているので、振動以外のデータ取得、解析が可能。
• 人に優しいインターフェースでシンプルオペレーション。
• 多彩なロガー機能で長期間の連続収録可能。
• 豊富なトリガー機能
• 無線LAN、有線LANで遠隔操作可能。

機能

波形取込機能

最大16チャンネルの波形をリアルタイムで表示し、波形のみ、FFTのみ、波形+FFTなど、計測中、自由にデータ観測が可能で各種設定、収録、停止など傢庭用ビデオのように直感的に操作出來ます。

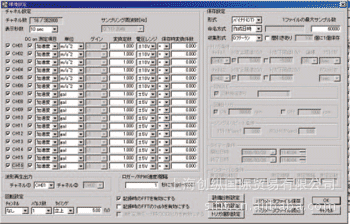

<環境設定畫面>

<表示設定畫面>

• 解析機能

• 収録されたデータに対し、チャンネル間演算、フィルタ処理、波形編集、FFT（スペクトル）解析、微分、積分、DC除去など、多様な解析で必要とするデータをテキストファイルで保存し、エクセル等の市販のソフトウェアでご利用いただけます。

•





  仕様表

  ソフトウェア DS-0330仕様

  項目波形取込機能データ収録機能トリガ機能ロガー収録機能波形モニタ機能FFTリアルタイムモニタ機能窓関數平均化処理分析ライン數演算機能フィルタ処理（FIR)フィルタ特性設定カーソル間データ表示テキストファイルの出力機能印刷機能

  機能

  16チャンネル同時サンプリング収録 波形モニタ、FFTリアルタイムモニタ 波形微積分、テキストファイル出力

  フリーラン、トリガ（シングル、リピート、連続）タイマー、インターバル、ロガー収録機能

  任意のチャンネル選択 トリガレベル（上限または下限値） プリトリガ　1～10sec、ポストトリガ 1～10sec

  RMS、PEAK、平均値を連続取込、トリガONで波形取込開始

  FFTをリアルタイムで表示

  リニアスペクトル、パワースペクトル密度

  Rectangular,Hanning,Hamming,Blackman-Harris,Blackman Flat Top,Harf-Rect,Exponent

  リニア平均または指數平均

  400、800、1200、1600、2400、3200、6400、12800

  チャンネル間演算（チャンネル間の四則演算）フィルタ処理、 微分?積分（1回微分、2回微分、１回積分、2回積分） DC除去

  LPF HPF BPF BEF

  遮斷週波數、次數、減衰量を設定

  最大値、最小値、カーソル間時間差、BEST10、20、60、100

  波形データのテキスト（CSV)ファイル保存

  波形データのグラフ印刷

  16チャンネル同時サンプリングユニット VM-0330/16仕様

  項目アナログ入力機能A/D変換機能増幅機能警告表示機能アナログ出力機能D/A変換機能デジタル入出力機能電源使用溫度濕度條件外形寸法

  機能

  電圧±10V 入力結合：DCもしくはAC（0.07Hz） 定電流出力：3mAオンオフ可（アンプ內蔵型センサ用）

  サンプリング週波數：88.2kHz/ch（MAX） 分解能：24bit

  1、2、5、10、20、50、100倍

  オーバーレンジ　LED點燈（HOLD）

  電圧±5V

  週波數：44.1kHz（MAX)

  4入力、4出力

  DC12V（専用ACアダプタを使用）またはUSBパワー

  0～50℃　20～80%RH

  240(W)×150(D)×55(H)mm 0.9kg

  チャージアンプ　VM-1980/3　ハードウェア仕様

  項目入力信號振動數範囲電荷感度設定範囲計測レンジフィルタ特性 CAL信號告表示機能電源使用溫度濕度條件外形寸法

  機能

  圧電式加速度ピックアップ

  0.4～20kHz

  0.01～999pC/(m/s2)

  3.3～66000m/s2（電荷感度1.5p C/(m/s2) 時） *電荷感度により変動

  低域遮斷特性：スルー、3Hz、10Hz（-18dB/0ct)

  高域遮斷特性：スルー、1kHz、10kHz（-18dB/0ct)

  160Hz、±5V　正弦波出力

  オーバーレンジ：赤LED點燈（HOLD) アンダーレンジ：緑LED點滅（1秒間HOLD）

  DC12V（専用ACアダプタを使用）

  0～50℃　20～80%RH

  240(W)×150(D)×35(H)mm　0.6kg
