液晶顯示法碼式表麵電阻機

說明書

* SURPA-9801液晶顯示法碼式表麵電阻機對物體表麵在10 或100 伏特的狀態下進行瞭測試，測試電阻系數范圍在103 至 1012 Ohms，測量RTG RTT和電阻系數用來滿足ANSI/ESD S20.20測試設備需求。

* 整套測試工具包含瞭所需的一切包括牢固攜帶箱，5lb，電療和導線。

* 根據ESD S4.1,ANSI ESD7. 1,和ANSI EOS/ESD S20.20測量測試程序來雙重（兩次）測試電壓為10 V和100V的設備。

* 是現場技術員的理想便攜（工具）。

* 在測量表麵電阻系數的設備底部有兩個平等內置探針

* 范圍：103-1011 ohms @ 10 V and 106-1012 ohms @ 100  V

l 註意：如果是初次測試電壓為10V的材料電阻系數，測試材料電壓為10V的電阻系數要低於106　。　

註意事項：

  1 禁止電療碰撞，

2 禁止與液體接觸，

  3 禁止將電療手柄扭出

  4 禁止人為的使其電療底部導電矽膠脫落

液晶顯示法碼式表麵電阻機

說明書

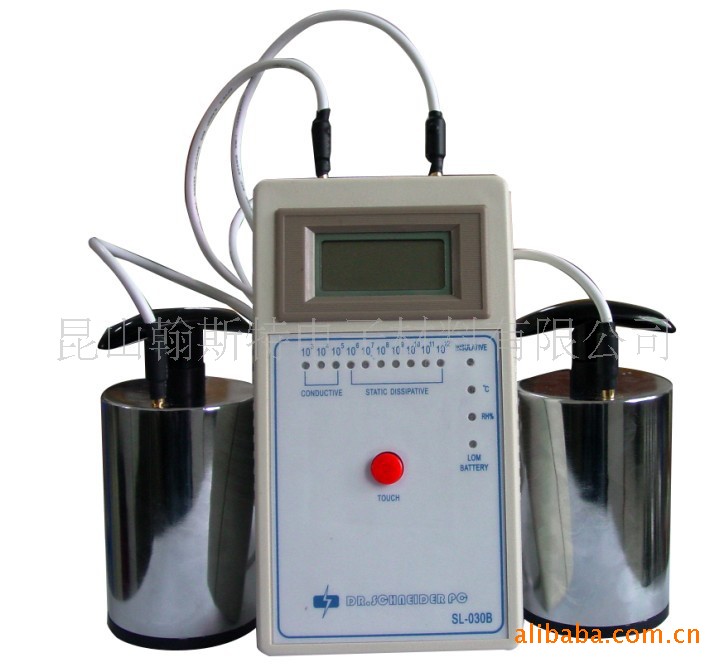

配置：

l 1個已校準的電阻表

l 2條屏蔽測量線

l 2個5磅重的重錘

l 1個12V穩壓電源適配器

l 1個牢固便攜式皮箱

特性：

l 電壓：10V和100V

l 測量范圍：103-1012 ohms

l 精確度：+10%

l 供電：9V乾電池（PP3）；12V穩壓適配器

l 尺寸：98*186*28(mm)

l 機器重量：300g

l 全套重量：6800g

液晶顯示法碼式表麵電阻機

說明書

操作說明：

1） 將開關打到上麵10V檔，按下紅色按鈕，即可用10V電壓來測量物體表麵   電阻。

將開關打到下麵100V檔，按下紅色按鈕，即可用100V電壓來測量物體表麵電阻。

正常情況下，電阻應絕緣，顯示應該>1012。

2）顯示方法：

   表麵電阻以歐姆為單位顯示在LCD上：

   如：1.2 * 103 顯示為1.2 E 3， 即為:1,200 ohms

3） 測量范圍：

103-106（導電范圍）用10V電壓測量更為準確。

106-1012（抗靜電范圍）用100V電壓測量更為準確。

>1012（絕緣范圍）用100V電壓測量更為準確。

4） 用兩個電療測量：把機器下麵的兩個電療平入在測量物表麵，按下紅色按鈕即可測量。

用重錘測量：將兩條連接線一端插入機器正麵的插孔內（External Probes），另一端插入重錘上麵的插孔內，同時機器下麵的電療被斷開，將重錘平放在被測量物體表麵，按下紅色按鈕，即可測量。
