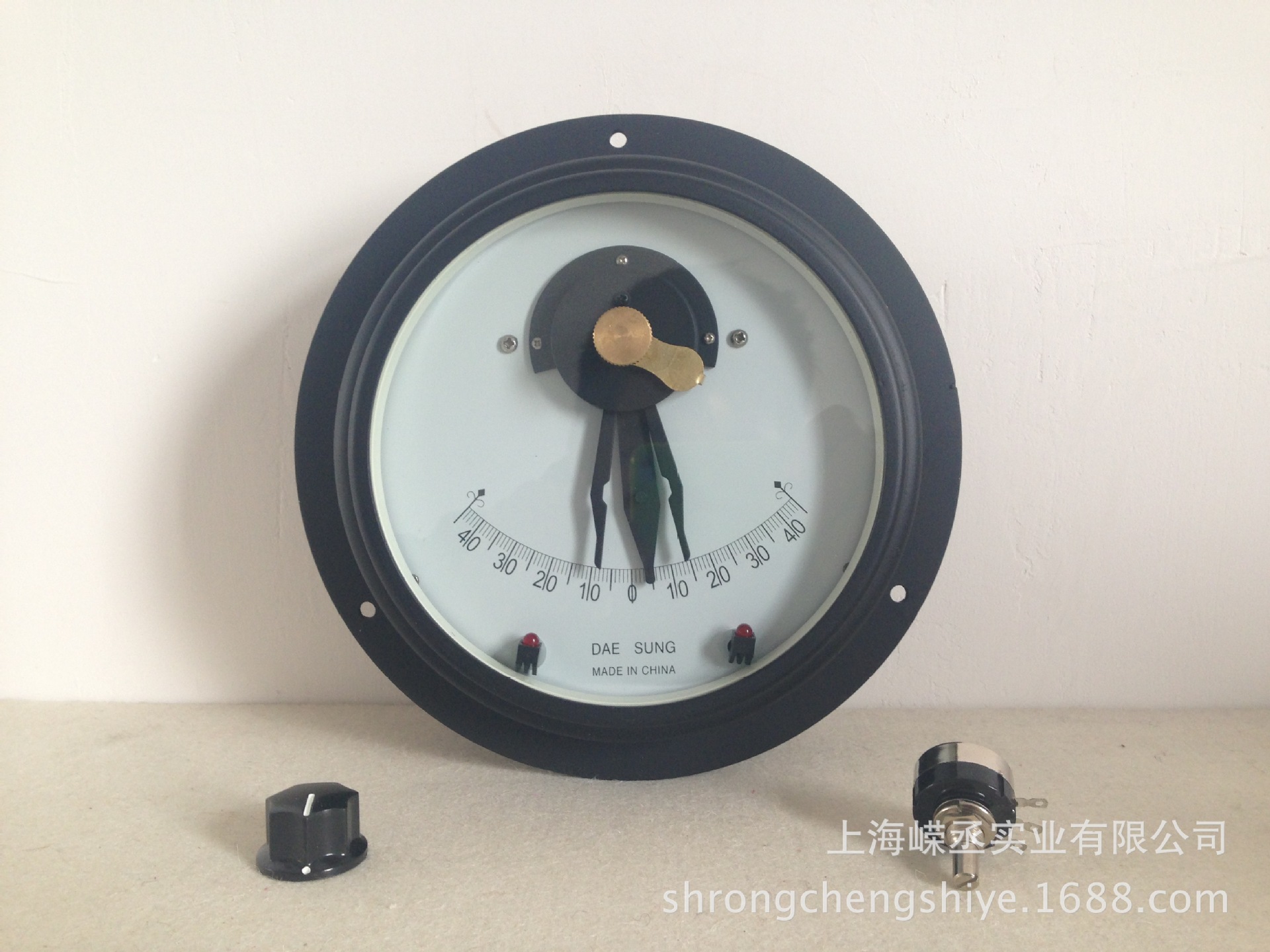

該機器外殼采用鋁合金精密鑄造，外表進行粉末噴塗，具有高耐腐蝕性能，機芯采用金屬材料製成，各種零件都經防腐蝕處理，該產品是用來測量船體瞬間傾斜度並予以記錄，具有擺動靈活、記錄準確，夜間能照明辨別。工作可靠使用方便等優點是船舶必備機器。

2技術指標

一、分度值1°

二、量程左右40°

三、指示誤差±1°

四、外形尺寸及重量：盤麵尺寸φ150mm 外型尺寸φ200×77 mm （嵌入式）

外型尺寸φ200×58 mm （壁掛式） 重量約1.5kg

三、工作環境要求

   1、應避免受到劇烈沖擊震動

   2、工作溫度：-10℃～50℃

   3、固定位尺寸

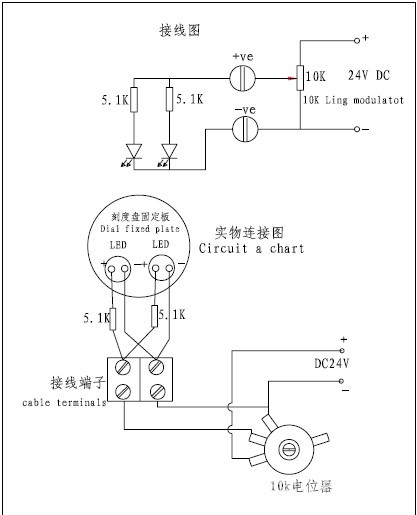

四、照明、接線見圖所示

五、安裝

首先要將擺錘固定捆線剪去後將傾斜機按上圖開孔尺寸，但必須保證被測物體在水平靜止下然後傾斜機指針垂直於零位固定牢固

微調傾斜度在不對零位情況下要進行微調，應要三孔固定螺釘松開進行微量轉動使擺針擺置零位。

照明安裝

將電位器固定在操作臺上（安裝孔Ф8操作臺板麵厚度應小於6mm

2、按圖所示進行連線要檢查無誤後接通DC24V電源（註意極向）後旋轉可調電位器使盤麵內部2隻發光管進行光強弱度變換達到夜間能視度。

五、使用說明

  1、在航海過程中，若船身發生傾斜，傾斜機指針隨之左右擺動擺錘始終指地從黑色指針相對盤麵發生偏轉，偏轉角度即為船體在瞬時的傾斜度，由左右紅色記錄針記錄並保持最大值。

  2、若需重新測量傾斜度時，可用手旋轉玻璃上的復位針使左右記錄針回復到“0”位上。
