一、設備參數
尺寸 | 292*160*70mm |
|
輸入電壓 | DC 12V±10% |
|
工作電流 | 穩定約400mA，最大約550mA |
|
供電方式 | 電源適配器（電流>1A） | 內正外負 |
電阻測量范圍 | 10KΩ~1GΩ |
|
測量精度 | 10KΩ~100MΩ：5% |
|
100MΩ~1GΩ：10% |
|
二、使用說明
1、介面說明

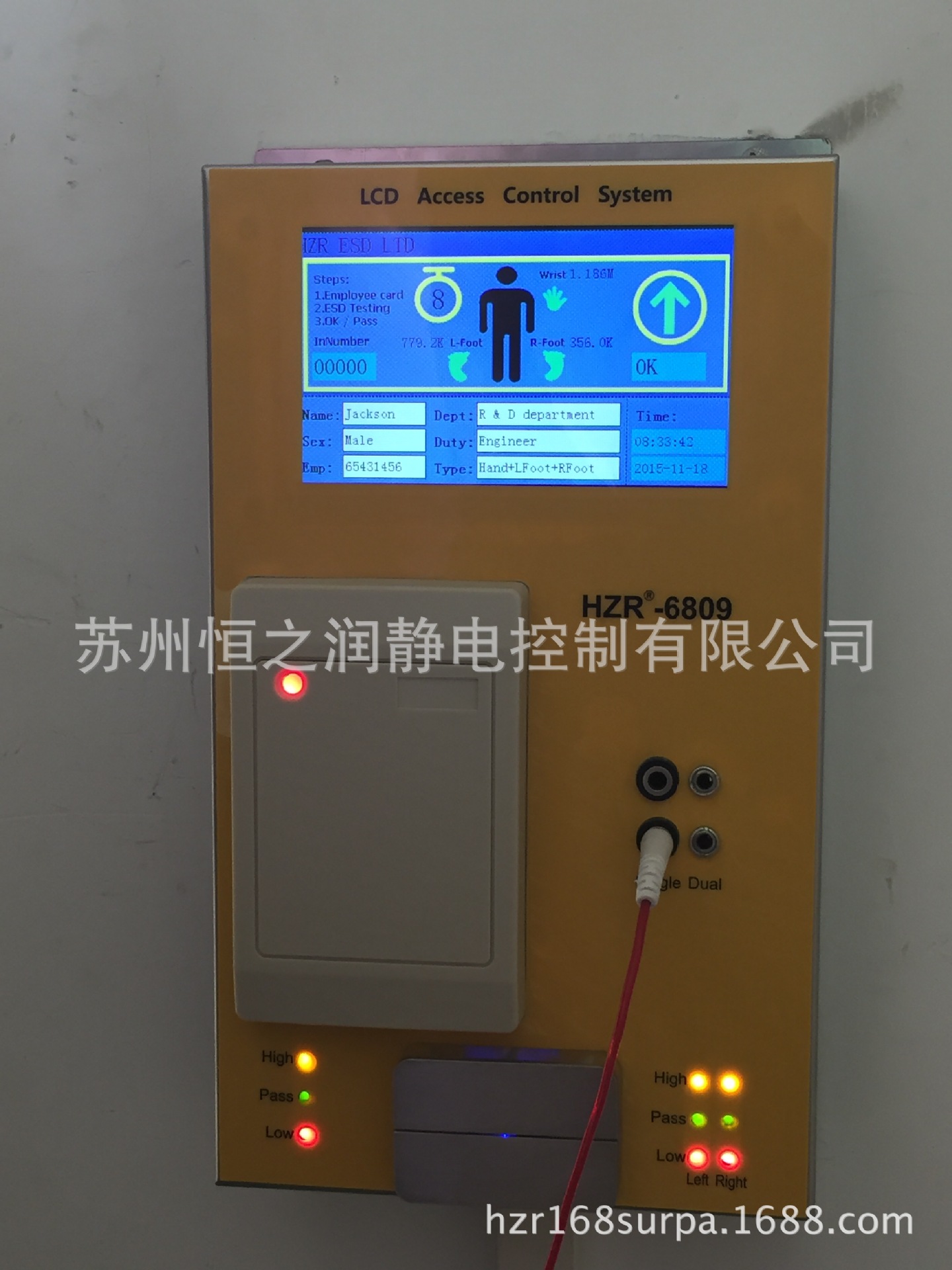

機器正麵圖如下所示，包含有顯示屏、IC讀卡器、手腕帶插孔、指示燈、測量開關五個部分；

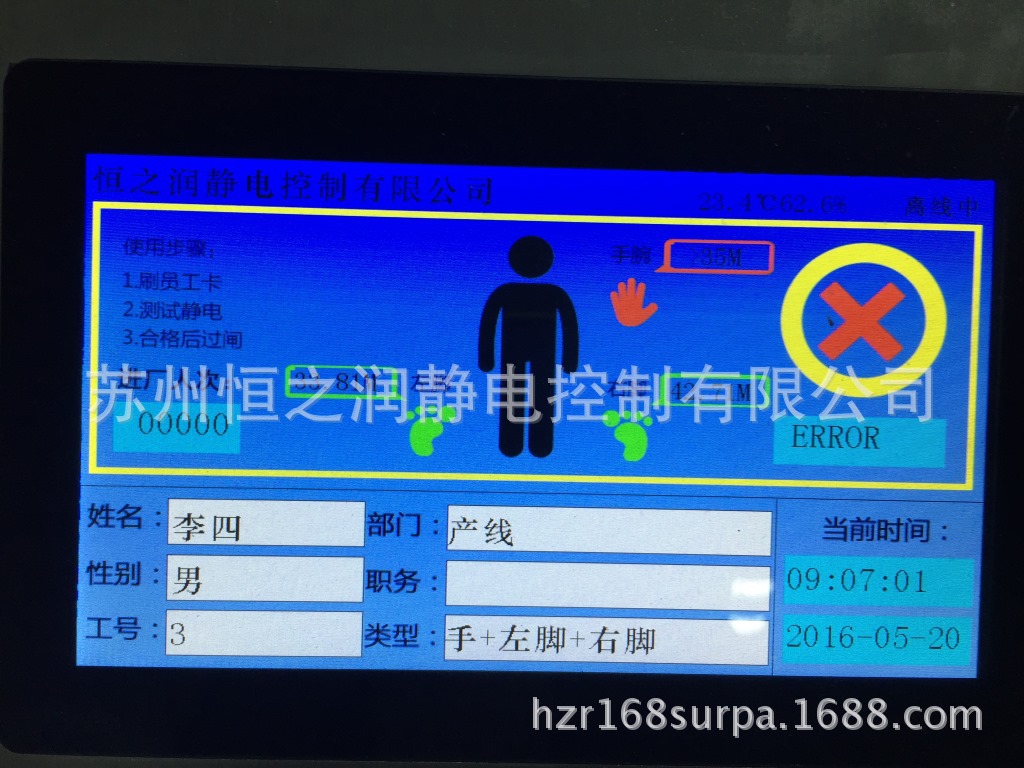

顯示屏：刷卡前顯示進場人數以及當前的時間，刷卡後將顯示個人信息，靜電電阻測量完成後，會顯示測量出的靜電阻值以及是否合格。
IC讀卡器：讀取IC卡裡的個人信息，需靠近讀卡器才行。
手腕帶插孔：單回路、雙回路手腕帶插孔各兩個，都可用；當雙回路手腕帶插孔插有手腕帶時，單回路手腕帶插孔不可用。
測量開關：用手同時緊貼上下兩個接觸片，如下圖所示，測量機將會開始測量電阻；測量時間1～2S，在設備測量完成之前，手不可以離開接觸片。
狀態指示燈：有手腕帶、左右腳三組指示燈，且都有三種狀態：阻值過高（黃燈）、阻值合適（綠燈）、阻值過低（紅燈）；根據測量得到的靜電阻值，點亮不同顏色的燈，指示不同的狀態。
撥碼開關：撥碼開關，調節撥碼開關可以調整不同的參數，具體見下表：
撥碼開關功能表（ON:1，OFF:0） | ||
撥碼開關1 | 撥碼開關2 | 左右腳最高電阻值 |
0 | 0 | 35M |
0 | 1 | 100MΩ |
1 | 0 | 500MΩ |
1 | 1 | 1GΩ |
撥碼開關3 | 撥碼開關4 | 手腕帶和左右腳最低電阻值 |
0 | 0 | 10KΩ |
0 | 1 | 100KΩ |
1 | 0 | 500KΩ |
1 | 1 | 750KΩ |
撥碼開關5 | 撥碼開關6 | 單回路/雙回路手腕帶最高電阻值 |
0 | 0 | 10MΩ |
0 | 1 | 35MΩ |
1 | 0 | -- |
1 | 1 | -- |
撥碼開關7 | 撥碼開關8 | 調節設備不同的測試模式 |
0 | 0 | 單機版隻測手腕帶 |
0 | 1 | 單機版隻測左右腳 |
1 | 0 | 單機版手腕帶、左右腳全測 |
1 | 1 | 網路版 |
備註 | 當撥碼開關撥到網路版的檔位時，其它的撥碼開關將失去效用，所有功能將通過網路由PC端軟件設置 | |
註：撥碼開關在出廠前會按照客戶的要求調好，一般無需客戶自己調試
