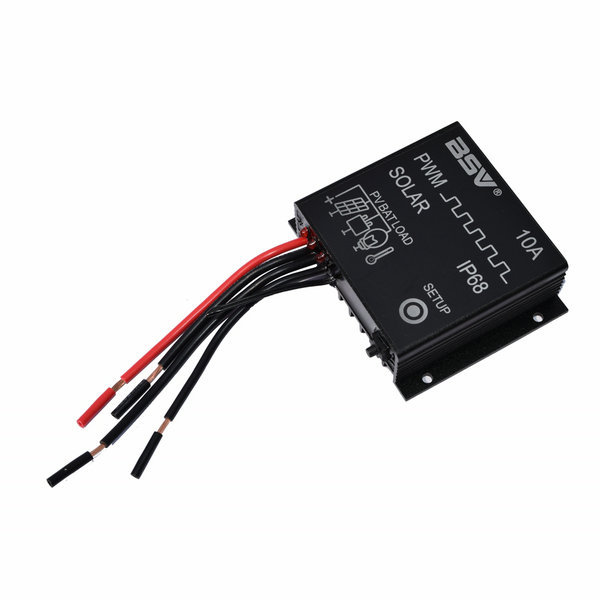

BSV-CC003

本產品是太陽能光伏控製器，能夠將太陽能板產生的電能快速儲存到蓄電池中，並對負載進行合理供電。廣泛應用於景觀、照明等各種小型太陽能發電系統。

產品功能

• 系統電壓12V/24V自動識別

• 采用PWM工作原理，效率超過90%

• 過載、短路保護

• 過充、過放保護
• 過壓、欠壓保護

• 防反充、防反接保護

• 外置溫度探頭，溫度補償更精準

• 產品防水等級達到IP68

產品規格
• 蓄電池輸入電壓： 12/24V

• 太陽能板最大電壓：36V

• 太陽能板最大功率：120W （12V）或 240W（24V）

• 最大充電電流：10A

使用方法

1. 安裝

1）安裝前，請先確認蓄電池的電壓必須是12V或24V。

2）連接控製器正極：控製器采用共正極設計，請將蓄電池、太陽能板、負載的正極分別與控製器正極端（紅線）連接。

3）連接蓄電池負極：請將蓄電池負極與控製器上對應的負極端（標識為“BAT”）相連。如果連接正確，蓄電池指示燈（左起第二顆led）會點亮。

4）連接太陽能板負極：請將太陽能板負極與控製器上對應的負極端（標識為“PV”）相連。如果連接正確，太陽能板指示燈（左起第一顆led）會點亮。

5）連接負載負極：請將負載負極與控製器上對應的負極端（標識為“LOAD”）相連。

2. 狀態指示

3. 工作模式

1）默認模式：邊充電，邊放電

連接正確後，系統自動檢查電池電壓（指示燈閃爍）。穩定後，指示燈分別指示太陽能板、蓄電池、負載，系統進入默認模式，即邊充電邊放電。

2）光控模式：白天充電，晚上放電

長按按鍵約3秒鐘，左起兩顆LED燈（太陽能板指示燈和蓄電池指示燈）同時閃爍，系統即切換到光控模式；再次長按按鍵，三顆LED燈同時閃爍，系統進入默認模式。

3）系統復位：返回默認模式

短按按鍵約0.5秒鐘,系統復位，即返回系統啟動狀態。當系統進入過載或短路保護後，可通過該方法復位，也可等15分鐘後系統自動復位。

註意事項

1. 請確保蓄電池工作電壓是12V或24V。

2. 請務必先接蓄電池，然後在連接太陽能板和負載。

3. 控製器在運行期間會發熱，建議安裝在通風散熱的環境中。

4. 控製器會測試環境溫度，而對蓄電池充電進行補償，盡量將蓄電池和控製器放在同一環境內。
