CGTG彈性軌道固定裝置

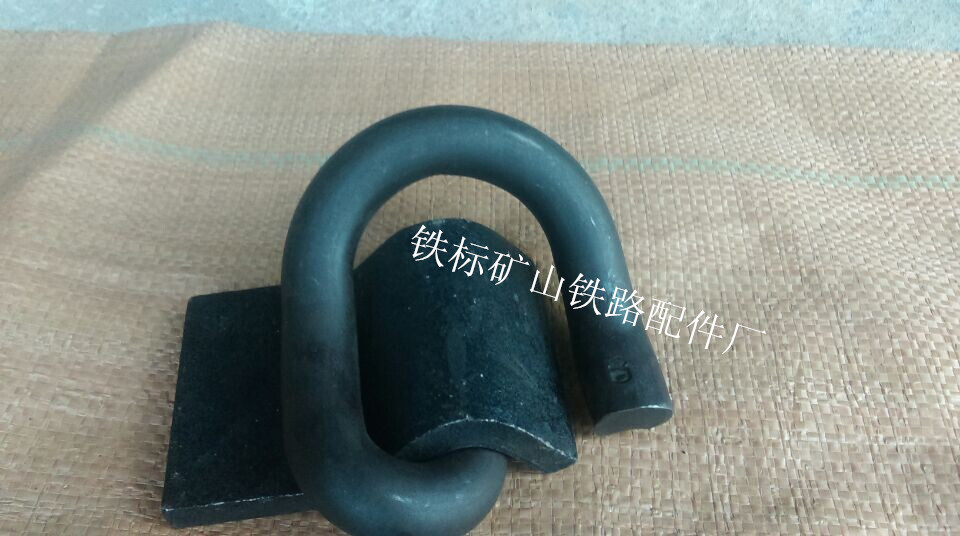

     鋼軌彈條壓板 彈力緊固裝置是由重軌e(III)型彈條與Z(弧)型扣件組合成套使用的扣件。Z型扣件餘軌道下鋼墊板采用焊接連接，焊條型號為J422焊條。中級工作製Z型扣件采用雙麵焊縫，重（特重）級工作製的軌道還應增加圓弧端部的點焊縫。

    1、安全彈性連接，能在振動中不間斷地緊固住鋼軌。

2、安裝時自動地產生正確的壓緊力。

一、CGTG彈性鋼軌彈條壓板特性：

    3、不會有螺紋剝落、腐蝕和失效的情況發生。

    4、無需維修，安裝拆卸簡便迅速，省時省力。

    5、由兩個簡單的部件組成，維檢直觀，減輕瞭維檢人員的工作量。

    6、絕對安全可靠，使用壽命長。

    7、具有抵抗縱向力（熱漲冷縮力）和抵抗較大的橫向力（啃軌力）的能力。

    8、無需在吊車梁上翼板鉆孔，降低瞭梁的製作成本。

    9、彈條壓板焊接應嚴格按焊接技術標準進行施焊，不得有“抬頭”“翹尾”等現像。

    10、必須註意：在安裝彈條時必須用鐵絲栓牢，以防操作失誤，彈力傷人。

二、適用范圍：

    1、以吊車起重量分：5t-450t軟鉤吊車；5t-100t鉗式、耙式吊車及各種硬鉤、磁力吊車。

    2、亦可用於帶水平輪的吊車以及軌道下鋪設彈性墊板的起重運輸設備。

    3、在個別上翼板狹窄處，亦可采用特製的鋼軌彈力緊固裝置。

三、CGTG彈條壓板的選型與佈置：

    1、根據工藝所提型號，選用彈條壓板（參見LHZ型壓板選型表）；

    2、軌道壓板的間距可根據起重量來定，即起重量≤150t，間距為600mm，起重量≥150t間

距為500mm；

四、CGTG彈條壓板的安裝順序：

    1、起重機軌道：調整好軌道—將弧型扣板貼在軌道邊焊牢—用專用工具將彈條壓入扣板內

壓緊軌道；

五、技術指數：

    1、理化性能指標滿足GB1591-88；GB700-8008；GB699-88規定。

    2、扣壓力：12～13KN，單個彈條疲勞壽命≥300萬次。

    3、單套扣件抗橫向力P＞8.5t。

    4、變型量：使用中變形10～14mm。
