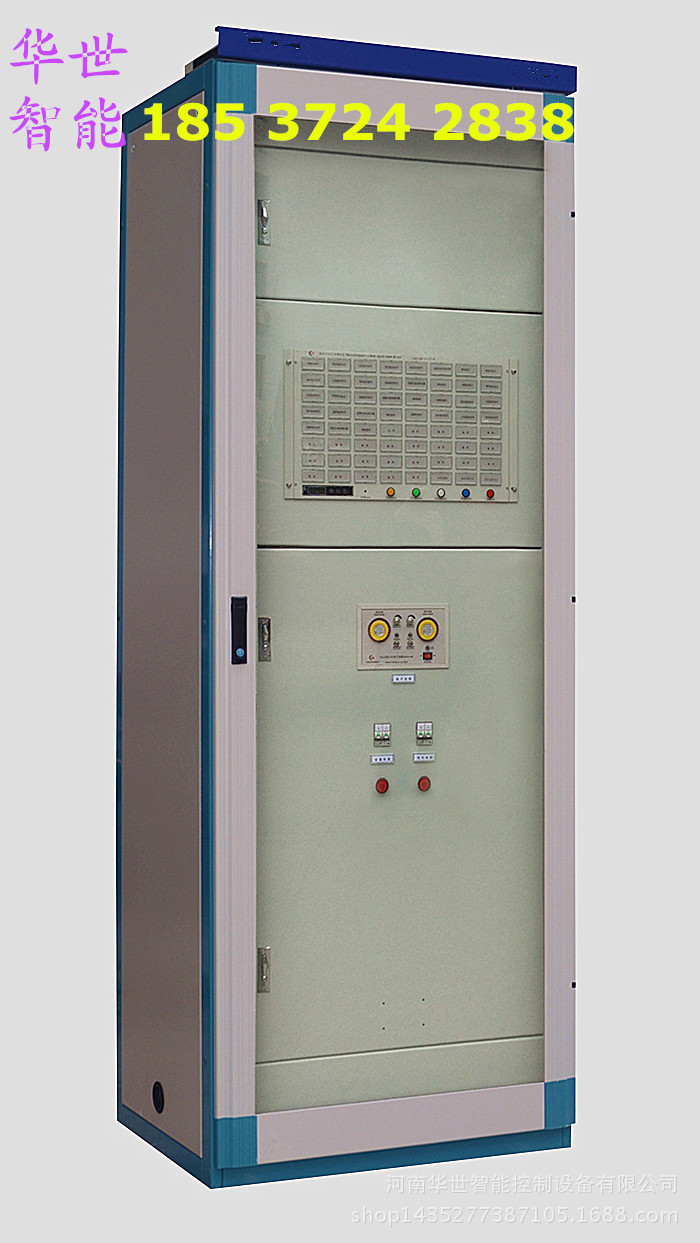

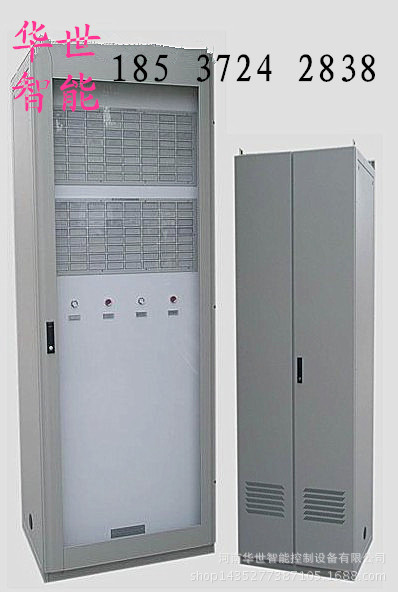

DP-10/20/30智能變配電監控系統
城市軌道交通有地鐵、輕軌、鐵路以及懸浮列車等多種類型，該行業供配電系統一般有電站數量多、負荷重要等行業特點，根據應用場合不同，主要有以下幾種配置方案。
配置方案1：環網配置
每個電站設獨立的監控系統，在監控主站設主監控室，集中監控所有子站，監控主站及各個通訊子站通過光纖組成光纖環網。
站控層：兩臺互為備用的後臺監控工作站、打印機、UPS、衛星同步時鐘等輔助設備組成監控室，兩臺工作站互為備用，當主機故障時，從機實現系統無縫切換。各子站配置一臺後臺監控工作站、打印機、UPS等。
通訊管理層：通訊管理層有網關通訊管理機或通訊服務器、網路交換機等，通過以太網、雙絞線及光纖等介質采集間隔層數據信息。主站前置通訊管理機及相關通訊設備單獨組屏安裝，各子站後臺監控機及通訊管理機集中佈置，子站的通訊系統接入主站的通訊管理系統中。
間隔層：微機綜合保護測控裝置、XJ-CK9000開關櫃智能操控裝置、多功能網路機表、數顯表等設備。
配置特點：系統容量大，可靠性高，負載分佈合理，適用於一般的鐵路、地鐵、輕軌等配電自動化系統。
配置方案2：雙網配置
雙網配置要求所有設備都具有兩套獨立的通訊介面，以此為基礎，組成兩個獨立的現場總線網路，並結合兩套獨立的計算機設備，組成兩套獨立的系統，即使其中一套系統有故障，另外一套系統也能實現廠站內的全麵監控。對於不具備雙通訊介面的智能設備，可以通過通訊管理機擴展接入。
站控層：由兩套擴展型單網系統組成雙機雙網冗餘系統。每套擴展型單網系統由一臺前置通訊管理機、一臺工程師工作站、一臺或多臺操作員工作站、相應通訊設備、打印機、UPS等輔助設備組成。
通訊管理層：前置通訊管理機、工程師站及操作員站可集中在同一控製室，也可分別安裝在不同的場地，通訊方式可采用以太網、雙絞線及光纖等介質。
間隔層：微機綜合保護測控裝置、數顯機表、XJ-CK9000開關櫃智能操控裝置、XJ9200系列網路電力機表等設備。
配置特點：系統容量大，可靠性高，適用於地鐵、鐵路、輕軌等重要性高的配電自動化系統。
成功案例介紹、CS南北站遷建項目
所屬行業:軌道交通項目
銷售經理：工控
操作時間：2010年7月
本工程是CS南北站遷建項目**站新建貨場工程和**站改建工程。
1、使用環境
(1) 海拔： 2000m以下
(2) 工作環境溫度： -20℃~+40℃
(3) 最大日溫差： 35℃
(4) 平均相對濕度： 90%
(5) 抗震能力：水平加速度0.2g
垂直加速度0.1g
考慮水平與垂直同時作用安全系數取不小於1.67。
2、工程概況
**新建貨場工程，設到發線2條，調車線4條，車站兩端各設牽出線1條，貨場設一束二線貫通式集裝箱貨物線和一束二線貫通式整車貨物線，有效長均為780m，另設貫通式笨重貨物線，用地共902畝，鋪軌16.55km，聯鎖道岔74組。
**10KV配電所主接線：
10KV兩回進線，2進線櫃；
10KV兩計量櫃；
10KV兩PT櫃；
10KV一隔離櫃，一聯絡櫃；
10KV饋出櫃6回，6麵出線櫃；
10KV電容器櫃2麵。
產品主要應用
1、XJ9100、XJ9200 電力網路機表：主要用於低壓400V進行櫃，需要測量電壓、電流、頻率、功率因數、有功功率、無功功率、電能等電參量。大屏幕液晶顯示，Modbus通訊等功能。變電站各部分配電室的高低壓開關櫃上，顯示各進線和出線的各種電量參數，還能夠運用遠程通訊功能進行遠程檢測；
2、許繼PM600系列電參量測控機表：是針對SCADA 系統和能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建築、智能型配電盤、開關櫃中等電力監控需求而設計，采用現代微處理器技術和交流采樣技術設計而成PM600系列測控機表。基本測量：三相電壓、電流，有功、無功功率，頻率，功率因數，四相限電度；特殊測量：基波全電量測量，基波電能累計，相角測量，政府正負序電壓電流，復費率分時計量，最值統計，需量統計，故障錄波，1000組SOE事件記錄，電壓合格率，電力品質分析；擴展功能;1路模擬量輸出，1路GPS對時，4DI，2DO報警功能;8組報警（88個參數可選）通訊功能：RS485和CAN，支持雙網通訊；輔助電源：AD/DC220V
3、XJ-CK9000開關櫃智能操控裝置：主要應用在6-35kV高壓開關櫃上（如廠用變10kV側，升壓站的10kV、35kV側），取代現有的一次回路模擬圖、溫濕度控製器、高壓帶電顯示及閉鎖裝置、分合閘及儲能按鈕、遠方/就地轉換開關等，並配備全功能語音防誤提示和告警，櫃內照明開關、RS485通信介面、高壓母線測溫系統、溫濕度數字實時顯示及自動加熱除濕控製等功能，以一體化佈局配套裝備於開關櫃，簡化瞭開關櫃的麵板結構設計，美化開關櫃的麵板佈局，完善開關狀態的指示功能和安全性能。
4、DP系列微機綜合保護測控裝置：適用於3kV～10kV電壓等級的中高壓異步電動機的保護及測控，既可以直接安裝在開關櫃上，也可組屏安裝。
5、數顯表XJ92型：用於支路饋線櫃，主要是測量三相電流和單相電流，0.5級精度，如K系列表。
6、計量機表：主要用於計量電能，0.2級精度。
7、XP/JP系列電量變送器：JP電量變送器。三相電流變送器（JPAS）、電流變送器（JPA）、電壓變送器（JPV）、有功功率變送器（JPWX）、無功功率變送器（JPKX）、頻率變送器（JPFX）、功率因數變送器（JPPFX）、負序電流變送器等（XPAN）等。對發電機、主變壓器、廠用變、勵磁變、起備變等各個回路的電參量進行測量、采集、顯示、並以線性比轉化成4~20mA模擬量信號送往DCS集散控製系統，供整個系統的數據采集、統計、分析和處理使用。
8、XJ-MC101、201系列電動機智能保護器：集保護、控製、測量、計量、電能質量分析、通訊於一體高性能保護器。電動機智能保護器以32位高性能的嵌入CPU位核心，采用隔離的、高速安全的現場總線技術和大屏幕點陣液晶屏顯示，可以就地安裝。額定電壓：AC380V。額定電流：1~500A。額定頻率：50Hz。工作電源：AC/DC220V，AC/DC110V。主要技術指示：誤差： 保護電流： < ±1%；保護電壓： < ±1%>。測量電流： < 0.5%； 測量電壓： < 0.5%>。測量功率和電能：< 1%。過載倍數：交流電壓： 1.5倍。交流電流： 5~8倍之間，測量范圍根據不同互感器而定。出口繼電器容量：AC250V/5A。DI無源節點：內部24VDC供電。功耗：工作電源最大功耗≤5W
