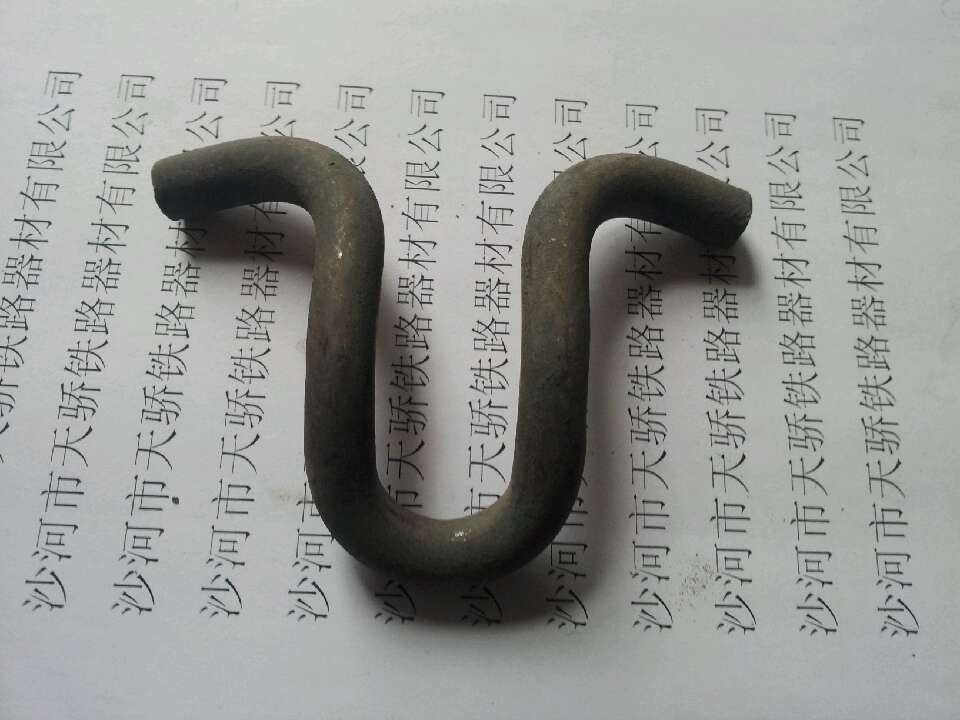

彈性調高扣件裝置涉及一種安裝在鐵路混凝土軌枕上用於調整鋼軌高度和軌距並扣壓固定鋼軌的裝置，由絕緣緩沖墊板、多種規格的調高墊板和絕緣軌距墊以及鐵座、螺旋道釘和彈條構成。彈條為Ｕ形並帶有前後拱度，其前端扣壓在鋼軌下邊緣上，其後端壓入鐵座後端後槽中。采用不同規格的調高墊板和絕緣軌距墊可方便地調整鋼軌高度和軌距，通過螺旋道釘頂部螺母壓緊彈條可牢固扣壓固定鋼軌。本實用新型扣壓力強、調整范圍寬且調整方便。

 1.本扣件使用與50kg/m鋼軌用混凝土枕或混凝土寬枕，標準軌距鐵路直線和曲線半徑R≧300mm曲線地段。

2.軌距調整范圍-8≈+16mm，最大調高量25mm，在新型軌下基礎（如整體道床）的曲線地段，可在內預墊25mm厚的調高墊板，采用內軌撤，外軌墊的方法，其兩股鋼軌最大調高量為50mm。

3.螺母擰緊力矩一般為100N.m，在製動地段或曲線地段擰緊力矩為150N.m,力矩大於120N.m時，彈條兩端直線部分與鋼軌底平行，為直線接觸，以防止鋼軌外翻或爬行。
