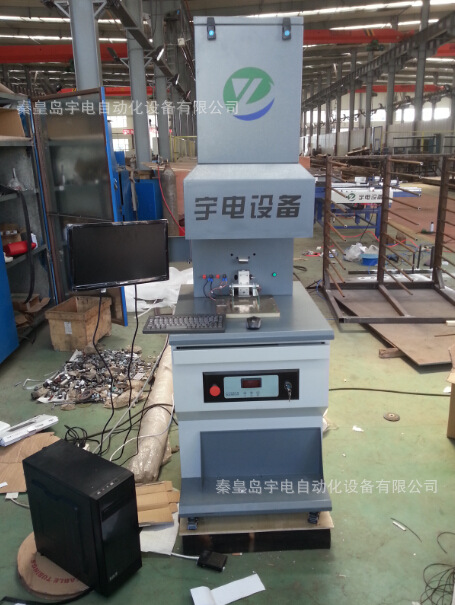

秦皇島宇電供應電池片分選機
、設備主要技術指標
1.1、模擬光源
a、大功率脈沖氙燈
c、光強100mW/cm2±1%
d、光強不均勻度±3%
f、氙燈（美國進口）
g、具有閃光次數記數功能（更換歸零重置）
h、出光方向為垂直下打光
1.2、測試范圍
a、有效測試麵積：200mm×250mm
b、有效測試范圍：0.1W～5W
c、測量電壓：0V～0.8V（分辨率1mV） 量程1/16384
d、測量電流：0 A～20A（分辨率1mA） 量程1/16384
e、測量溫度：15℃～35℃（分辨率0.1℃）
1.3、測試精度
a、測試重復精度：±1%
b、電性能測試誤差：≤2%
1.4、測量方式：四線測量
1.5、測試參數：Isc、Voc、Pmax、Vm、Im、Ir、FF、EFF、Temp 、Rs、Rsh
1.6、測試間隔時間：3秒/片
1.7、數據采集： I-V曲線含5000個數據采集點
1.8、測試條件校正：自校正裝置（包括手動輸入補償參數、自動/手動溫度補償、 光強自動補償）
1.9、溫度測量
a、自動測測試溫度
b、溫度補償和顯示
c、可對測試溫度進行溫度修正
1.10、測試結果
a、顯示測試時間和圖形化參數（I-V特性曲線）
b、測試結果具備折算到標準測試條件下的能力
c、測試結果語音報數和語音提示
1.11、測試報告
a、當前工作界麵顯示並可記錄I-V特性曲線
b、可將所有組件的主要測試參數保存到硬碟的指定文件
c、指定的文件可以自主命名
1.12、數據匯總與打印
a、根據設定時間段或隨時進行數據匯總
b、以Excel格式打印（包括I-V特性曲線累計輸出）
1.13、專用軟件
a、溫度補償系數輸入
b、日期名稱行列數輸入
c、序列號起始設置自動遞增
d、不良品參數范圍設置
e、中英文界麵切換和中英文內容打印
1.14、工作時間：設備可連續工作12小時以上
1.15、使用電源：單相220V / 50Hz / 2kW
1.16、氣源要求：氣壓5—8Kg/ C㎡的壓縮空氣
1.17、設備外觀尺寸：600mm×850mm×1850mm
1.18、設備重量：120 kg
2、設備整機配置
2.1、 測試主機（含電子負載）：一臺
2.2、 光源：一套
2.3、 計算機：一臺
2.4、14位同步高速A/D板卡：一塊
2.5、 專用測量軟件：一套
2.6、 打印機（A4噴墨彩色打印機）：一臺
2.7、 測試臺：一套
2.8、 標準電池（用於調整光強和校正光強均勻度）：一片
二、設備性能指標：
1.光源
1.1光源采用目前國際流行的脈沖氙燈模擬器光源，用陶瓷腔體反射裝置實現高均勻度的模擬太陽光，從而避免瞭因穩態陽光模擬器帶來的溫度對測試結果的影響。
1.2德國進口脈沖氙燈，並配有專用的濾光光學組件，確保測試光源的光譜正確，使用壽命長。
1.3先進的精密恒光控製技術，輻照不穩定度:±0.5﹪波動范圍。
2.主要部件采用進口件
2.1脈沖氙燈——美國
2.2汽缸——日本
2.3大電容——日本
2.3開關模塊——日本
3.設備整機性能優越
3.1、獨特技術確保設備性能更穩定，效率更高。
3.2、測試速度快，破損率低。
3.3、連續12小時不間斷工作。
3.4、電池測量采用四線連接，確保測量的準確性。
3.5、結構合理，安裝維護更方便簡潔。
3.6、各系統和部件合理配置，各部分和整機發揮最高效益。
3.7、控製麵板人性化設計，操作簡單程序化。
4.工作臺
4.1、工作臺麵經過鍍金處理，接觸電阻小。
4.2、幅麵可達250mm×250mm。
5.專用控製軟件
5.1、根據行業特點專門設計，人機界麵友好，操作方便。
5.2、特有的原始波形診斷功能。
5.3、嚴格按照GB/T6495.9---2006/IEC60904-9:1995標準進行溫度補償。
5.4、有語音報數和語音提示功能，提高的生產效率。
6.適用麵廣
能適應單晶矽、多晶矽等。
三、適用場地標準：
1．測試場地3m×5m,高大於2.5m。
2．遠離振動源、遠離強電磁乾擾。
3．地麵平整潔凈少塵。
4．環境溫度：15～35℃。
5.室內光強小於100LUX。
6．總供電電源：單相220V / 50Hz / 2kW。
7．需氣壓5—8Kg/ C㎡的壓縮空氣。
