【專業製造】長期供應RTZ-*/*FQ型燃氣調壓箱超壓自動切斷_燃氣設備_能源_貨源

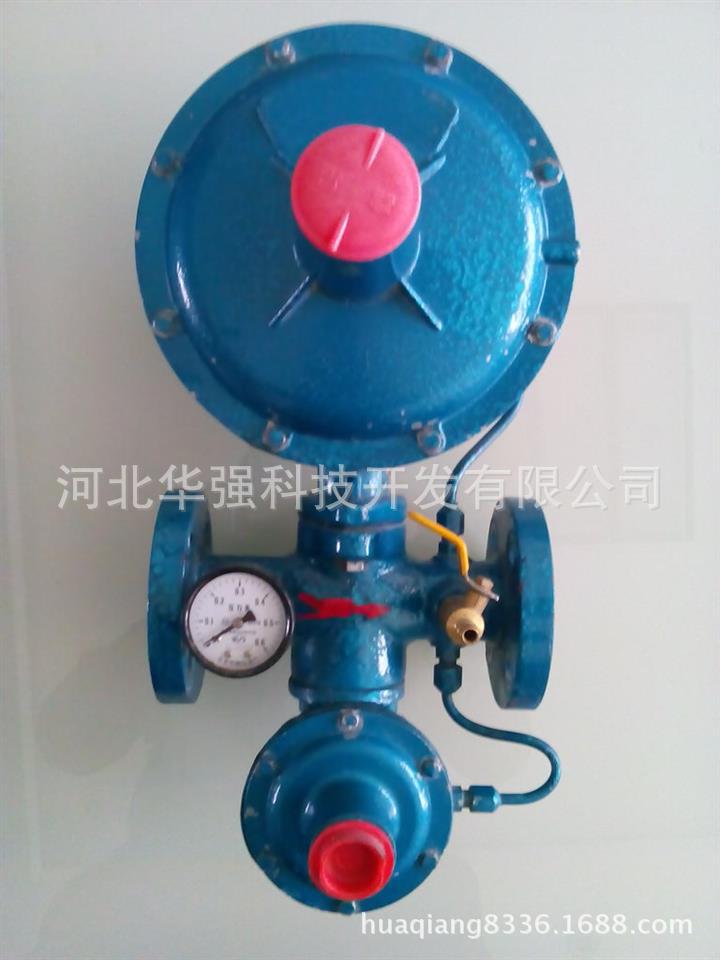

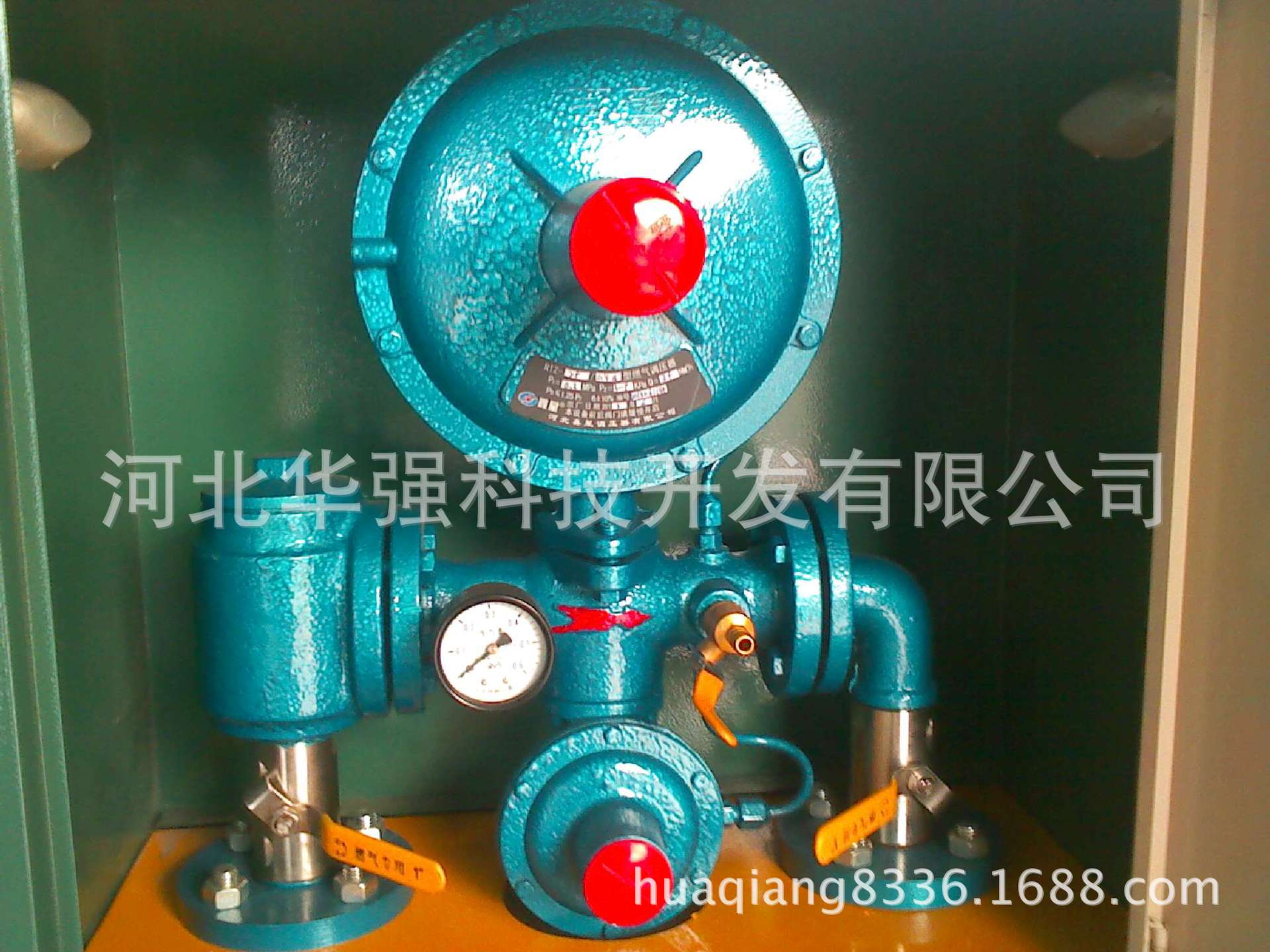

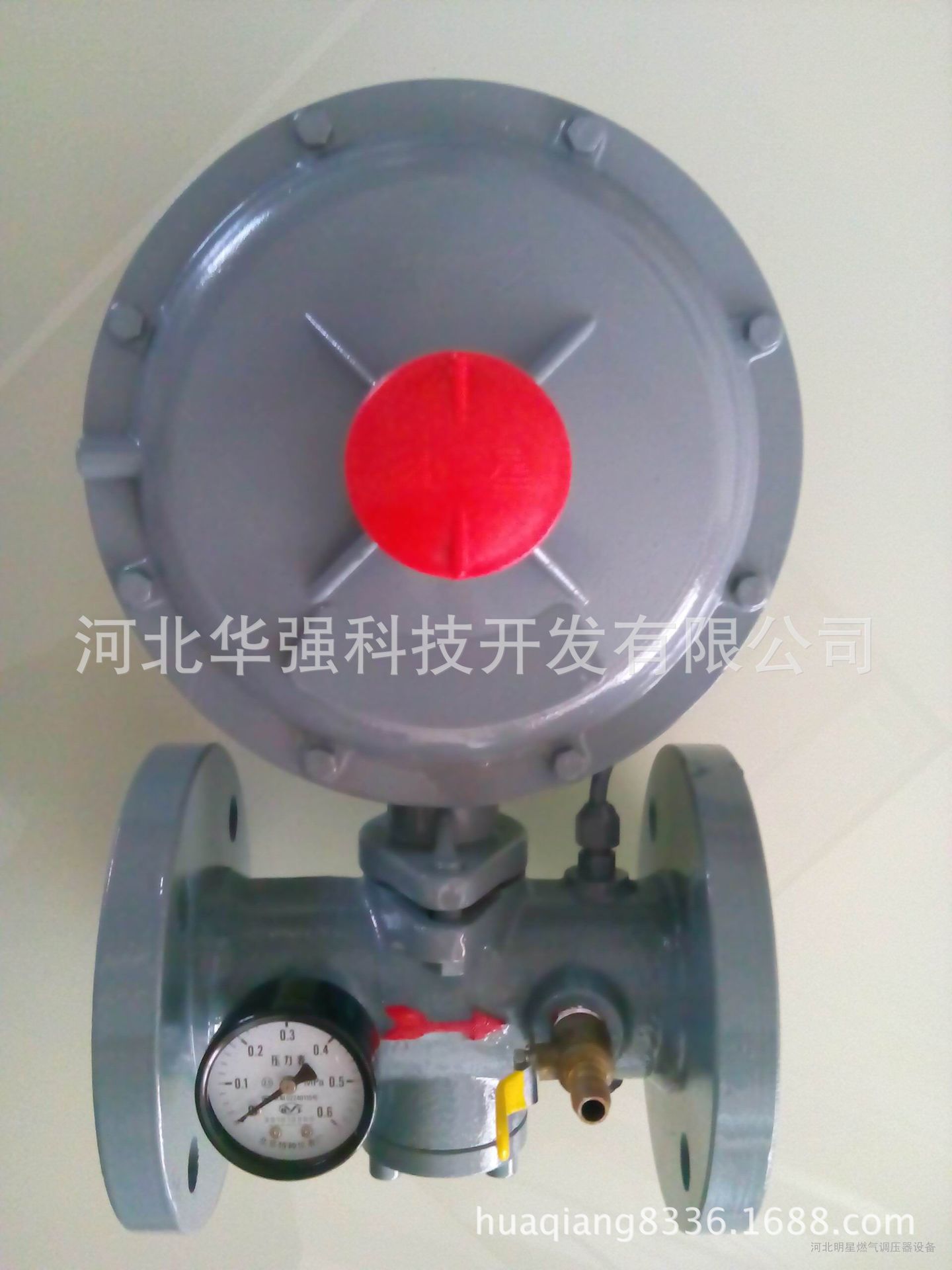

RTZ-**FQ型燃氣調壓箱

  產品用途：
  RTZ-*/*FQ型調壓器適用於天然氣、煤氣、液化氣和其他無腐蝕性氣體調壓和穩壓，是替代衡量式（自力式）的新型調壓器；應用於民用小區群樓調壓及小型公寓設施。
  產品特點：
  1、該系列調壓器采用模塊化結構設計，信號管均為內置式，性能穩定、流量大、造價低、結構緊湊，可在線維護，極為方便。
  2、超壓自動切斷。
  3、FQ系列調壓器的主要結構和尺寸（見圖）
  4、該調壓器還可配置成單路旁通（1+1）、雙路加旁通（2+1）櫃式調壓系統。

主要技術參數：
  1、進口壓力P₁：≤0.6Mpa
  2、出口壓力P₂：1～50KPa
  3、穩定精度δP₂： ±10%
  4、關閉壓力：P_b≤1.25P₂
  5、工作溫度：-20℃ ～60℃
  6、口徑：DN50、DN80

口徑	L	D	D₁
50	254	125	165
80	298	160	200

流量表

流量對照表（NM³/h)
出口壓力 P₂(KPa)	進口壓力 P₁(MPa)	50FQ型	80FQ型
3	進口壓力 P₁(MPa)	50FQ型	80FQ型
	0.03	130	155
	0.05	200	250
	0.10	310	370
	0.15	370	400
	0.20	370	400
	0.30	400	420
	0.40	420	450
10	0.03	115	140
	0.05	190	215
	0.10	290	370
	0.15	370	400
	0.20	370	400
	0.30	400	420
	0.40	420	450
