WVC300太陽能並網微型逆變系統
(電力線載波通訊型)
WVC300采用IP65防水型流線外觀設計，可有效防止雨水在表麵的浸蝕，內置高性能最大功率點追蹤（Maximum power point tracking）功能，能更好的跟蹤太陽光度的變化而控製不同的輸出功率，有效地捕捉與收集陽光。電力傳輸采用逆向交流電力傳輸技術，是我們的專利技術之一，逆變器所輸出的電力可優先提供負載使用，用不完的電力以逆方向給電網傳輸，高效地使用逆變器所發出來的電能，電力傳輸率可達99%以上。
通訊采用兩種模式,逆變器與采集器之間采用電力線載波信號進行通信，采集器與PC或其他設備進行通訊采用RS232串行端口/WIFI無線方式進行通信。智能化監控系統，可采集逆變器的實時數據，可控製逆變器的開機/關機/功率調節功能。
為什麼采用微型逆變器？
- 從集中式逆變器轉變到分佈式逆變器優化瞭能量收集。
- 將轉換器集成到太陽能電池板模塊中可降低安裝成本。
- 通過降低轉換器溫度和移除風扇，可將系統可靠性從5年提升到20年。
- 采用軟開關技術來取代硬開關技術可提高效率並減少散熱量。
- 從傢庭手工業到批量生產，標準化設計（硬件和軟件）可提高可靠性並降低成本。
- 采用特殊電容（由於高失效率）。設計需要較高的電壓以減小電流，我們采用瞭特殊的電解電容。
- 將轉換器連入電網可消除許多應用中對電池的需求。電池價格很高，需要維護，壽命也較短。
- 微型逆變器工作所需的功率日趨變小（僅幾百瓦特），這可降低內部溫度並提高可靠性。
- 微型逆變器太陽能系統需要許多逆變器來處理特定功率水平，以此提高產量，從而降低成本。
光伏微型逆變器的功能特點
- 高性能自動功率點追蹤（MPPT）
- 逆向電力傳輸
- 智能化監控管理
- 輸入輸出完全隔離，保障用電安全
- 高可靠性多臺並聯堆疊
- 全數字化控製
- 簡化維護工作（用戶自行維護）
- 運行維護成本低
- 安裝靈活
WVC300參數表
| 輸入參數 | KD-WVC300-120VAC/230VAC | |||
| 建議輸入功率 | 300Watt | |||
| 建議使用的光伏組件 | 300W/Vmp>34V/Voc<50V | |||
| 最大輸入DC電壓 | 50V | |||
| 峰值功率跟蹤電壓 | 22-50V | |||
| 工作電壓范圍 | 17-50V | |||
| 最小/最大啟動電壓 | 22-50V | |||
| 最大DC短路電流 | 15A | |||
| 最大輸入工作電流 | 9.8A | |||
| 輸出參數 | @120VAC | @230VAC | ||
| 輸出峰值功率 | 300Watt | 300Watt | ||
| 額定輸出功率 | 250Watt | 250Watt | ||
| 額定輸出電流 | 2.08A | 0.92A | ||
| 額定電壓范圍 | 80-160VAC | 180-260VAC | ||
| 額定頻率范圍 | 57-62.5Hz | 47-52.5Hz | ||
| 功率因素 | >98% | >98% | ||
| 每串電路連接臺數 | 15臺（單相） | 30臺（單相） | ||
| 輸出效率 | @120VAC | @230VAC | ||
| 靜態MPPT效率 | 99.5% | 99.5% | ||
| 最大輸出效率 | 94.6% | 94.6% | ||
| 夜間損耗功率 | <50mW Max | <70mW Max | ||
| 總湝波失真 | <5% | <5% | ||
| 外觀 | ||||
| 環境溫度范圍 | -40°C to +60°C | |||
| 工作溫度范圍（逆變器內部） | -40°C to +82°C | |||
| 尺寸（長×寬×高） | 191mm*176mm*38mm | |||
| 重量 | 0.83kg | |||
| 防水等級 | IP65 | |||
| 散熱方式 | 自冷 | |||
| 特性 | ||||
| 通訊模式 | 電力線載波 | |||
| 電力傳輸模式 | 逆向傳輸，負載優先使用 | |||
| 監控系統 | 終身免費 | |||
| 電磁兼容 | EN50081.part1EN50082.part1 | |||
| 電網擾動 | EN61000-3-2 Safety EN62109 | |||
| 電網檢測 | DIN VDE 1026 UL1741 | |||
| 證書 | CEC,CE 認證 國傢專利技術 | |||
*註：監控軟件可以多線程同時監控6個電力線采集器，可以同時監控600臺逆變器。
- 每個電力線采集器監控100臺逆變器
- 監控系統分6個線程同時收集6個電力線采集器的實時數據
光伏微型逆變系統組成
微逆變系統框圖
系統描述
並網微逆變系統組成
由以上可見，微逆變系統更簡單，安裝使用更方便。
高性能自動功率點追蹤（MPPT）
強大的MPPT算法，以優化來自太陽能電池板的功率收集，可精確地捕捉及鎖定最大輸出功率點，使發電量大幅提高到大於25%以上。
MPPT追蹤圖
電力輸出:（逆向電力傳輸）
高效的電力逆向傳輸技術，專利技術之一，逆變器在並網輸出模式時電力以反方向電力傳輸，自動檢測電路中的負載並優先進行使用，用不完的電力才向電網逆方向傳輸供應到其他地方使用，電力傳輸率可達99.9%。在光伏發電應用系統中使輸出效率更高。
並網湝波分量測試圖
電氣原理圖

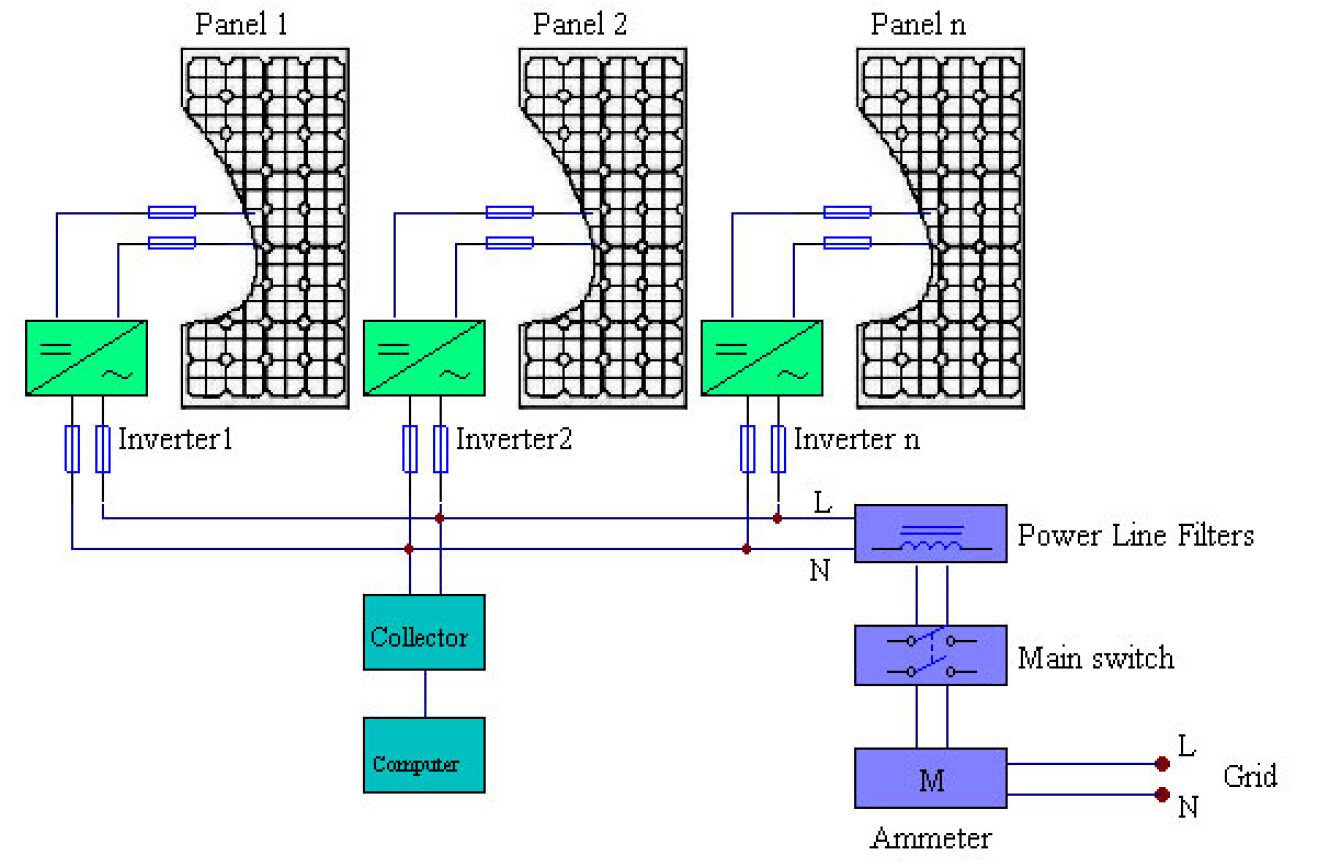

單相微逆變系統電氣原理圖

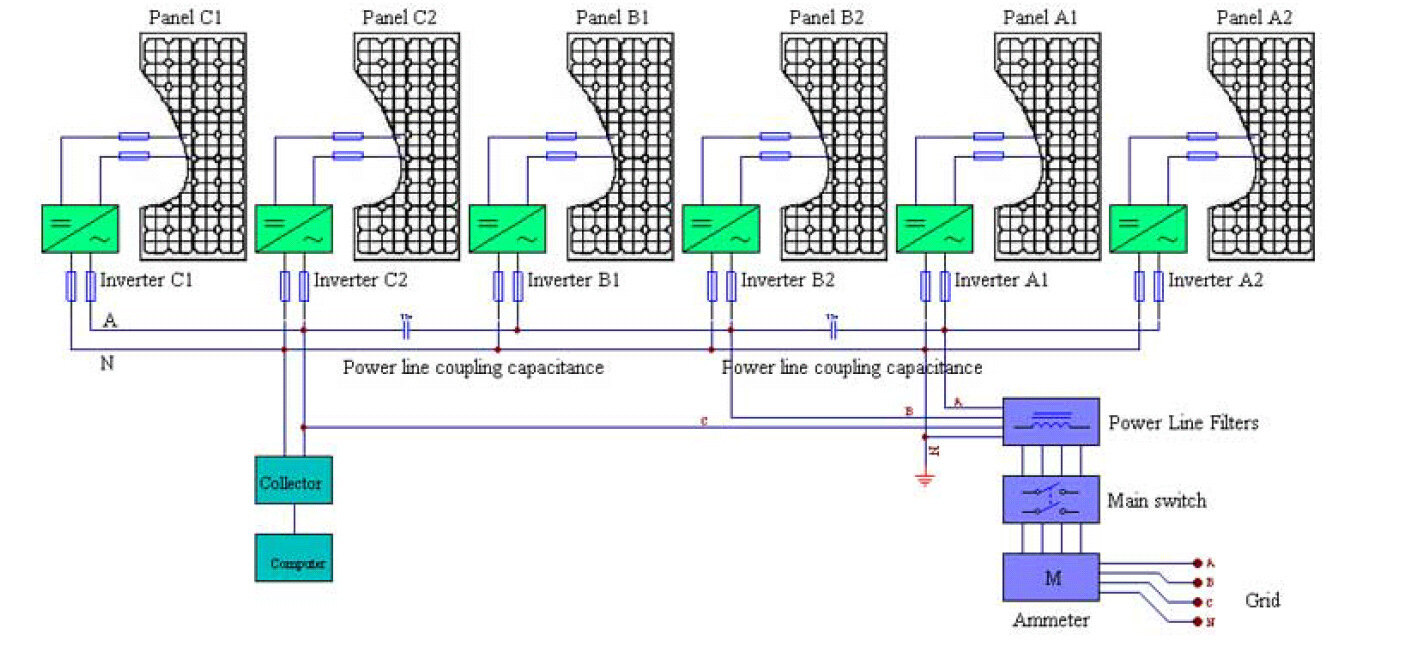

三相微逆變系統電氣原理圖
WVC300采用IP65防水型流線外觀設計，可有效防止雨水在表麵的浸蝕，內置高性能最大功率點追蹤（Maximum power point tracking）功能，能更好的跟蹤太陽光度的變化而控製不同的輸出功率，有效地捕捉與收集陽光。電力傳輸采用逆向交流電力傳輸技術，是我們的專利技術之一，逆變器所輸出的電力可優先提供負載使用，用不完的電力以逆方向給電網傳輸，高效地使用逆變器所發出來的電能，電力傳輸率可達99%以上。
- ①地線接線端子
- ②AC交流電輸出口
- ③太陽能光伏板正極輸入
- ④太陽能光伏板負極輸入
- ⑤逆變器安裝固定口
- ⑥逆變器標簽
- ⑦LED顯示逆變器工作狀態
安裝與連接
WVC300系列太陽能逆變器安裝十分方便，不需要專業人員也可以進行項目安裝，無論是安裝或維護都十分簡單，無需維護費用。
監控系統
凱登電力監控系統KDM是東莞市凱登能源科技有限公司自主研發擁有完全知識產權的專用智能監控系統，它專為WVC系列產品而設計，它完美解決太陽能發電系統監控難、維護難等問題，凱登電力監控系統KDM安裝使用方便簡單，人性化操作界麵，可同時監控6個WVC-Modem（每個WVC-Modem可同時監控100臺逆變器，共600臺WVC系列逆變器）。
數據采集器
WVC監控系統采用分佈式結構，PC端采用WI-FI無線方式/RS232串行對數據進行采集，可實時控製逆變器的開關機，調整功率等功能。實時監控采集發電數據管理，數據采集器采用電力線載波信號采集微逆變器的實時數據，然後傳輸到PC/手機等其他設備，是逆變器及PC間的通訊橋梁。
- ①AC交流電電源輸入，電力線載波信號輸入
- ②RS232串行數據口
- ③數據發送LED指示燈（藍色）
- ④數據接收LED指示燈（藍色）
- ⑤電源指示燈
電力線信號濾波器
WVC電力線信號濾波器可有效地過濾區域之間的雜亂信號，主要過濾電力線信號相互乾擾的目的。產品主要分為基本型和通訊型，基本型的濾波器隻有電力線濾波功能，通訊型可以計算通過濾波器的功率，以WIFI無線的方式傳送到PC端進行監控管理，在KD的監控軟件3.0以上版本具備此功能。
- ①交流電N極輸出
- ②交流電N極輸入
- ③交流電L極輸入
- ④輸出接地
- ⑤交流電L極輸出
- ⑥固定羅線孔位
- ⑦輸入接地
