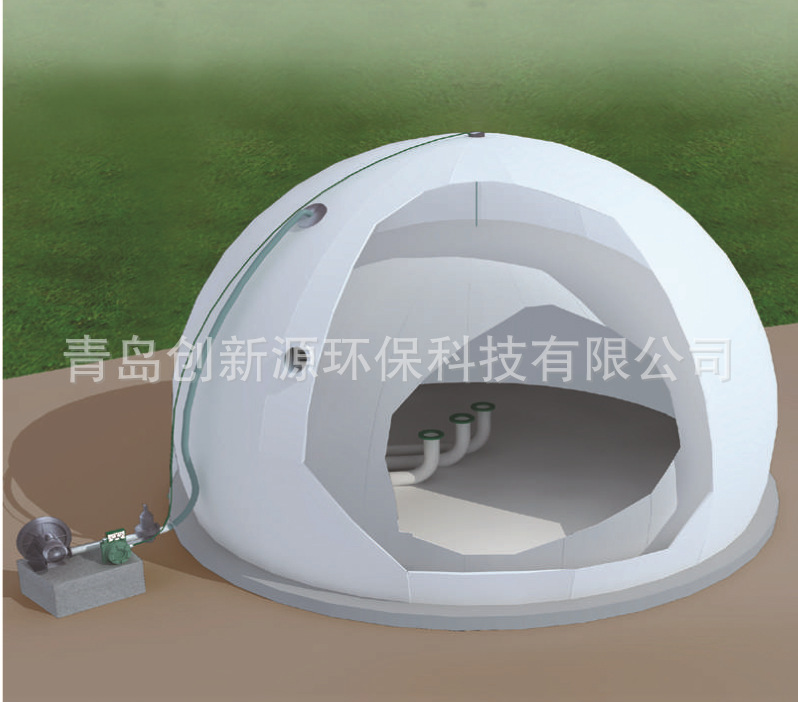

獨立氣櫃結構模型

青島創新源乾式雙膜柔性沼氣儲氣櫃簡介

柔性氣櫃外形宜采用兩個方案，一是錐形頂，設為A型，即外氣膜為椎形體，內層膜為球冠形，貯存的容積范圍為：1000~4000m3；二是半球形頂，設為B型，內外氣膜均為半球形，貯存的容積范圍30~2000m3；三是大半球形獨立氣櫃，設為C型，內外氣膜均為大半球，貯存的容積范圍30~3000m3。

氣櫃屬低壓氣櫃，采用增壓風機增壓的工藝，即氣櫃正常工作時的氣體壓力，宜根據不同的需求選取設計壓力為500——2000Pa；

a) 風荷載對氣櫃的作用

風載荷在對囊袋的壓力和撕裂作用，風載荷對錨固的拔出作用，風荷載將部分抵消氣櫃內工作壓力；

b) 地區基本風壓參照《建築結構荷載規范》（GBJ9）中“全國基本風壓分佈圖”，並在具體的工程設計統一規定中確定。

c) 計算風壓，主要考慮測向的正風壓，參照《規范》計算風壓。

a) 雪荷載對氣櫃的作用主要體現在對囊袋的壓力上，雪荷載將部分抵消氣櫃內工作壓力，在雪載荷大於氣櫃工作壓力，將無法正常貯氣。

b) 地區基本雪壓參照《建築結構荷載規范》（GBJ9）中“全國基本雪壓分佈圖”或本設計說明書，並在具體的工程設計統一規定中確定。

主要是施工過程中的施工荷載等，在柔性囊式氣櫃中可不考慮。

主要是膜材料的自重，根據不同的材料計算。

由於氣櫃的柔性結構，使氣櫃的抗震性能大大加強。所以不考慮地震荷載。

氣囊膠佈材料除必須滿足強度要求外，還應具有耐老化、耐腐蝕、抗沖擊、抗曲撓、防水、耐寒等性能。對柔性織物的使用要求具體有：

a) 較高的氣密性，在工作壓力下，內層膜密封的情況下，膜材料應具備較高的氣密性。

b) 耐老化性能，柔性乾式氣櫃的工作環境露天曝曬，因此材料必須具備較好的抗紫外輻射老化性能。

c) 化學性能穩定，所貯存的氣體含有大量甲烷、一氧化碳、二氧化碳、硫化氫等，所采用的柔性織物不能與上述氣體發生化學反應。

d) 一定的強度，必須能承受氣體的氣壓力及外界載荷等。

1. 氣密性

產品質量主要要求貯氣囊袋的氣密性，可在廠內配合錨固件（特製一套不需要預埋的）安裝實驗。

貯氣囊袋的氣密要求主要在兩個地方，外層膜參照國外同類產品的質量標準，柔性氣櫃在外氣囊的氣密性質量要求上是非常低的，允許散發大量氣體（為帶走冷凝水），可允許3小時壓力降10%。

內氣囊則要求較好的密封性，可參照《農村傢用水壓式沼氣池質量檢查驗收標準（GB 4751—84）的12小時的壓力降應不超過3%確定。

對於膜材料本身，氣密性主要與PVC膠與佈的加工工藝有關，目前國內外的PVC膠佈分兩種工藝，一是貼合佈，即拖出膠片，在與織物貼合，另一種是刀刮佈，即膠漿液通過冷刀刮塗在織物上，貼合佈一般在建築上用得多些，但由於有氣密性要求，應采用刀刮佈。

2. 運行壽命

一般國內的膜材料使用壽命大約6年，國外產品的使用壽命可達10-15年。

3. 膜材料使用性能要求宜不低於表1要求

表1 膜材料的使用性能要求
