永盼鎖業商行以真誠、守信、勤奮的精神，優良的產品品質及合理的價格滿足您不同程度的需求。我們以最熱誠的態度、最優質的產品、最優惠的價格，竭誠歡迎國內外新老客戶光臨惠顧、洽談訂購.
網址：yongpanlock.cn.alibaba.com

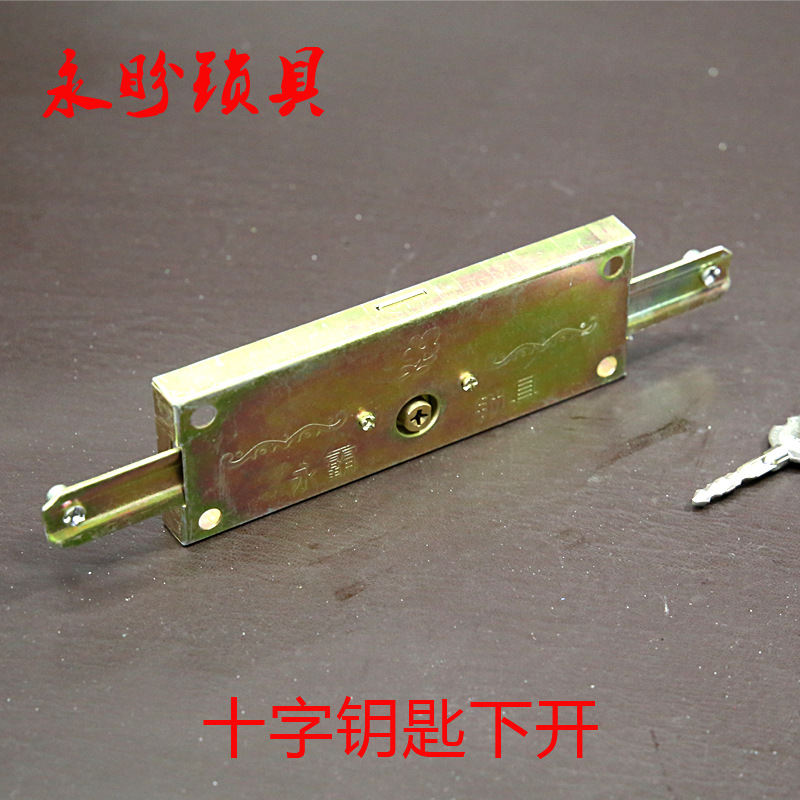

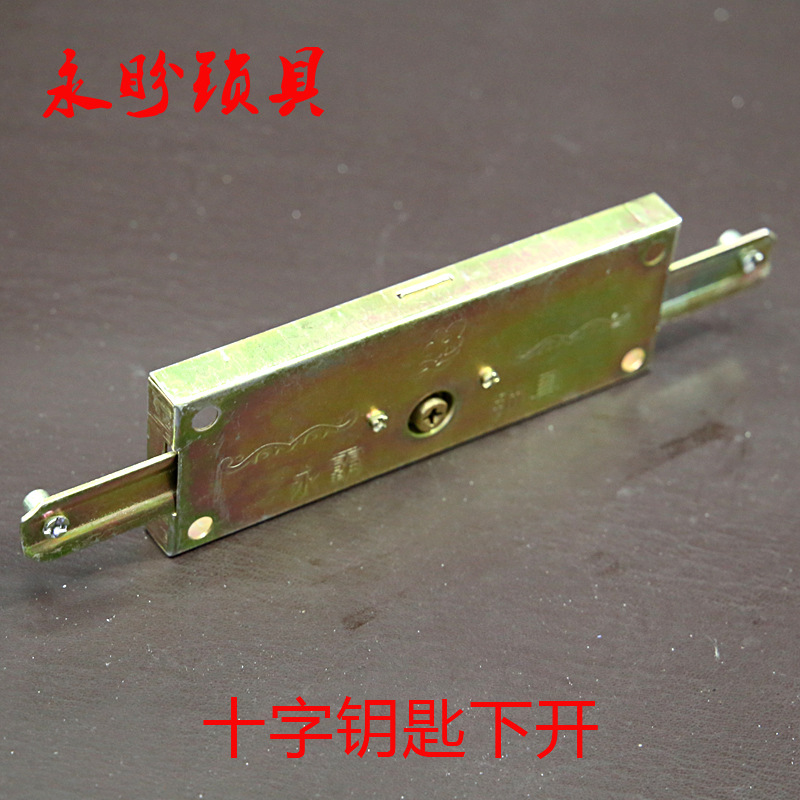

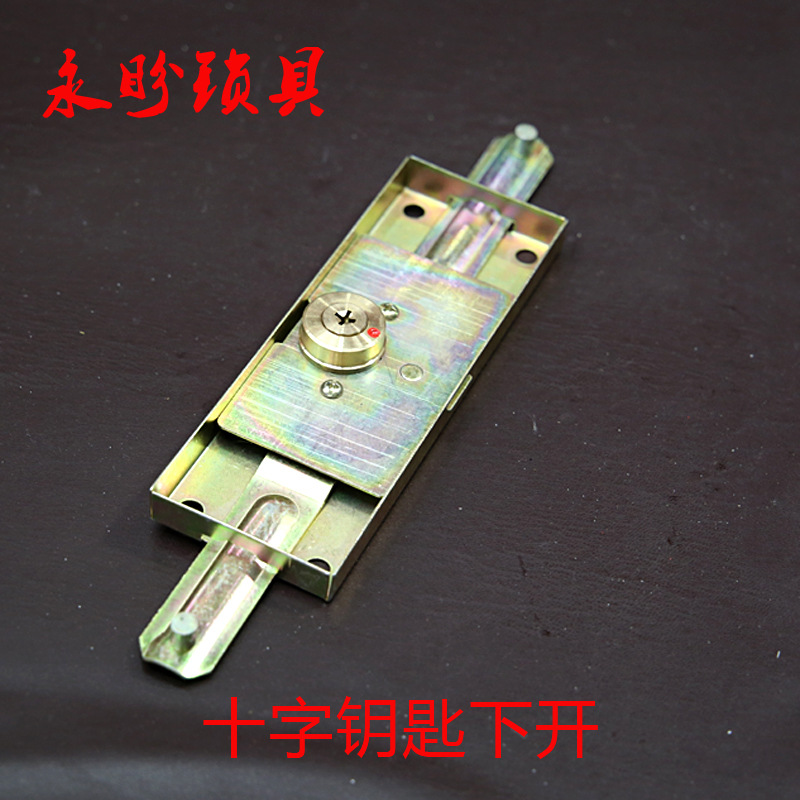

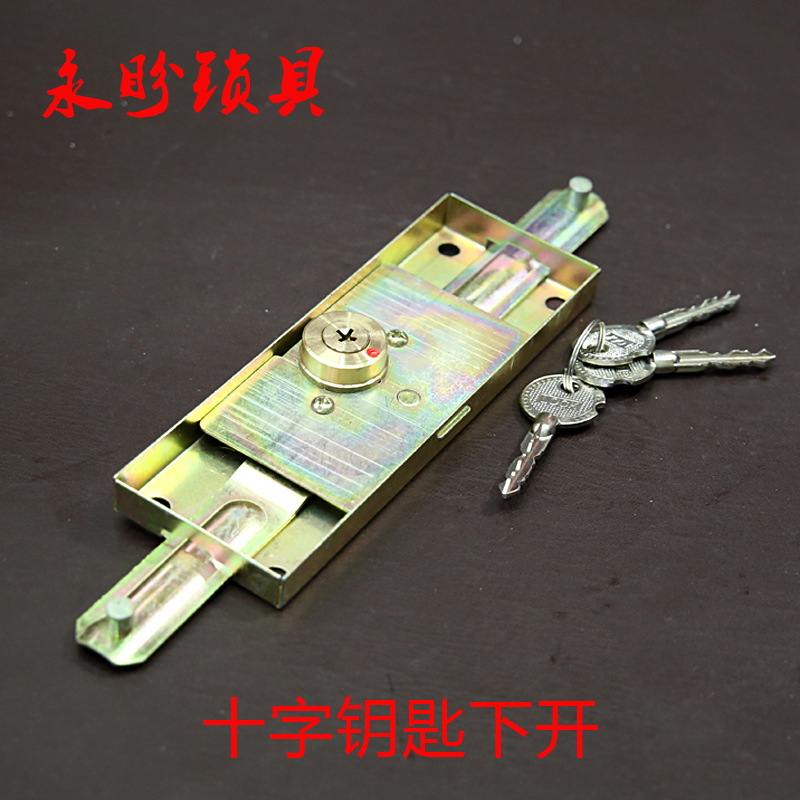

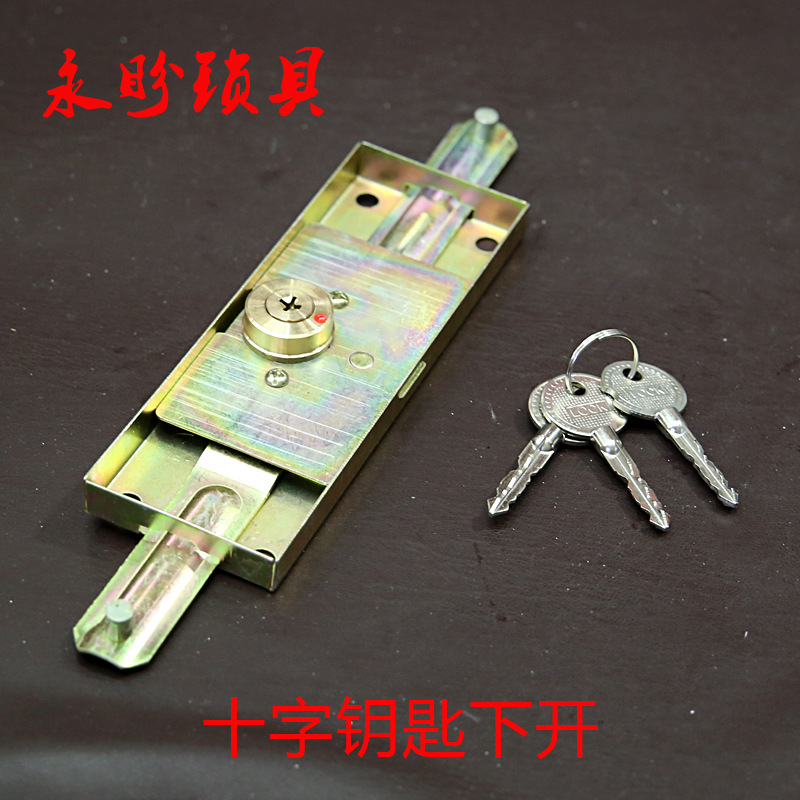

目前，公知的卷閘門鎖是由鎖頭鎖心、齒輪、齒條連桿、鎖殼、所構成，門鎖固定安裝在門裡麵的正下方，當卷閘門從上而下關閉時，鎖頭在鑰匙外力作用下轉動帶動鎖心齒輪、齒條連桿，使齒條連桿向左右伸出，帶動活動安裝在門上的加長桿，與軌道上的支承窩對應位置結合固定卷閘門，但是在實踐中發現它也有某些不足之處，特別是靠兩側連桿固定的深度有限，而且門的寬跨度往往較大，因此其機械強度相對較低，所以較易被從左右兩側撬開，同時，門隻能是一個點上鎖固，如多點鎖固則要在兩側軌道上開多外支承窩，結構復雜。
實用新型內容本實用新型的目的在於提供一種結構簡單可靠，安裝方便，安全系數高，可多鎖固的卷閘門鎖結構。本實用新型是通過如下技術方案來實現的一種卷閘門鎖結構，包括卷閘，繞置卷閘的滾筒，主軸及支架，其特征在於所述的滾筒上設有抱箍，抱箍上設有擋鐵，抱箍上還設有若乾固定螺栓頂於滾筒上固定抱箍，對應擋鐵設置有鎖止機構。所述的抱箍由板材彎卷而成，擋鐵焊接在開口端使其閉合，抱箍上設有螺栓螺紋孔，固定螺栓安裝入螺紋孔內。所述的抱箍由板材彎折而成，擋鐵通過螺栓螺接固定於開口端使其閉合，抱箍上設有螺栓螺紋孔，固定螺栓安裝入螺紋孔內。所述的擋鐵為兩個，其中一個焊接於抱箍開口端，另外一個與其對稱分佈於抱箍上。所述的鎖止機構為電控鎖，其鎖芯頂於擋鐵上。所述的擋鐵上設有鎖舌腔，關鎖時，鎖芯插入鎖舌腔內。本實用新型的有益效果是結構簡單可靠，安裝方便，安全系數高，可多點鎖固等優點。
附圖說明
圖1為本實用新型第一實施例結構示意圖。圖2為本實用新型第二實施例結構示意圖。圖3為本實用新型第三實施例結構示意圖。
具體實施方式
以下結合附圖對本實用新型作進一步解釋。如圖所示一種卷閘門鎖結構，包括卷閘5，繞置卷閘的滾筒1，主軸3及支架9，滾筒1上設有抱箍2，抱箍開口端焊接有擋鐵6使其閉合，抱箍2上還設有若乾固定螺栓4頂於滾筒1上固定抱箍，對應擋鐵6設置有鎖止機構7。所述的抱箍2由厚壁的板材彎卷而成，其上設有螺栓螺紋孔，固定螺栓4安裝入螺紋孔內。所述的鎖止機構7為電控鎖，其鎖芯8頂於擋鐵6上。所述的擋鐵6為兩個，其中一個焊接或螺接於抱箍開口端，另外一個與其對稱分佈於抱箍上。所述的擋鐵6上設有鎖舌腔61，關鎖時，鎖芯8插入鎖舌腔61內。當然，擋鐵6還可以用螺栓螺接固定於抱箍2。抱箍2也可以如圖2和圖3所示固定於主軸3上，與固定於滾筒1等同，受本實用新型的保護。工作原理安裝時，直接將抱箍2箍於滾筒1上，安裝好鎖止機構7後，關上卷閘門，調整好抱箍2角度，使擋鐵置於鎖芯8上，或者使鎖芯對準擋鐵上的鎖舌腔61，對稱螺緊固定螺栓4固定抱箍位置即可。因此在關門後，電控鎖鎖芯8彈出，鎖定滾筒使其不能轉動，以此達到鎖門的效果。加裝時，將抱箍2箍於滾筒1上，開口型的抱箍能輕易卡入滾筒上，而無需要拆下滾筒套入安裝，方便對現有卷間門改裝。根據不同門麵的大小，可以將抱箍擋鐵6設置為兩個甚至兩個以上，對應擋鐵設置相應個數的鎖止機構7加大鎖固力度，提高安全性能。因此本實用新型中，采用鎖定卷閘門滾筒的方式，使其不能轉動，從而達到鎖門效果，而且，可以在門關閉於任何一段中將門鎖固。與現有技術相比，本實用新型安裝(改裝) 方便，鎖芯不外露，盜門者無從下手，在保證安全的同時保證瞭整潔的外觀，結構簡單可靠， 安裝方便，安全系數高等優點，適合於廣泛推廣使用。
權利要求1.一種卷閘門鎖結構，包括卷閘(5)，繞置卷閘的滾筒(1)，主軸(3)及支架(9)，其特征在於所述的滾筒(1)上設有抱箍(2)，抱箍(2)上設有擋鐵(6)，抱箍(2)上還設有若乾固定螺栓(4)頂於滾筒(1)上固定抱箍，對應擋鐵(6)設置有鎖止機構(7)。
2.根據權利要求1所述的卷閘門鎖結構，其特征在於所述的抱箍(2)由板材彎卷而成，擋鐵(6)焊接在開口端使其閉合，抱箍(2)上設有螺栓螺紋孔，固定螺栓(4)安裝入螺紋孔內。
3.根據權利要求1所述的卷閘門鎖結構，其特征在於所述的抱箍(2)由板材彎折而成，擋鐵(6)通過螺栓螺接固定於開口端使其閉合，抱箍(2)上設有螺栓螺紋孔，固定螺栓 (4)安裝入螺紋孔內。
4.根據權利要求2或3所述的卷閘門鎖結構，其特征在於所述的擋鐵(6)為兩個，其中一個焊接於抱箍開口端，另外一個與其對稱分佈於抱箍上。
5.根據權利要求1所述的卷閘門鎖結構，其特征在於所述的鎖止機構(7)為電控鎖， 其鎖芯(8)頂於擋鐵(6)上。
6.根據權利要求1所述的卷閘門鎖結構，其特征在於所述的擋鐵(6)上設有鎖舌腔 (61)，關鎖時，鎖芯插入鎖舌腔(61)內。
專利摘要一種卷閘門鎖結構，包括卷閘，繞置卷閘的滾筒，主軸及支架，其特征在於所述的主軸上設有抱箍，抱箍上設有擋鐵，抱箍上還設有若乾固定螺栓頂於主軸上固定抱箍，對應擋鐵設置有鎖止機構。所述的抱箍由厚壁板材彎折而成，擋鐵通過螺栓螺接固定於開口端使其閉合，抱箍上設有螺栓螺紋孔，固定螺栓安裝入螺紋孔內。所述的鎖止機構為電控鎖，其鎖芯頂於擋鐵上。本實用新型的有益效果是結構簡單可靠，安裝方便，安全系數高，可多點鎖固等優點。
批發市場僅提供代購諮詢服務，商品內容為廠商自行維護，若有發現不實、不合適或不正確內容，再請告知我們，查實即會請廠商修改或立即下架，謝謝。
