不銹鋼卡套式管接頭

不銹鋼卡套式管接頭-是適用介質：油、水、氣等高腐蝕性環境或腐蝕性介質的密封管接頭，不銹鋼卡套式管接頭配用不銹鋼管或銅管的規格要求比較靈活，不銹鋼卡套式管接頭與管道連接後，具有連接牢靠、密封性能好等特點，因而不銹鋼卡套式管接頭在煉油、化工、輕工、紡織、國防、冶金、航空、船舶等行業的耐腐蝕設備和管路中被廣泛采用；不銹鋼卡套式管接頭也適用於各種機械工程、機床設備等液壓傳動管路

派瑞特在不斷的改進卡套管接頭的優點，防泄露設計，能夠運用於數以千計不同的系統，其中包括研究，分析，檢測機器，生物工藝，石油電力石化以及機表機器，並著力解決以下關鍵問題：

混用及互換

這種方法可能存在危險。可以承受高壓，振動和溫度的變化無泄露密封需要依賴於始終如一的，嚴格的質量控製和良好的設計原理為基礎。 其他製造商目前基本按照國際工業標準，卡套管接頭的部件差不多，但他們不具備航空機械標準。目前在互換混用中測試過程沒有發現泄露。

符合航空機械標準、工業標準
派瑞特產品航空標準規范及工業標準品質的承諾技術的最高標準來控管我們的產品。
若需瞭解派瑞特卡套接頭合格證書及技術規范請與授權的經銷商或代理商聯系。

振動
表麵硬化工藝和厚卡套幾何結構提供瞭優秀的抗振動疲勞性能和苛刻的使用， 即使是在惡劣或者壓力極大的環境也能正常工作。厚卡套夾箍部分使更多材料表麵可以接觸到卡套管，從而提供更大的支撐作用。這種卡箍作用增強瞭抓緊性能，並提供徑向、軸向的支撐。

泄露
產品準確測量：氣體、蒸氣、燃料、水為以上各種系統和工廠能夠有效的運轉。派瑞特卡套管接頭最大程度減少排放，工藝流體的泄露和成本。在航空領域產品使用已得到優良的泄露調查信息及普及使用。

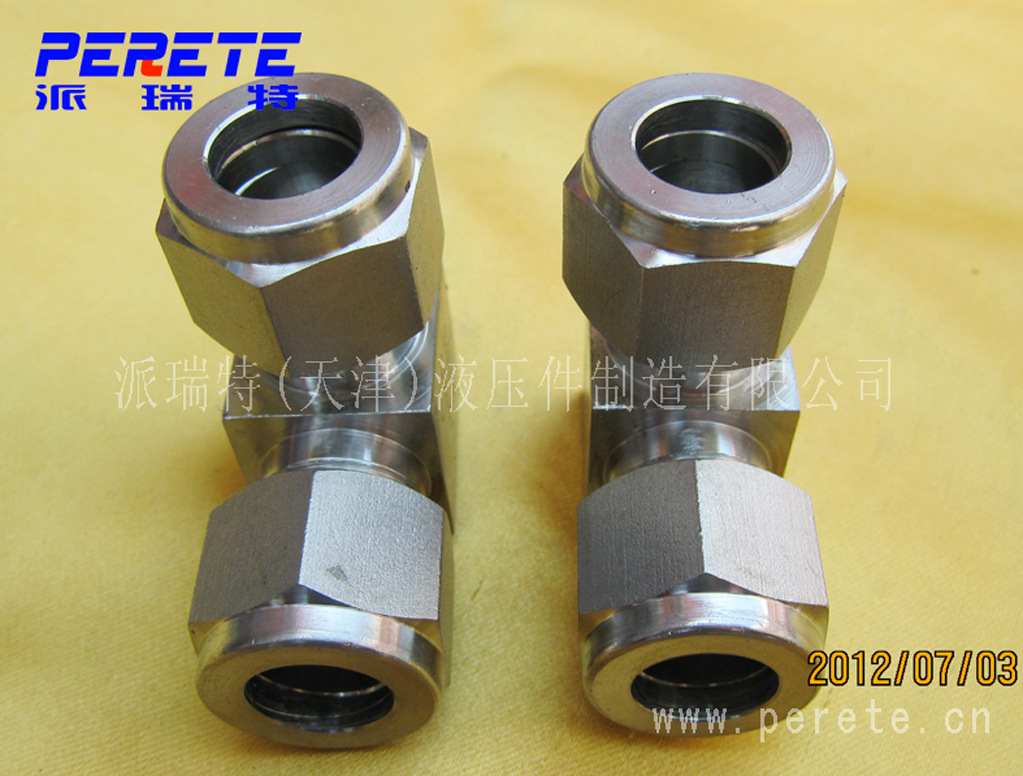

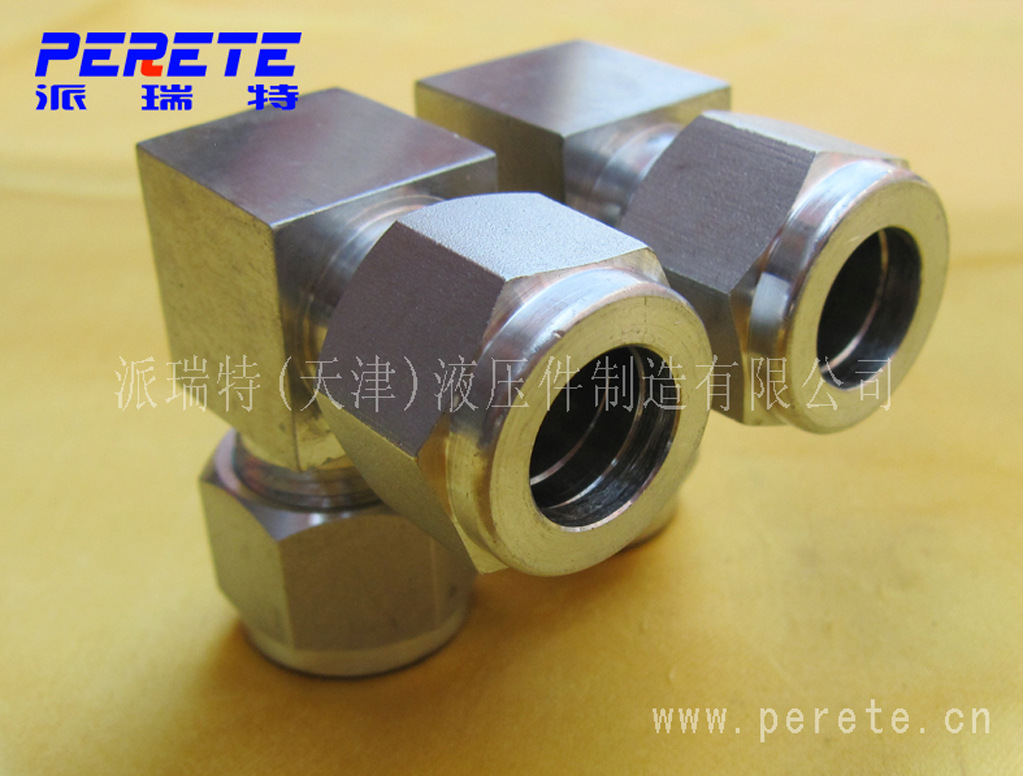

【廠傢直銷】304不銹鋼材質直角卡套式接頭（金牌品質值得信賴）

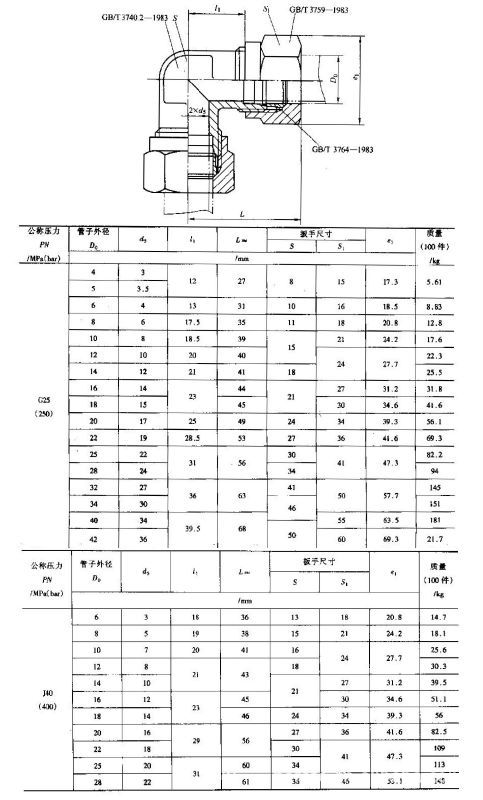

規格：10-10，6-6，8-8，G1／2-8，14-14，22-22，8-6，10-8，14-10


　　公稱壓力：2.5MPa﹑16Mpa，25MPA，64MPA 適用溫度：≤250℃


　　適用介質：油﹑水﹑氣等非腐蝕性或有腐蝕性介質


　　製造材料：20＃，1Cr18Ni9Ti﹑304﹑316﹑316L


　　配管：Ф4～Ф42的普通級精度無縫鋼管


　　錐管螺紋：ZG﹑R﹑G﹑PT﹑NPT等


　　在化工，製藥，石油，科學實驗，電氣工程等諸多行業中廣泛應用


　　卡套式中間接頭,卡套直通接頭,卡套式接頭,卡套接頭,卡套式直通


　　規格:10-10,8-8,6-6


　　公稱壓力：2.5MPa﹑16Mpa,25MPA,64MPA 適用溫度：≤250℃


　　適用介質：油﹑水﹑氣等非腐蝕性或有腐蝕性介質


　　製造材料：20#，1Cr18Ni9Ti﹑304﹑316﹑316L ，


　　配管：Ф4～Ф42的普通級精度無縫鋼管


　　錐管螺紋：ZG﹑R﹑G﹑PT﹑NPT等

304不銹鋼

304不銹鋼

304不銹鋼是一種通用性的不銹鋼材料，防銹性能比200系列的不銹鋼材料要強。耐高溫方麵也比較好，一般使用溫度極限小於650℃。304不銹鋼具有優良的不銹耐腐蝕性能和較好的抗晶間腐蝕性能。對氧化性酸，在實驗中得出：濃度≤65%的沸騰溫度以下的硝酸中，304不銹鋼具有很強的抗腐蝕性。對堿溶液及大部分有機酸和無機酸亦具有良好的耐腐蝕能力。

簡介

304不銹鋼是一種常見的不銹鋼，業內也叫做18/8不銹鋼。它的抗腐蝕性能要優於430不銹鋼，但是價格又比316不銹鋼便宜，因此廣泛使用於生活中，例如：一些高檔的不銹鋼餐具，戶外的欄桿等。

　　雖然此種不銹鋼在國內非常常見，但是“304不銹鋼”這個稱呼卻來自於美國。很多人以為304不銹鋼是日本的一種型號稱呼，但是嚴格意義來講，日本的對304不銹鋼的正式稱呼是“ SUS304”。

304是一種通用性的不銹鋼，它廣泛地用於製作要求良好綜合性能

304圖冊，光越金屬304各種類型(7張)

　　（耐腐蝕和成型性）的設備和機件。為瞭保持不銹鋼所固有的耐腐蝕性，鋼必須含有16%以上的鉻,8%以上的鎳含量。304不銹鋼是按照美國ASTM標準生產出來的不銹鋼的一個牌號。304相當於我國的0Cr18Ni9【據GB/T 20878-2007現已更改為06Cr19Ni10】不銹鋼。

成分

基礎信息

304不銹鋼化學牌號為06Cr19Ni10舊牌號（0Cr18Ni9）含鉻19%，含鎳8-10%。

304不銹鋼是得到最廣泛應用的不銹鋼、耐熱鋼。用於食品生產設備、普通化工設備、核能等.

304不銹鋼化學成份

C Si Mn P S Cr Ni（鎳）Mo

SUS304化學成分≤0.08 ≤1.00 ≤2.00 ≤0.05 ≤0.03 18.00-20.00 8.00~10.50 -

密度

　　不銹鋼SUS304密度為7.93 g/cm3

卡套式接頭安裝指導(卡套式接頭的正確安裝非常重要!!):

一、準備鋼管:卡套接頭所用鋼管必須是精密冷拔無縫鋼管,
1. 將鋼管垂直鋸斷,管端麵與管軸線的垂直度允許誤差為±3°,鋸斷後不得影響鋼管鋸斷處圓度和直徑,
2. 在鋼管的端口,內,外表麵輕度去毛刺,允許的倒角為0.2×45°.
3. 對於彎管,從直管末端到彎曲處的長度至少為螺母高度的2倍.
二、卡套預安裝:為保證接頭安裝效果,建議用預安裝接頭體或其他相應預安裝,設備進行預裝配,
1. 在螺母的螺紋上,預安裝接頭體的螺紋和錐麵上以及卡套上塗少量油脂.不銹鋼接頭請使用專用潤滑脂ASW 040 P
2.將螺母和卡套推上鋼管,並確認卡套沒有裝反
3.將鋼管壓緊在預安裝接頭體內,用手將螺母擰入預安裝接頭,再用扳手,擰緊,直到卡套抱緊鋼管,這時將明顯感覺到擰緊力的增加,然後用扳手繼續將螺母擰緊大約11/4至11/2圈,對於?12mm以上較大規格的鋼管要用加長的扳手
註意:在擰緊螺母時不要使鋼管被帶動旋轉..
4.檢查鋼管是否在卡套前端受擠後形成瞭一個明顯突起,並已將卡套前沿包住,如已形成而且卡套在鋼管上不能前後移動,隻能略微轉動說明預安裝結束
5.為瞭避免在卡套收緊時,鋼管收縮變形,鋼管壁厚不能太薄,對於?8-?15的鋼管避厚>1mm ?16-?18鋼管壁厚>1.5mm,?20-?35 的鋼管壁顧厚>2mm,?38-?42的鋼管壁厚>2.5mm,如必須選用薄壁管,請在鋼管內塞襯套,增加連接處壁厚。

卡套式接頭在管路中的最後安裝

如需采用卡套密封,請先將卡套密封套在卡套上然後將預安裝過卡套的鋼管插入需連接的接頭體.用扳手將螺母擰在接頭體上,將螺母擰至感到有阻力,然後再擰緊大約1/2圈。
註意:卡套密封不能反復拆裝使用,故一般用於最終安裝和防漏的維修.

檢查

可拆下鋼管檢查裝配是否合乎要求：卡套端部的鋼管上應該有均勻的輕微凸起。卡套不能前後滑動，但允許有輕微轉動。

泄漏原因
1、鋼管沒有插到底
2、螺母沒有擰緊
3、鋼管外表麵刮傷或鋼管不圓。
4、鋼管太硬。
