    智能傢居控製系統 32路串口網口輸入輸出繼電器遠程遙控開關
    商品代碼: 4460804
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    32路繼電器控製盒(串口/以太網版)----支持RS232串口和以太網通信的32路繼電器控製盒

        “32路繼電器控製盒(串口/以太網版)” 是本公司繼“32路繼電器控製板”後的一款全新產品。我們對控製介面與方式進行瞭擴充,改進瞭使用方便性,提高瞭硬件介面的兼容性,增加瞭系統控製盒的擴展功能,使用ARM嵌入式技術,保證系統工作的穩定可靠。“32路繼電器控製盒(串口/以太網版)”使用RS232介面或USB介面(我們提供的USB專用電纜,該附件為另購附件)或以太網網路介面進行通信,確保可以在任何PC機或筆記本電腦上方便使用,以及工業級遠程控製應用。 具體功能表現為:

    網路繼電器控製盒

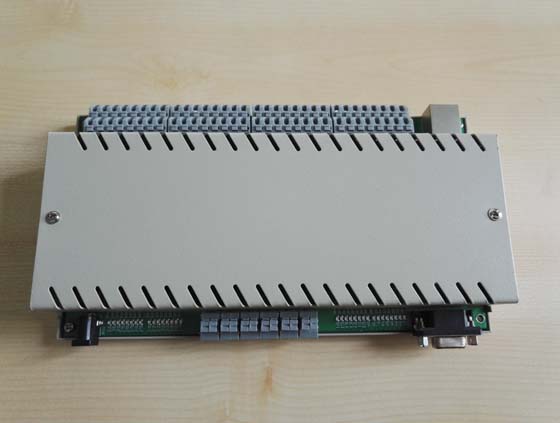

    產品外觀圖



    32路繼電器板

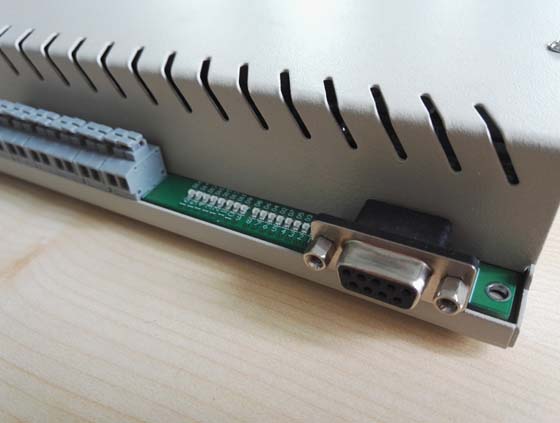

    2016新款控製盒外觀圖



    32路開關控製板



    32路繼電器控製板



    32路遠程控製



    32路繼電器遠程開關



    32路網路控製開關





        “32路繼電器控製盒(串口/以太網版)”,可以利用PC電腦實現一些電器設備智能化控製的功能,成本低,使用方便,具有一定的實用性,使廣大用戶都能夠用得起它。我們可以用它來控製各種電器的開關狀態,當您把相連的連線都接好後,隻需要在電腦前動動鼠標,就可以控製各路電器的開關狀態瞭,同時軟件可以實時監控各路電器的當前工作狀態。您可以在自己傢的電腦前來控製,也可以安裝我們提供的遠程控製軟件通過Internet來進行遠程的傢電控製,不管在哪裡,隻要你所在的地方有Internet網路,你就可以輕松控製傢中的電器設備。



    軟件功能說明:

        1. 根據用戶購買的產品配置,可以通過RS232串口或網路口對8路繼電器的輸出進行開關量的控製。

        2. 讀取32路繼電器當前狀態。

        3. 設置6路輸入端的觸發電平模式,可以為常開或常閉觸發方式。

        4. 每個輸入端子可以獨立配置設防或解防狀態。

        5. 輸入端觸發後,可以直接控製繼電器輸出端的狀態。



    硬件資源說明:
        32路繼電器輸出:每路250V 5A負載。
        6路開關量輸入:輸入TTL電平,實現開關量數據采集。
        32個LED指示燈,實時顯示32路繼電器的當前狀態。
        數據通信介面:1、RS232標準串行通信介面 2、以太網介面,可以與PC機或路由器進行連接。



    RS232串口/以太網介面通信控製方式(用戶二次開發實現)使用說明:

        1、 串口通信波特率:115200bps
        2、控製繼電器命令:串口向控製盒發送:relay=D1,D2,D3,D4(D1為1-8路,D2為9-16,D3為17-24路,D4為25-32路,為16進製數) 返回 :Relay-control-ok 其中D1的范圍是00-FF,字符發送,A-F要大寫,00全關,FF全開。
        3、查詢繼電器狀態:Get_relay_status ,返回:Relay=D1 (D1為1-8路,D2為9-16,D3為17-24路,D4為25-32路,為16進製數)
        4、設置輸入觸發模式:Set_nonc=D1 D1為1-6路輸入常開常閉狀態 0表示常開狀態,1表示常閉狀態
        5、讀取8路輸入觸發模式:Get_nonc Nonc=D1 D1為1-6路輸入常開常閉狀態 0表示常開狀態,1表示常閉狀態
        6、設置輸入端與輸出端聯動工作方式:Set_alarm=num,D1,D2,D3,D4 num為輸入路數,D1為1-8路,D2為9-16,D3為17-24路,D4為25-32路繼電器輸出狀態 返 回:Set-alarm-ok
        7、設置輸入端設防解防開關:Set_sw_alarm= D1 D1為1-6路設防、解防狀態,0表示解防,1表示設防,用8位二進製表示每一個輸入端的設防與解防 返回:Set-sw-ok 表示設防,解防配置成功。
        8、讀輸入端口當前狀態:發送 IO-READ_AD-num num為1-6路輸入端序號 返回:IO-READ_AD-ST-num ST為L表示低電平,為H表示高電平,num為輸入端序號。



    繼電器控製舉例說明:

        我們用二進製“0”和“1”來表示每一路繼電器的“關”和“開”的狀態。每個字節為8位二進製數據。比如:我們需要打開第一關繼電器,則D1的二進製表示為:00000001 從低位往高位方向順序依次為第1路,第2路......第8路。然後我們將 00000001 轉成十進製數為1,因此,D1=1就是將第1路繼電器打開,第2路--第8路繼電器關閉。 比如:如果要打開第1路、第2路和第8路繼電器,則二進製表示為:10000011,相應的數據轉成十進製為:131 然後通過串口發送即可。 繼電器第9路我們可以看成是D2字節的最低位,設置方法同上。這是繼電器控製舉例說明,如果是讀繼電器的當前狀態,返回的數據為D1--D4,我們將其每一位數據解析出來就知道每個繼電器的當前開關狀態瞭。開關量輸入當前狀態的查詢,得到的數據也是用二進製來表示,用“0”和“1”來分別表示開關量輸入的是TTL低電平還是TTL高電平,“0”表示輸入是0V,“1”表示輸入是5V。



    硬件設計特點:

        參數介紹:尺寸27.2cm×11.7cm

        主要特點:
        1、32路高度可靠隔離的250V 3A的繼電器輸出,每個繼電器為一個開關,分別為公共點、常開點。
        2、支持RS232串口和以太網兩種通訊方式(采用原裝進口芯片),以太網支持CS或BS結構,支持TCP連接或瀏覽器網頁形式控製繼電器輸出。
        3、32路串口/以太網繼電器版本,芯片采用ARM內核,不再使用單片機作為內核處理理,工業級的穩定性保證,抗乾擾性好。
        4、我們加裝瞭專業工控盒外殼,您可以通過外殼定位孔進行固定,也可以直接安排在機架導軌上。
        5、采用可靠的接線端子,線路板佈線合理。
        6、電源輸入濾波完善,電容充實。
        7、采用可靠的通訊協議、程序在協議處理上非常可靠,不存在軟件的通訊故障。
        8、跟本控製板配套的上位機軟件均可提供源代碼。
        9、RS232及網路端口無需通過手動進行切換,均可直接使用。
        10、使用12V直流外接電源,如電源損壞,隻要換一個穩壓電源即可。
        11、可用於網吧計算機管理、各種場合燈光控製(比如臺球室燈光控製、舞臺燈光控製、傢庭燈光控製等)、電機控製、生產控製等等。通過485網路支持可達到1.2Km的長距離遠程控製。

        產品保修1年,永久技術維護,免費提供新版的上位機軟件。



    32路繼電器板

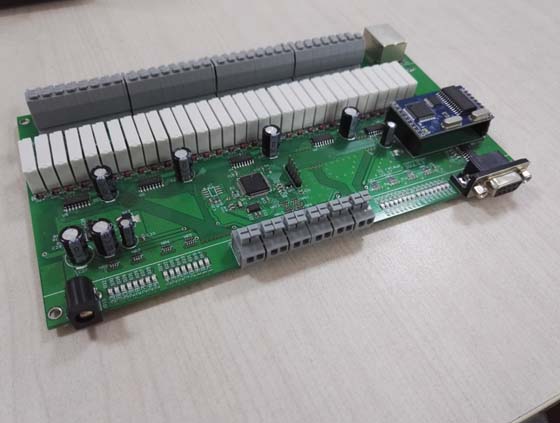

        32路控製盒最新PCB硬件版本,對PCB走線與介面方式進行瞭全麵性的優化,產品更穩定可靠。
        32路繼電器接線柱,每一路為公共端與常開端,即相當於一個普通的開關。每路控製電路光電隔離處理,保證控製板的穩定可靠以及安全性。

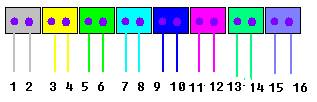

        繼電器輸出接線柱接法如圖1所示,每種顏色代表一路,每路都是和前級隔離,相當於一個獨立開關。

    繼電器接線
    圖1 8路繼電器接線柱引腳順序

    舉一個很簡單電路來說明:比如我們選第3路,如圖2所示,第3路是示意圖中綠色的一對接線柱,介面是5、6。
    網路開關
    圖2 輸出端應用電路舉例


        輸入端的定位為:從左開始1,2,3個點分別為:第一路輸入端的:地、信號、電源;然後是第二路,第三路,第四路,第五路,以此類推。
        如果您的輸入信號是開關量的乾觸點信號,那麼直接接“信號”和“地”就可以瞭。如果您需要接一些帶電源的傳感器,如人體紅外探頭,煙霧傳感器等,那可以從“電源端拉出線給傳感器作為供電使用。”


    系統安全性及兼容性說明:
        “32路繼電器控製盒(串口/以太網版)”設計時,已將PC機電源部分和控製系統電源部分做瞭完全隔離,一般情況下,不會因為意外情況而對計算機系統造成破壞。繼電器選用250V 3A繼電器,每路可承受750W的功率負載。在線路板設計時,我們將繼電器驅動電路與單片機通信控製板完全獨立設計,提高瞭系統的可靠性,同時便於維護與升級,目前控製板適用於各版本的WINDOWS操作系統,如:Windows2000 WindowsXP Windows2003 Vista Win7...

        我們可以為用戶提供的DEMO程序,包括瞭32路繼電器控製的功能,同時我們為用戶提供瞭C++Builder程序的源程序代碼,以便用戶進行二次軟件開發。例程包括瞭以下功能的演示:
        通過以太網實現Socket通信的連接;輸出控製32路繼電器;讀取32路繼電器的當前狀態;讀溫濕度傳感器數值、讀開關量信號輸入。

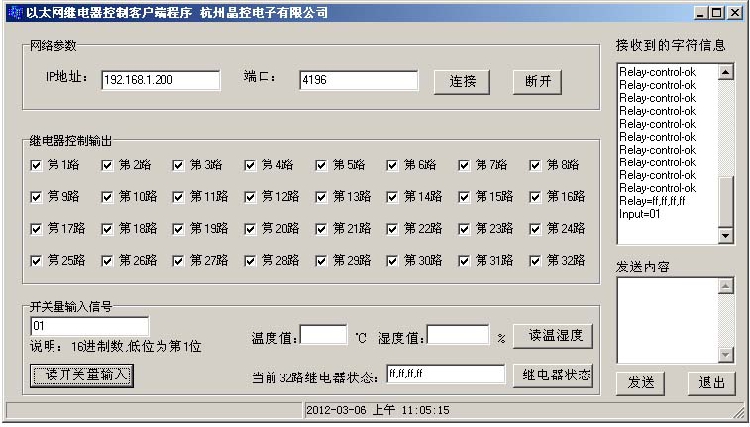

    以太網繼電器控製客戶端



            以下是我們為方便客戶提供的VB DEMO例程,使用VS2005開發工具進行編寫,打開我們提供的例子工程之前,請先安裝 Microsoft Visual Studio 2005或更高版本的軟件開發工具。

    智能傢居

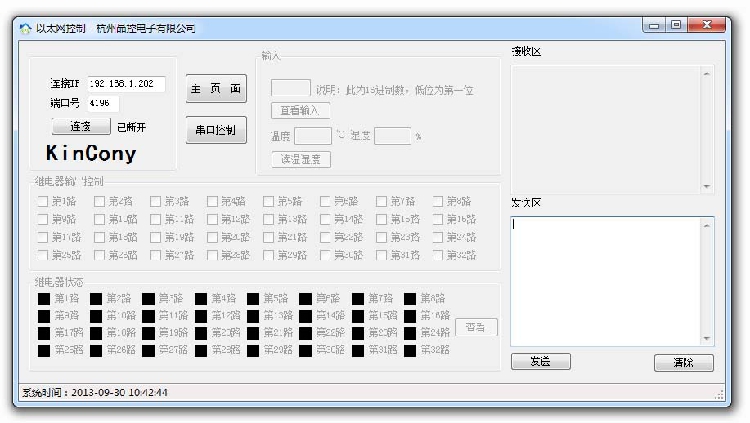

            網路版的控製DEMO例程



    智能傢居

            RS232串口版的控製DEMO例程



    webservice

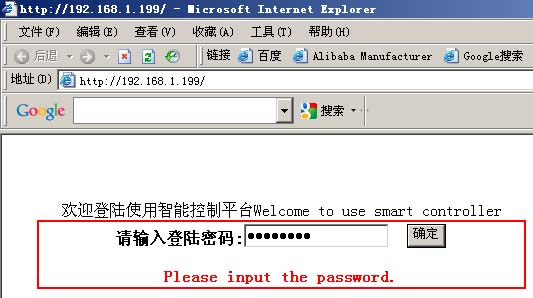

    這是我們通過登陸 Internet Explorer 瀏覽器打開登陸控製頁麵,輸入登陸密碼,進入控製界麵。由於芯片內存空間非常有限,如果用戶需要對界麵進行改動,如果是少量的文字修改,我們可以為用戶進行更改。

    ie控製繼電器
    進入系統後,我們可以打開和關閉任意繼電器,同時可以進行各項網路參數的設置。

    用戶二次開發的實現:
        贈送 C++ Builder上位機軟件源碼,我們提供瞭以太網通信控製的完整例子,用戶可以參考我們的例程方便地使用VC++,Delphi,VB等工具。
        用戶如需進行二次開發,使用自己的軟件來控製繼電器,我們可以向您開放通信協議介面,您隻需要按照我們的數據格式向串口或以太網介面發送數據就可以瞭。協議內容購買後我們將發到用戶郵箱。
        以太網通信時,設置好控製盒的IP地址和端口號即可,IP地址和端口可以自行進行修改。
        如果是RS232串口通信時,通信波特率為115200bps.

    產品標配清單:全套:1800元

        32路繼電器控製盒(串口/以太網版):1塊
        串口線:1條
        12V電源適配器:1個



    32路繼電器控製盒(串口/以太網版) 可以連接任何開關量形式的傳感器,例如以下是常用的監控傳感器類型和相關可選配件:

    1、熱釋電人體紅外探頭
    人體紅外探頭 感應角度:≤120°扇麵角,感應距離:≤10米,感應夾角邊緣處的感應距離最遠。

    2、緊急按鈕



    緊急按鈕·防火ABS阻燃外殼
    ·連接方式:常開,常閉
    ·額定電流:300(mA)
    ·額定電壓(VDC):250



    3、門磁傳感器



    門磁傳感器    通常用於門窗防盜報警,基於正壓電效應工作。它由兩個緊鄰軟磁性金屬彈簧片構成,當門窗正常閉合時,彈簧片處於有效距離內閉合,線路導通;當門窗被打開時,檢測線路被斷開,導致報警信號送出。外殼材料:進口優質ABS 工作距離:16mm 安裝形式:螺絲貼裝。



    4、煙霧傳感器



    煙霧傳感器    煙霧傳感器使用安裝在少煙、禁煙場所探煙霧離子,能夠準確地檢測煙霧,當煙霧濃度超過限量時,傳感器發生聲光告具警,並向采集器輸出告警信號。煙感器避免安裝的位置:太接近門口、窗戶、風扇等地方。安裝在這些地方會影響報警靈敏度,因為這些地方一般氣流流通較快。還不可安裝於高潮濕度的地方,如浴室、頂樓或溫度高於39℃或低於5℃的地方



    5、溫濕度傳感器



    dht11

    DHT11數字模塊采集技術和溫濕度傳感技術,確保產品具有極高的可靠性與卓越的長期穩定性。每個DHT11傳感器都在極為精確的濕度校驗室中進行校準。校準系數以程序的形式儲存在OTP內存中,傳感器內部在檢測信號的處理過程中要調用這些校準系數。單線製串行介面,使系統集成變得簡易快捷。超小的體積、極低的功耗,信號傳輸距離可達20米以上



    型號

    測量范圍

    測濕精度

    測溫精度

    分辨力

    封裝

    DHT11

    20-90%RH 0-50℃

    ±5%RH

    ±2℃

    1

    4針單排直插

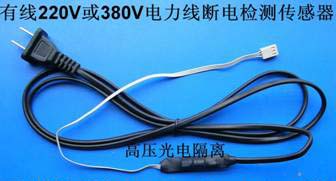

    6、220V或380V電力線斷電檢測傳感器

    斷電傳感器

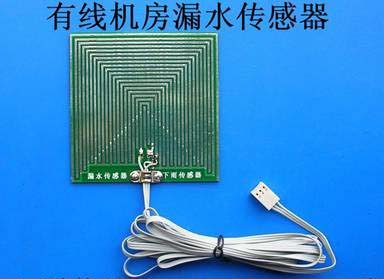

    7、漏水傳感器

    漏水傳感器

    應用:
    ◆ 遠程遙控、監控
    ◆ 移動通信基站、直放站遠程維護
    ◆ 設備故障監控
    ◆ 遠程壓力、溫度監測
    ◆ 倉庫、機房等無人值守
    ◆ 火災、防盜報警
    --------------------------------------------------------------------------------------------------------------------------------

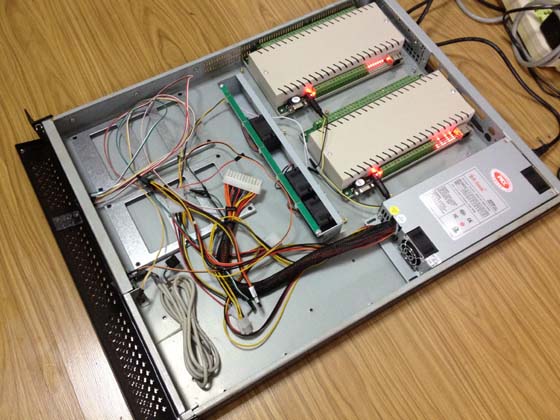

    下麵是我們的客戶使用1U服務器機箱組成64路以太網控製器的實例樣子,使用服務器機箱自帶的12V電源給控製盒供電:

    網路控製器

    網路控製器

    網路遠程控製

    以太網控製器



    oem    OEM個性化定製服務

        為瞭給廣大客戶提供個性化,符合用戶需求的要求,我們為客戶提供OEM定製服務,現在產品做得比較中性,我們沒有在外殼上打上牌子,用戶也可以自行貼牌銷售。產品由我公司自主研發,我們做的是工業級的品質,確保產品長時間使用無問題,我司掌握產品核心技術,具體設計更改及定製,請與我們聯系後確認



    保修卡
    附帶產品保修卡,一年保修,終身提供技術支持,技術問題可與我公司售後服務電話聯系
