SW5收油網使用說明

１．概述

收油網是回收水麵高粘度浮油、焦油球、巧克力凍狀油的設備。使用時收油網由船拖帶，水麵上的塊狀溢油被圍油欄導引到收油網，水和油一起進入集油網，但水通過集油網的網孔流走，而塊狀溢油流在網內。

SW5收油網為雙船拖帶單集油網結構，並采用固體浮子圍油欄作導引欄。

２．結構及使用

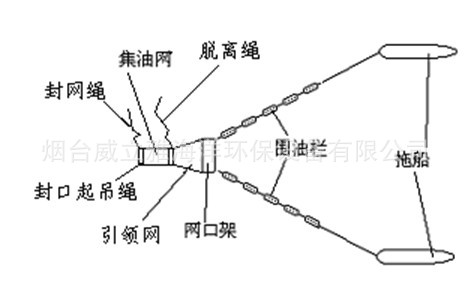

SW5收油網由兩條固體浮子圍油欄、網口架、引領網和集油網構成（見圖１）。一般每條圍油欄長10m，圍油欄一端為拖頭，便於拖帶，另一端可與網口架前端快速連接。集油網前端與網口架連接，集油網後端在收油時封死，但可以敞開便於將網中油泄出。

圖1

３．主要技術參數

                最大掃油寬度                              9m

        最大掃油速度                              2knots

        圍油欄：型號：                              GW750固體浮子式PVC圍油欄

水上高度               200mm

                    水下高度             450mm

                    長度                                  10m

        網口架：開口尺寸             2×1.0m（寬×高）

                                                              （其中水上高度0.4m）

集油網：長度                 8m

                    有效容積             16m³

4、安裝與操作

   a.網口架和領網在出廠時已連接完畢.

   b.將集油網的進液端連接圈和領網後端的連接圈，用連接繩連接起來。系繩用套扣方法，可使兩網快速脫離。

   c.集油網連接時註意前後和上下的方位（見下圖）。

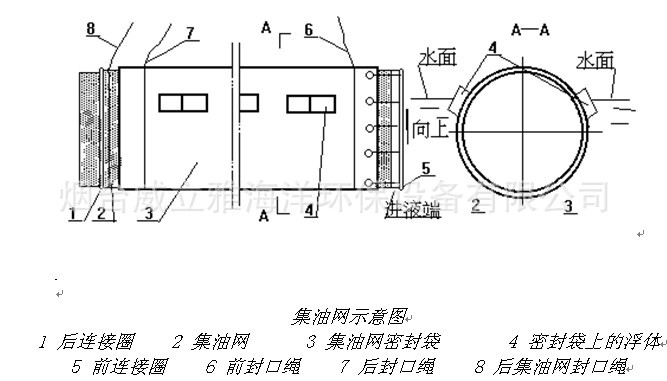

集油網示意圖

1後連接圈    2 集油網      3 集油網密封袋       4 密封袋上的浮體

5前連接圈    6 前封口繩    7 後封口繩    8 後集油網封口繩

d.集油網封口繩拉緊，封住網的後端。然後放入水中。

工作時用兩條拖帶船拖帶圍油欄，使圍油欄呈V形張開，兩圍油欄夾角應當不大於40°，拖帶速度應不大於2Knots。水麵溢油由V型開口經過網口架入集油網。

  集油網的裝滿油後，用集油網罩的前封口繩將網前後端封死使網袋中油不能漏出。操作集油網、引領網之間連接繩使兩網脫離，裝滿油的集油網可用繩吊到合適的地點，解開後封口繩將網中油放出。收油網放油後可按以上步驟從新進行收油。

5、維護、儲存

   a.收油網收油後應作清洗。

    收油網可用高溫高壓清洗機沖洗，然後晾乾。

   b.收油網應儲存在通風乾燥防雨和沒有太陽直曬的地方。

   c.集油網和領網破損可用縫補方法修理。

6、安全註意事項

   a.操作人員應佩帶工作帽、工作鞋、並穿上救生衣。

   b.工作應在足夠的水深（3米以上）的開闊水域中進行，水域中應無刮壞油網的可能。

   c.工作應在拖船和圍油欄均可正常工作的海況下進行。
