R305指紋模塊集成瞭圖象采集芯片和指紋算法芯片，完成指紋錄入、圖像處理、特征提取、模板生成、模板存儲、指紋比對（1：1）或指紋搜索（1：N）等功能

R305指紋模塊的簡要說明：

1.指紋容量：

       R305指紋模塊存儲容量標稱是500枚，實際測試是980枚。

2.介面的說明：

       R305指紋模塊上同時有RS232和USB1.1，雙介面與外界通信；USB1.1介面可以連接電腦； RS232介面是TTL電平，默認波特率為57600，可以進行更改，請參考通信協議；可以與單片機，例如ARM，DSP等帶串口的設備進行連接，3.3V 5V的單片機可以直接連接。連接電腦需要進行電平轉換，請註意電平轉換，例如MAX232電路。

3.關於模塊的檢測

      指紋模塊上電後，指紋采集窗口會閃一下，表示自檢正常，如果不閃，請仔細檢查電源，是否接反，接錯等。正常工作時芯片有一些熱，，這是正常現象，已經經過嚴格的測試，可放心使用。

技術參數：

供電電壓：DC 4.0--6.0V

供電電流：

   工作電流：110mA（典型值）

   峰值電流：140mA

指紋圖像錄入時間：＜0.3秒

窗口麵積：15*19 mm

匹配方式：

   比對方式（1:1）

   搜索方式（1:N）

特征文件：256字節

模板文件：512字節

存儲容量：500枚/980枚

安全等級：五級（從低到高：1、2、3、4、5）

認假率(FAR)：＜0.0001%

拒真率(FRR)：＜1.0%

搜索時間：＜1.0秒（1:1000時，均值）

上位機介面：RS232（TTL邏輯電平）、USB1.1

通訊波特率：(9600╳N)bps其中N=1～12（默認值N=6，即57600bps）

工作環境：

   溫 度：-20℃－+45℃

   相對濕度：10％RH－85％RH (無凝露)

儲存環境：

   溫 度：-40℃－+55℃

   相對濕度：＜85％H（無凝露）

適用於指紋鎖,指紋保險櫃,指紋門禁等場合

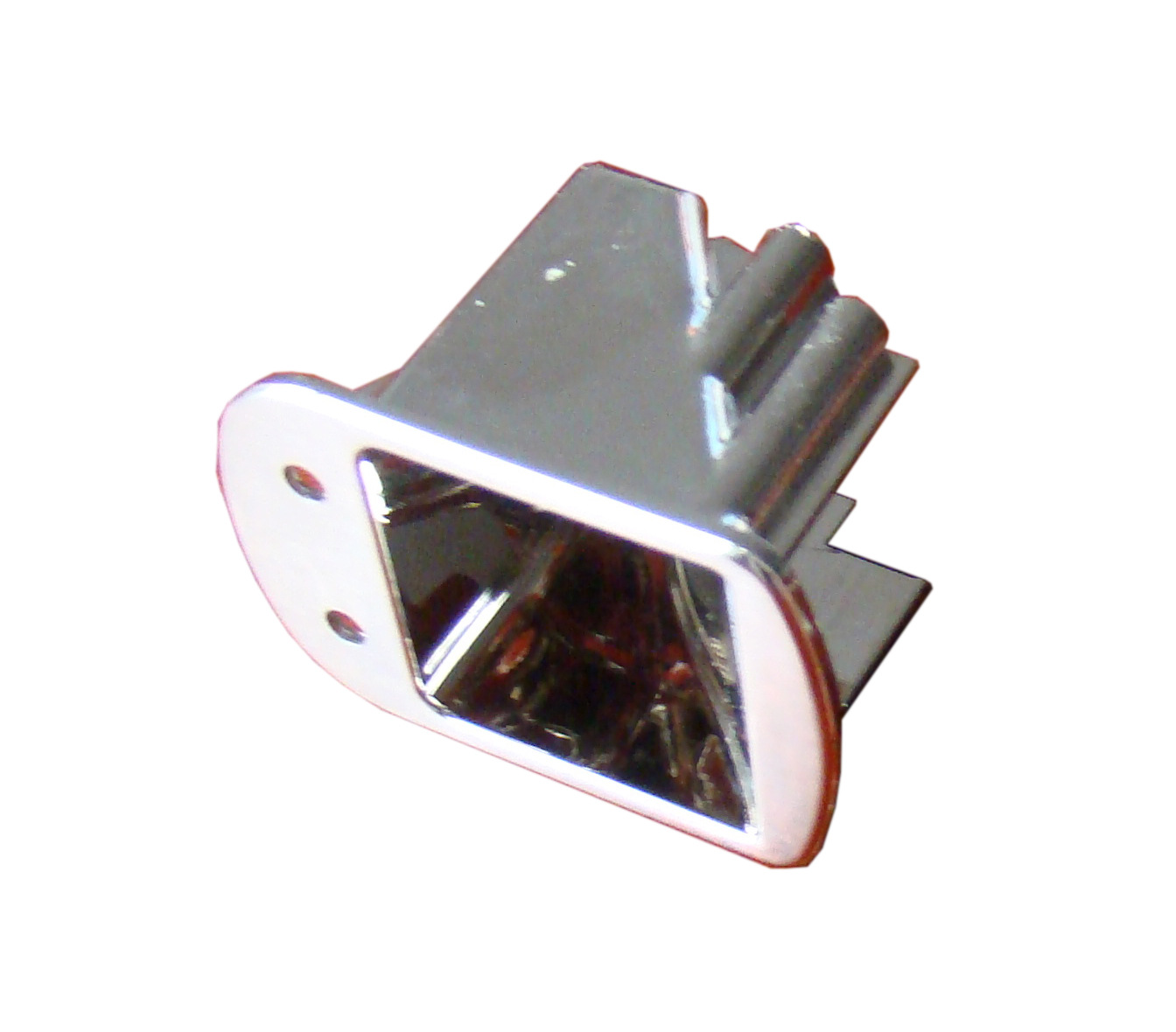

該模塊有安裝支架，可以方便的固定在麵板上
