  • 廠傢直銷RFID讀寫模塊 IC卡讀卡器 M1卡讀卡模塊 高頻讀寫器 促銷
    商品代碼: 4445229
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明



    • 模塊自帶單片機控製,用戶無需再進行協議編輯,隻需您的設備通過串口即可連接模塊



    • 模塊完全串口控製,能與任何系統無縫對接隻要您的系統有串口(51系列、嵌入式ARM、Linux、Windows7/8/10、Android)



    • 模塊含有簡單的指令操作,輕松操作RFID模塊對IC卡的密碼認證、尋卡、防沖突、選卡、休眠、讀、寫操作



    • 模塊自動讀取IC卡10位ID號(通電後IC卡靠近即可觸發射頻天線進行單次測試或者循環測試操作,在串口調試助手中可以默認采用16進製IC卡ID號)



    • 模塊在演示程序中默認顯示第1扇區第4快數據,界麵內容豐富用戶可以輕松通過演示程序來操作IC卡的數據



    • 模塊具備通過指令來切換隻讀模式和讀寫模式(如有訂製隻讀扇區信息請聯系客戶,默認隻讀模式是讀取IC卡的ID號)



    • 模塊默認發貨為UART TTL輸出介面,其它介面有232,需要其它介面請聯系客服人員









    模塊具有一套完整的SDK開發包文件,您在拍下後請留下郵箱我們的客服人員會在第一時間將開發包內容發送至您的郵箱,開發包內容包括(通訊協議、用戶使用手冊、演示程序、SIM32控製例程),另外可提供模塊機械結構圖或者CAD圖(但不提供PCB文件和SCH文件)。

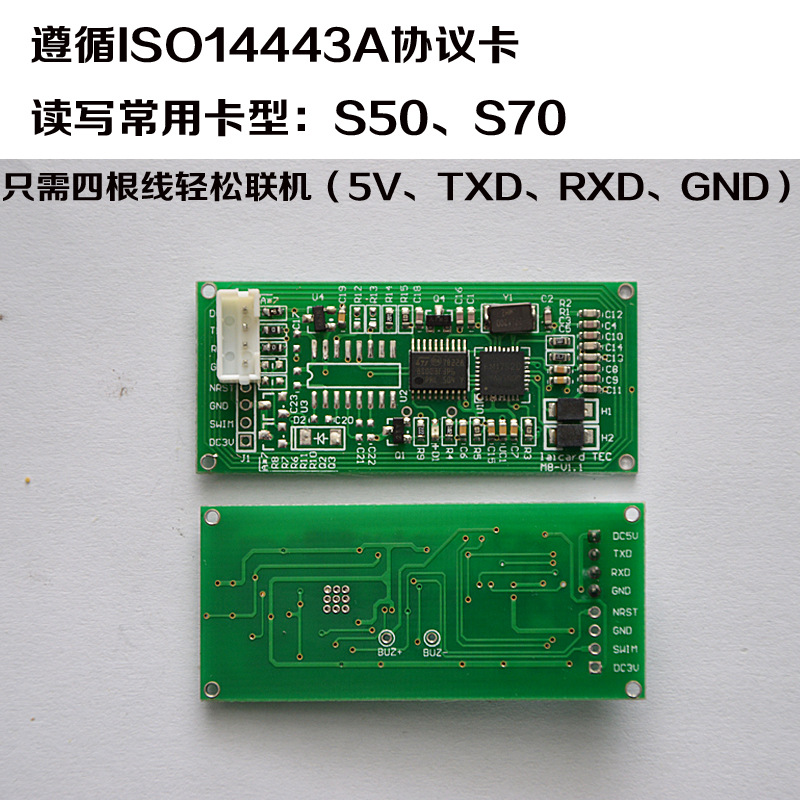

    1:硬件描述



    undefined

    2、技術參數

     支持協議:ISO14443TYPEA
     讀寫卡距離: 00mm-50mm
     支持卡型 : 符合14443TYPEA標準的MIFARE系列卡
     與計算機介面:  RS232/TTL
     通訊速率: 9600~115200bps
     操作系統 : Windows 98、Me、2K、XP、2003、Vista和Linux、Unix、Android
     天線:  天線一體式
     工作頻率  :13.56MHZ
     工作電壓 : DC 3.3V - DC 5V ±10%
     卡與讀寫器的通訊速度:  106kbit
     工作溫度 : ﹣20℃~60℃
     相對濕度:  30%~95%
     外型尺寸:(長×寬×高)  50mm × 22mm × 1.2mm
     凈重/毛重:  5克

     UART介面一幀的數據格式為1個起始位,8個數據位,無奇偶校驗位,1個停止位,波特率固定為9600。







    模塊自帶蜂鳴器,用戶不用擔心外加蜂鳴器需要加價。

    模塊出貨配送端子線,如用戶需要焊接排針請聯系客服人員(但不配送排針線)。



    本模塊出廠時焊接的4pin 2.0mm的端子座,如果用戶不需要端子座請聯系客戶,在不影響您收貨的情況下我們可以為您改端子座為排針。



    M5_03







    註意事項:

    ①、模塊默認選擇用戶PC端默認com口,如果發現通信失敗請檢查對應com口是否正確。

    ②、如果把在與demo中的PC軟件發生“打開端口失敗”導致軟件卡死,請檢查是不是通訊線的TXD(輸出),RXD(輸入)接反瞭。

    ③、用戶在使用其他USB轉TTL模塊或者RS232轉串口模塊進行連接是務必仔細檢查VCC、TXD、RXD、GND的線序。



    M8-EA-TH-00附圖2

    M8-EA-SH-00附圖1
