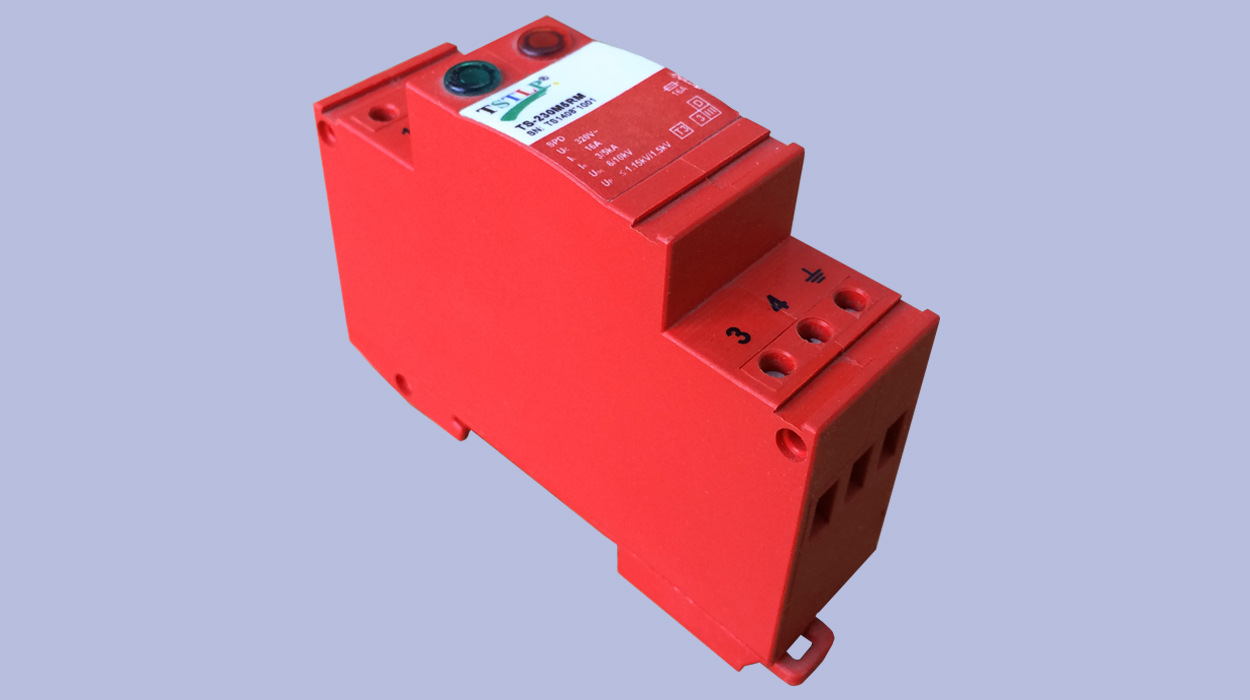

TS-230M5RM是用於電子設備的精細保護，安裝於LPZ 1-2或更高區域,是電源III級（D級）電湧保護器。適用於空調、冰箱、復印機、通信設備、網路設備、醫療設備、機器機表設備等的低壓配電系統的單相電源系統。本產品是根據IEC 61643-1;
GB 18802.1;YD/T 1235.1標準。
型號 | 單相保護 | TS-230M5RM |
額定電壓 (最大持續運行電壓) | Uc | 320V~ |
標稱電流 | IL | 16A |
標稱放電電流 (8/20) | In | 3KA(L-N) 5KA(L+N-PE) |
最大放電電流 (8/20) | Imax | 10KA |
混合波 | UOC | 6KV(L-N) 10KV(L+N-PE) |
電壓保護級別 | Up | ≤1.15KV(L-N) ≤1.5KV(L/N-PE) |
響應時間 | tA | ≤ 25ns(L-N) ≤100ns(L/N-PE) |
最大後備保險絲 |
| 16AgL/gG |
工作溫度范圍 | Tu | -40°C...+80°C |
相對濕度 |
| ≤95% (25°C) |
接線導體截麵 |
| 0.5mm2~ 6mm2(單股線) / 4mm2(多股線) |
安裝支架 |
| 35mm寬電氣安裝導軌 |
外殼 |
| 紅色熱塑性材料, UL94-V0 |
安裝寬度 |
| 1.5 個標準模塊 |
測試依據 |
| IEC 61643-1; GB 18802.1; YD/T 1235.1 |
認證 |
| CE (LVD, EMC) |
遠程遙信觸電類型 |
| 常閉 |
端子性能 | UN/IN | AC:250V/0.5A DC:250V/0.1A,125V/0.2A,75V/0.5A |
遠程遙信端子截麵 |
| 最大1.5mm2單股線 / 多股線 |
適用於空調、冰箱、復印機、通信設備、網路設備、醫療設備、機器機表設備等的低壓配電系統的單相電源系統
√ 綠燈表示正常工作，紅燈表示故障
√ 單相電湧保護器，帶有監察和脫扣裝置
√ 遠程遙信連接作為故障顯示
本產品安裝於防雷分區概念裡的 LPZ 1 -2 或更高界麵，一般安裝於配電箱中。
凡是電源電湧保護器都須安裝相應的保險絲，從而電源系統具備SPD脫扣裝置和保險絲同時保護的雙重保險，安裝保險絲時取值應依據如下：
1. 保險絲不能大於避雷器最大的後備保險絲強度。
2. 供電回路最大能供出的電流值，當過載或短路時，應能使保險絲燒掉
3.滿足1和2的前提下，避雷器通過最大泄流，保險絲不被燒斷。
1. 將本產品安裝在標準的35mm寬電氣安裝導軌上。
2 . 接線應保證牢固及可靠，選用截麵積為 4mm2以上、耐壓不低於 AC500V 的絕緣銅導線，並應盡量短。
3. 如需遙信告警，可將信號線與遙信端子 1 & 2，相連接。
4. 接線完畢，經檢查無誤後接通供電電源，合上斷路器，麵板上的指示燈顯示綠色，表示該電源避雷器正常工作。
安裝完成後應定期檢查電湧保護器的工作情況，特別是雷電過後，應及時檢查。一旦發現其前端空開、熔斷器跳開或麵板上的指示窗口顯示為紅色時，應立即更換。
1.為瞭您的安全，我們強烈建議請斷開電源的情況下安裝，以免發生意外。
2.安裝人員須具有防雷專業資質並且按照電工安全常規要求操作和安裝。
