一、前言

看守所監倉對講系統也叫在押人員報告對講系統或受虐報警系統，是全國司法監獄、公安看守所安防信息化建設中日常使用最為普遍的一套系統。監倉對講系統其主要目的是便於管理人員及時響應各個監倉在押人員的呼叫報警，瞭解獄情，及時製止監倉發生的意外，需要通話雙方能一字不漏地聽清，顯然，全雙工通訊技術、電信級高清晰音質才是王道。

南昌安網谷科技有限公司采用當前較為流行及穩定的CAN總線技術，CAN總線是具有通信速率高、容易實現、且性價比高等諸多特點的一種已形成國際標準的現場總線。基於此技術研發推出全雙工，總線製佈線的監倉對講模式完全滿足瞭上述要求，佈線、安裝和維護都很簡潔，從主機到分機一根4芯線，維修簡單；整體費用經濟，是每個看守所可以用得起的產品；產品通訊采取電信級技術，無電流聲、無雜音，分機音量足夠大，拾音范圍滿足監倉環境要求，使主機和分對講實時、流暢、清晰。該系統同樣可以用於醫院、辦公區、工廠、學校等全雙工對講場所。

 二、系統功能及特點

萬谷WG-HBN四芯CAN總線型監倉對講系統整體經濟適用、安裝維護簡單，對於當前高價位的IP網路對講系統而言，優勢明顯，更適合在各級看守所、拘留所、戒毒所安裝使用。

1、全雙工、雙向實時對講功能
不管是什麼產品，對講效果關乎整個系統的應用好與壞，是首要條件！
 （1）、值班乾警實現與監倉分機之間的全雙工對講，使監管更便捷；
 （2）、當監倉分機呼叫對講主機時，對講主機語音提示，同時LED顯示呼叫分機號，主機提起聽筒與分機對講，聲音清晰明亮、無雜音；
 （3）、分機內置高靈敏度話筒、喇叭；
 （4）、分機采用鋁合金防暴、防水麵板，可嵌入式或外掛式墻體安裝，進出線孔隱藏，具有防拆、防人為暴力破壞功能。

 2、監聽功能
 （1）、對講主機可實時監聽分機在押人員談話；
 （2）、監聽和對講可隨時切換；
 （3）、監聽情景下分機處無任何察覺。
 3、呼叫報警功能
 （1）、監倉分機采用一鍵觸發呼叫、報警求救，對講主機語音提示並處警；
 （2）、報警求救時，如本級對講主機未進行處理時，可在預先設定的時間內，自動上傳至上級主機，實現報警分級上傳監管，做到處警疏而不漏；

（3）、具有自動免提接聽功能。
三、產品說明：

（1）主機示意圖

（2）、主機技術參數

主機電源：交流220V直接供電，可外接18V 2A以上電源。

主機最大工作電流：2A

主機音頻輸出功率：5W

主機報警觸點：AC220V 2A，DC12V 4A

總線工作電壓：DC18V

工作電流：200mA

工作環境：-35℃～60℃

提示方式：電子音樂

接聽及通話時長：可自動接聽，150秒後自動切斷

主機尺寸：430*260*55 mm(L×W×H)

（3）、對講主機主要功能：

主機有雙排LED顯示，可顯示呼入號碼，呼叫狀態等。

主機可設定呼叫時的提示音量。

具有外接錄音介面，可外接錄音設備進行錄音。

須配合分機方可使用，與分機之間全雙工對講。

分機呼叫時，主機LED上有分機號碼顯示及音樂聲提示。

可同時顯示多路分機的呼叫，並記憶保持；不論主機是在待機、通話還是廣播狀態下，分機可正常呼入，最近呼叫分機優先響應。

分機呼叫無人接聽時，可自動存儲分機呼叫號，最多可儲存最後呼入的十組號碼。

可對單個分機進行監聽。

可同時與多路分機對講（組呼、群呼）。

一根四芯總線與所有分機聯接通訊。

臺式或壁掛安裝。

（4）、金屬防暴對講分機

防暴分機，采用金屬防爆麵殼，嵌入式安裝，堅固耐用。

采用編碼方式，可任意設定分機號碼。放音逼真、清晰。

須配合主機方可使用，與主機之間是全雙工對講。

可呼叫值班室主機及對講。

分機呼叫時，主機有音樂提示及LED上會有分機號碼顯示。

緊急情況下可作緊急按鈕直接向主機報警。

可外接呼叫按鈕和監室門燈。

與主機間隻需一條四芯總線連接。

分機技術參數

工作電壓：DC 18V

工作電流：靜態30mA 最大350mA

工作環境：-35℃～60℃

提示方式：電子振鈴

分機尺寸：220mm×155mm×60mm

暗盒預埋尺寸：190mm×135mm×55mm

按具體的分佈，每組主機配置的分機各采用1臺18V 6A～10A的系統電源供電。

分機采用分段供電時按分機的數量來選取，電源有分18V 6A、10A、14A三種選擇。

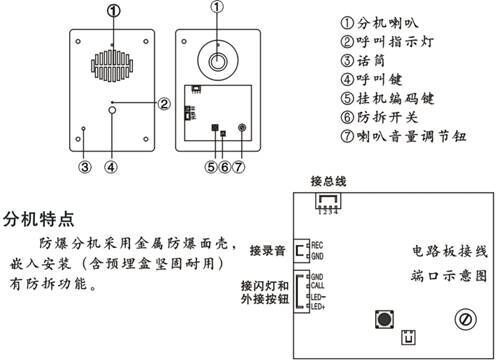

（5）、分機示意圖

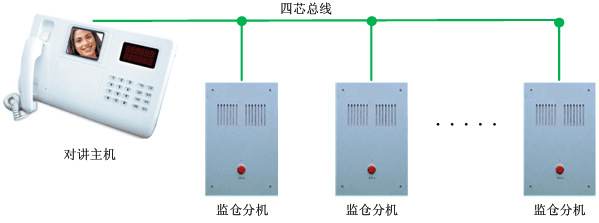

（6）、佈線拓樸圖

本系統主機與分機間佈線采用四芯銅芯聚氯乙烯絕緣電線，總線線徑視線長短采用RVV4*0.5mm以上，如：200m(0.5mm) 300m(0.6mm) 500m(0.8mm)  1000m(1.00mm)。

四、售後服務

本公司所有產品自售出之日起一年內可以免費保修（不含人為損壞）；免費提供各種技術支持和安裝指導、終身維護。公司也可根據客戶的不同要求設計、改裝特殊型產品，並提供相應的技術支持。

1．產品在正常保修期內，凡屬正常使用情況下由於本身質量問題引起的硬件故障，安網谷科技承諾一年免費保修，終身維護。
2．保修期內以下情況將實施有償維修服務，並收取適當維修費。
五、產品配置清單（以一個看守所25個監室安裝為例）

 產品外觀及功能若有變化，不能及時更新，敬請咨詢索取最新資訊！

南昌安網谷科技有限公司

聯系電話：0791-86861867、18942210707
QQ：18942210707 534687557

更多信息請瀏覽公司官網http//:www.jxwg.com.cn
