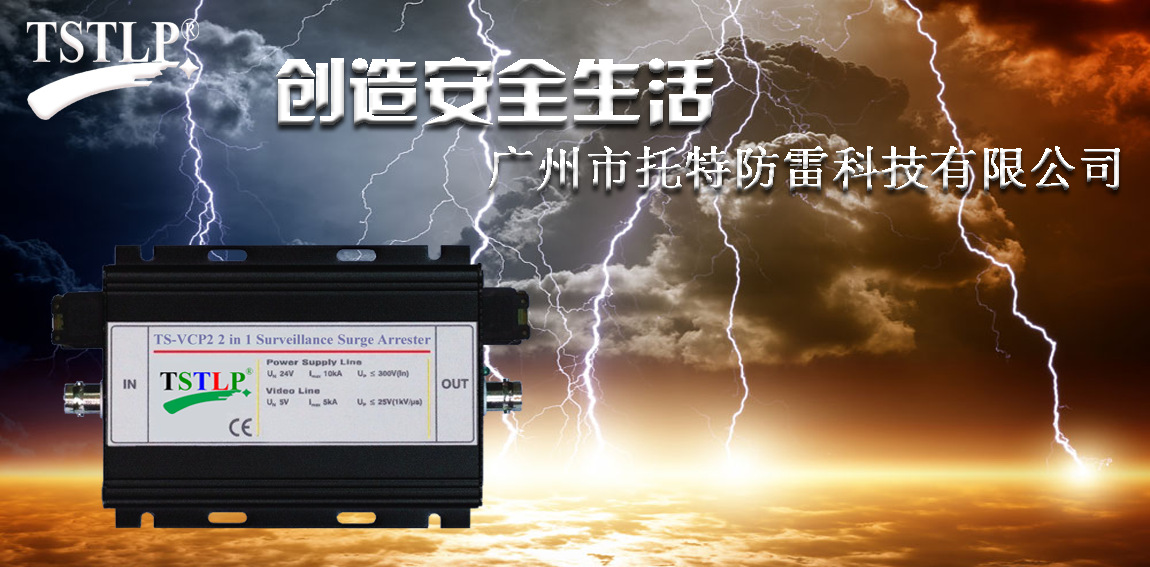

TS-VCP3N 視訊監控二合一信號防雷器 主要用於監控系統電源、視訊信號傳輸二種線路的電湧保護；對監控設備（電源、攝影機）的監控保護。廣泛用於銀行系統(CCTV系統）、小區安防系統、學校、企業、道路安全防護等監控設備。
型號 | TS-VCP2 | |||||
保護線 | 視訊線 | 電源線 | ||||
標稱電壓 | Un | 5V- | 220V- | 48V- | 24V- | 12V- |
標稱放電電流 (8/20) | In | 2.5KA (線-屏蔽) 5KA (線-地) | 5KA | 5KA | 5KA | 5KA |
最大放電電流 (8/20) | Imax | 5KA (線-屏蔽) 10KA (屏蔽-地) | 10KA | 10KA | 10KA | 10KA |
In時電壓保護級別 | Up | ≤25V (線-屏蔽) ≤25V (屏蔽-地) | ≤950V(L-N) | ≤450V(L-N) | ≤300V(L-N) | ≤240V(L-N) |
1kV/µs時電壓保護級別 | Up | ≤25V (線-屏蔽) ≤25V (屏蔽-地) | --- | --- | --- | --- |
響應時間 | tA | ≤1ns (線-屏蔽) ≤100ns (屏蔽 –地) | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
帶寬 | fG | 10MHz | --- | --- | --- | --- |
最大數據傳輸率 | Vs | 16Mbits/s | --- | --- | --- | --- |
串聯阻抗 | / | --- | --- | --- | --- | --- |
插入損耗 | / | 0.4dB | --- | --- | --- | --- |
連接方式 (輸入/輸出 | / | BNC 插頭 | 接線端子 | 接線端子 | 接線端子 | 接線端子 |
工作溫度范圍 | / | -40°C...+80°C | ||||
接地方式 | / | 接地螺絲 | ||||
外殼 | / | 鋁型材料 | ||||
測試標準 | / | IEC 61643-21; GB 18802.21; YD/T 1542 | ||||
認證 | / | CE(LVD,EMC) | ||||
適用於銀行監控系統、小區安防系統、學校、企業、道路安全防護等監控設備。
√ 對於電源保護綠燈表示正常工作，紅燈表示故障
√ 攝機電源、視訊信號二路綜合保護
√ 通流量大，殘壓低
√ 響應時間快、多級保護、對傳輸信號乾擾小
√ 體積小，可安裝在35mm寬電氣安裝導軌

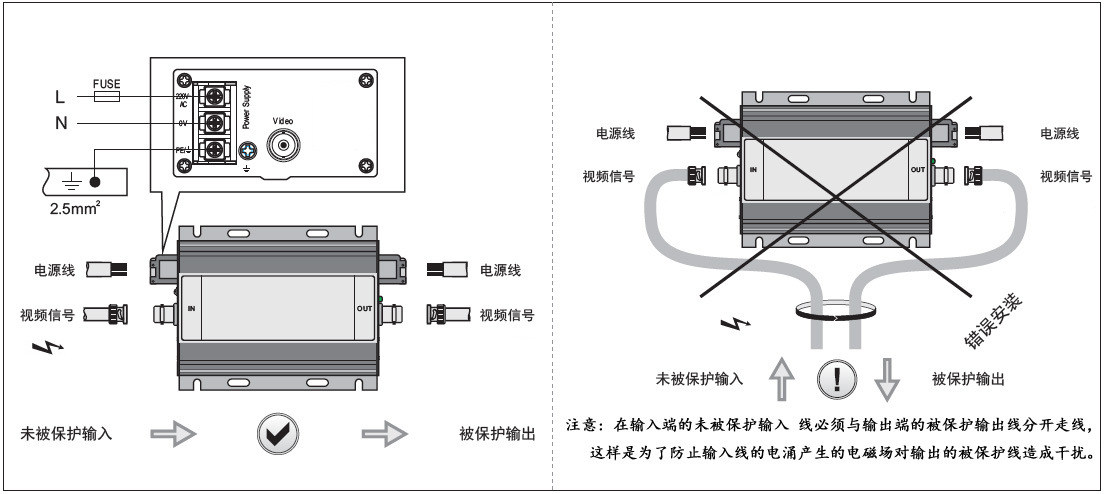

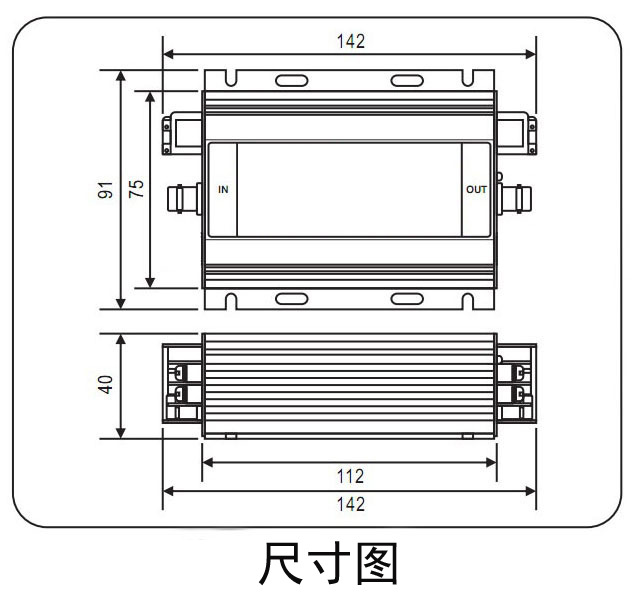

1. 本產品是串聯接入通信線路中
2.將本產品安裝在標準的35mm寬電氣安裝導軌上。
3.產品IN端為為輸入端，與信號通道相連；OUT端為輸出端，與被保護的設備相連。
註意：在產品電源輸入端前，需加上相應的保險絲或空開。
4. 從防雷器的底部接地螺絲引出接地線應與接地系統可靠連接，可選用2.5mm2接地線，接地線應盡可能短。
5. 通電後產品的綠色提示燈亮，表示正常工作。
安裝完成後應定期檢查電湧保護器的工作情況，特別是雷電過後，應及時檢查。一旦發現其前端空開、熔斷器跳開或麵板上的指示窗口顯示為紅色時，應立即更換。
1.為瞭您的安全，我們強烈建議請斷開電源的情況下安裝，以免發生意外。
2.安裝人員須具有防雷專業資質並且按照電工安全常規要求操作和安裝。
