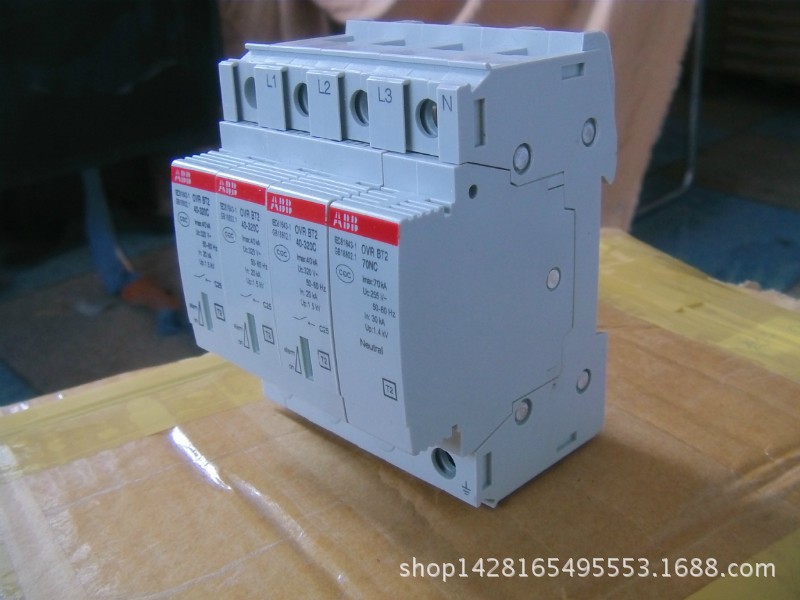

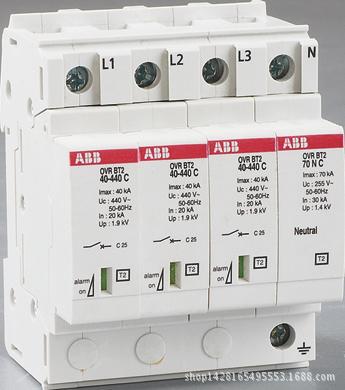

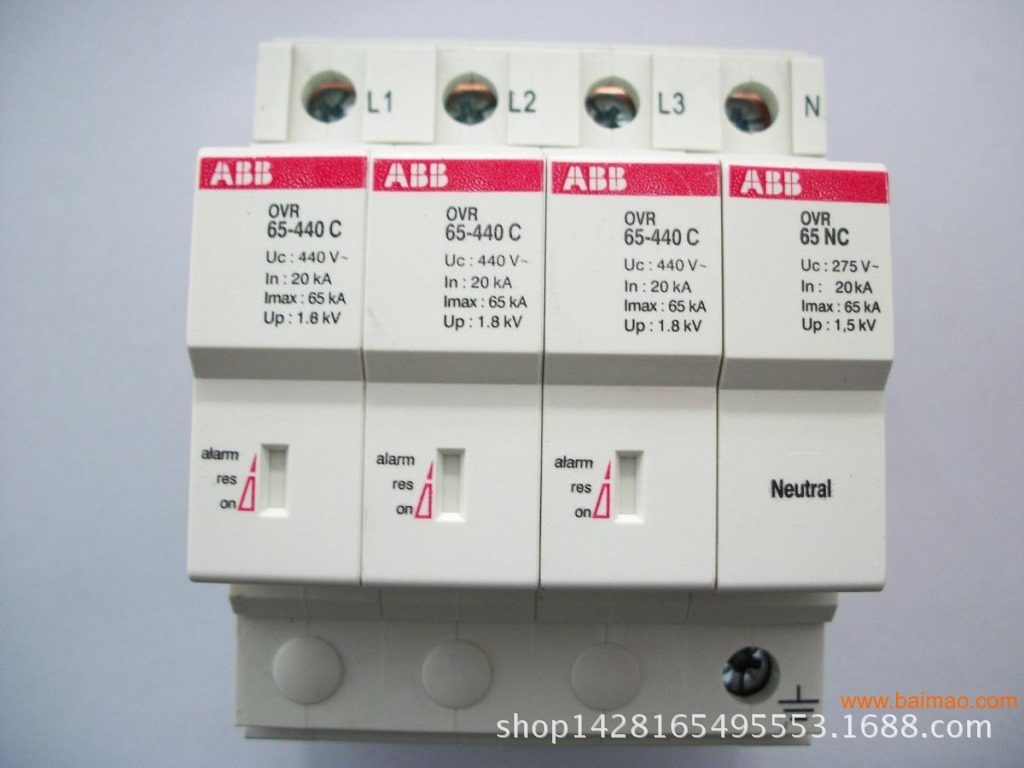

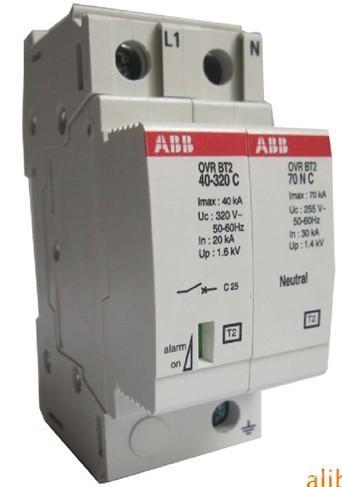

ABB電湧保護器單極OVR T1 25-255-7OVR T1 25-255OVR T1 25-440-50OVR T1 50 NOVR T1 100 N單極+中性線OVR T1 1N-25-255OVR T1 1N-25-255 TS三極OVR T1 3L-25-255 TS三極+中性線OVR T1 3N-25-255-7OVR T1 3N-25-255OVR T1 3N-25-255 TS四極OVR T1 4L-25-255 TSOVR Type 1+2電湧保護器型號單極OVR T1+2 15-255-7OVR T1+2 25-255 TS三極+中性線OVR T1+2 3N-15-255-7OVR Type 2電湧保護器-固定式型號單極OVR 15-275OVR 15-440OVR 40-275OVR 40-440OVR 40-440sOVR 65-275sOVR 65-440sOVR 65-660s單極+中性線OVR 1N-10-275OVR 1N-15-275OVR 1N-40-275三極+中性線OVR 3N-10-275OVR 3N-15-275OVR 3N-40-275OVR Type2電湧保護器-插拔式型號雙極OVR 2-15-75s P TSOVR 2-15-75 P TSOVR 2-15-75 P三極+中性線OVR 3N-40-385 P TSOVR BT2 Type2電湧保護器-插拔式型號單極OVR BT2 15-320 POVR BT2 15-440 POVR BT2 40-320 POVR BT2 40-440 POVR BT2 70-320s POVR BT2 70-440s POVR BT2 100-440s P TSOVR BT2 100 N P單極+中性線OVR BT2 1N-15-320 POVR BT2 1N-40-320 POVR BT2 1N-70-320s P OVR BT2 1N-70-440s P TS三極+中性線OVR BT2 3N-15-320 POVR BT2 3N-15-440 POVR BT2 3N-40-320 POVR BT2 3N-40-440 P TSOVR BT2 3N-70-320s P TSOVR BT2 3N-70-440s P TS芯體型號OVR BT2 15-320 COVR BT2 15-440 COVR BT2 40-320 COVR T2 40-385 C (1)OVR BT2 40-440 COVR BT2 70-320s COVR BT2 70-440s COVR BT2 70 N COVR T2 70 N C備註(1)：OVR 3N-40-385 P TS的N-PE芯體OVR PV電湧保護器-用於光伏(太陽能)系統的保護型號三極OVR PV 30-75 P TSOVR PV 40-600 POVR PV 40-600 P TSOVR PV 40-1000 POVR PV 40-1000 P TSOVR PV 65-75s P TSOVR PV 70-600s P TSOVR PV 70-1000s P TSOVR TC電湧保護器-用於數據傳輸線與電話線的保護型號OVR TC 6VOVR TC 12VOVR TC 24VOVR TC 48VOVR TC 200VOVR TC 200 FR
一：浪湧保護器，防雷器，電湧保護器 詳細說明
基本信息
浪湧保護器
浪湧保護器
最原始的浪湧保護器羊角形間隙，出現於19世紀末期，用於架空輸電線路，防止雷擊損壞設備絕緣而造成停電，故稱“浪湧保護器”。20世紀20年代,出現瞭鋁浪湧保護器,氧化膜浪湧保護器和丸式浪湧保護器。30年代出現瞭管式浪湧保護器。50年代出現瞭碳化矽防雷器。70年代又出現瞭金屬氧化物浪湧保護器。現代高壓浪湧保護器，不僅用於限製電力系統中因雷電引起的過電壓，也用於限製因系統操作產生的過電壓。
浪湧保護器圖集(15張)
突波
浪湧也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓。本質上講，浪湧是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖，。可能引起浪湧的原因有：重型設備、短路、電源切換或大型發動機。而含有浪湧阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免於受損。
防雷器
浪湧保護器，也叫防雷器，是一種為各種電子設備、機器機表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的乾擾突然產生尖峰電流或者電壓時，浪湧保護器能在極短的時間內導通分流，從而避免浪湧對回路中其他設備的損害。
基本與特點
保護通流量大，殘壓極低，響應時間快；
· 采用最新滅弧技術，徹底避免火災；；
· 采用溫控保護電路，內置熱保護；
· 帶有電源狀態指示，指示浪湧保護器工作狀態；
· 結構嚴謹，工作穩定可靠。
分析浪湧保護器
雷電災害是最嚴重的自然災害之一,全世界每年因雷電災害造成的人員傷亡、財產損失不計其數。隨著電子、微電子集成化設備的大量應用,雷電過電壓和雷擊電磁脈沖所造成的系統和設備的損壞越來越多。因此,盡快解決建築物和電子信息系統雷電災害防護問題顯得十分重要。
隨著相關設備對防雷要求的日益嚴格,安裝浪湧保護器(Surge Protection Device, SPD)抑製線路上的浪湧和瞬時過電壓、泄放線路上的過電流成為現代防雷技術的重要環節之一。
1 雷電的特性
防雷包括外部防雷和內部防雷。外部防雷以接閃器(避雷針、避雷網、避雷帶、避雷線)、引下線、接地裝置為主,其主要的功能是為瞭確保建築物本體免受直擊雷的侵襲,將可能擊中建築物的雷電通過避雷針(帶、網、線)、引下線等泄放入大地。內部防雷包括防雷電感應、線路浪湧、地電位反擊、雷電波入侵以及電磁與靜電感應的措施。其基本方法是采用等電位聯結,包括直接連接和通過SPD間接連接,使金屬體、設備線路與大地形成一個有條件的等電位體,將因雷擊和其他浪湧引起的內部設施分流和感應的雷電流或浪湧電流泄放入大地,從而保護建築物內人員和設備的安全。
雷電的特點是電壓上升非常快(10μs以內),峰值電壓高(數萬至數百萬伏),電流大(幾十至幾百千安),維持時間較短(幾十至幾百微秒),傳輸速度快(以光速傳播),能量非常巨大,是浪湧電壓中最具破壞力的一種。
2 浪湧保護器的分類
SPD是電子設備雷電防護中不可缺少的一種裝置,其作用是把竄入電力線、信號傳輸線的瞬時過電壓限製在設備或系統所能承受的電壓范圍內,或將強大的雷電流泄流入地,保護被保護的設備或系統不受沖擊。
2. 1 按工作原理分類
按其工作原理分類, SPD可以分為電壓開關型、限壓型及組合型。
(1)電壓開關型SPD。在沒有瞬時過電壓時呈現高阻抗,一旦響應雷電瞬時過電壓,其阻抗就突變為低阻抗,允許雷電流通過,也被稱為“短路開關型SPD”。
(2)限壓型SPD。當沒有瞬時過電壓時,為高阻抗,但隨電湧電流和電壓的增加,其阻抗會不斷減小,其電流電壓特性為強烈非線性,有時被稱為“鉗壓型SPD”。
(3)組合型SPD。由電壓開關型組件和限壓型組件組合而成,可以顯示為電壓開關型或限壓型或兩者兼有的特性,這決定於所加電壓的特性。
2. 2 按用途分類
按其用途分類, SPD可以分為電源線路SPD和信號線路SPD兩種。
2. 2. 1 電源線路SPD
由於雷擊的能量是非常巨大的,需要通過分級泄放的方法,將雷擊能量逐步泄放到大地。在直擊雷非防護區(LPZ0A)或在直擊雷防護區(LPZ0B)與第一防護區(LPZ1)交界處,安裝通過Ⅰ級分類試驗的浪湧保護器或限壓型浪湧保護器作為第一級保護,對直擊雷電流進行泄放,或者當電源傳輸線路遭受直接雷擊時,將傳導的巨大能量進行泄放。在第一防護區之後的各分區(包含LPZ1區)交界處安裝限壓型浪湧保護器,作為二、三級或更高等級保護。第二級保護器是針對前級保護器的殘餘電壓以及區內感應雷擊的防護設備,在前級發生較大雷擊能量吸收時,仍有一部分對設備或第三級保護器而言是相當巨大的能量,會傳導過來,需要第二級保護器進一步吸收。同時,經過第一級防雷器的傳輸線路也會感應雷擊電磁脈沖輻射。當線路足夠長時,感應雷的能量就變得足夠大,需要第二級保護器進一步對雷擊能量實施泄放。第三級保護器對通過第二級保護器的殘餘雷擊能量進行保護。根據被保護設備的耐壓等級,假如兩級防雷就可以做到限製電壓低於設備的耐壓水平,就隻需要做兩級保護;假如設備的耐壓水平較低,可能需要四級甚至更多級的保護。
