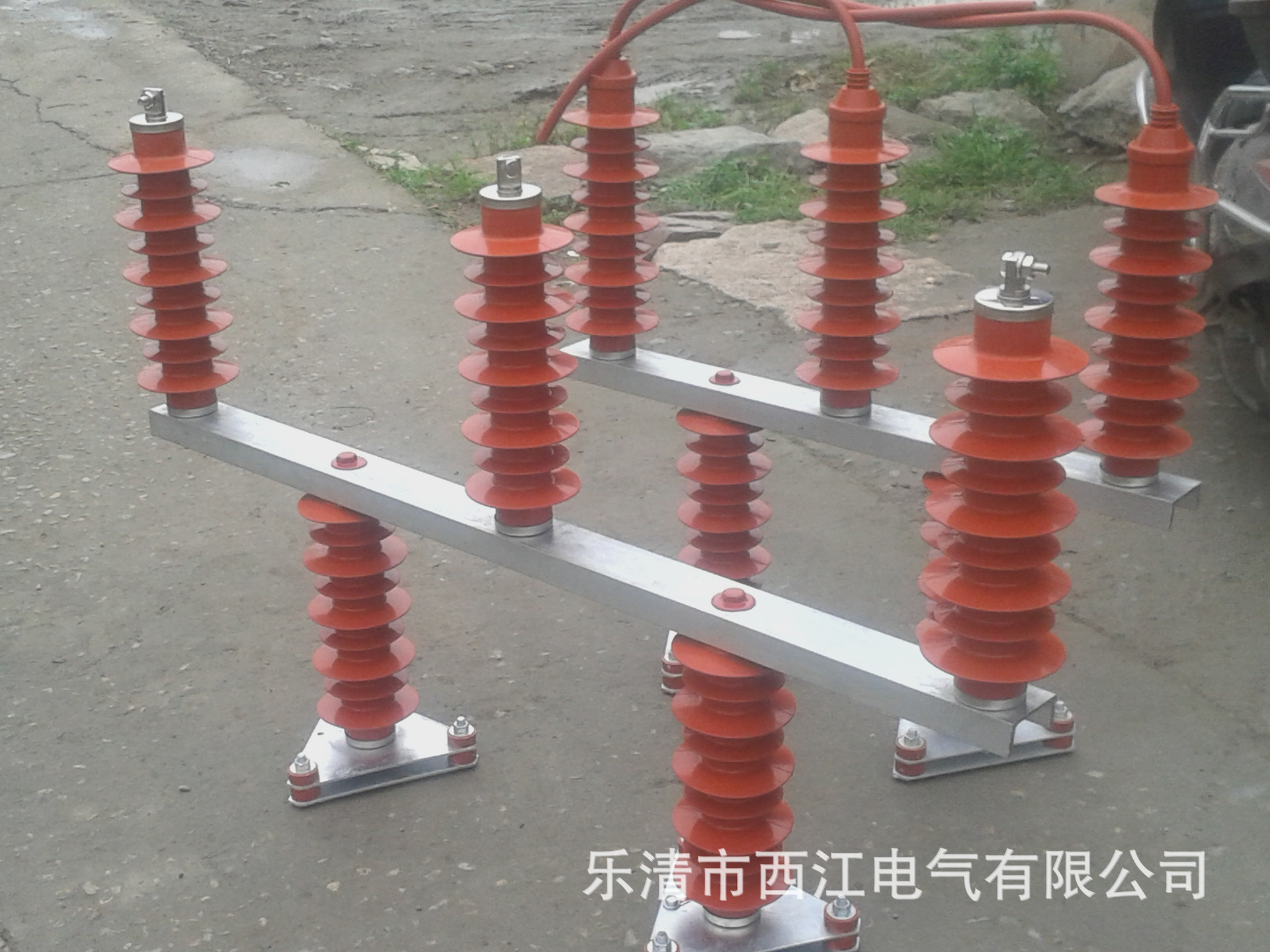

三相組合式過電壓保護器

概述：

三相組合式過電壓保護器（以下簡稱保護器）是一種新型的過電壓保護器，用於限製大氣過電壓和各種真空開關引起的操作過電壓。在對相地之間的過電壓提供保護的同時，又對相間過電壓提供保護，一臺保護器可代替六臺常規R型避雷器的功能，是普通避雷器性能上無法相比的。

性能優點：

1、采用四星型接法（即俗稱的三叉戟式接法），設公共中性點，不但可以大大降低相 間過電壓，而且相對地保護水平也有質的提高，真正起到瞭對真空開關操作過電壓的有效限製；

2、選用抗老化、憎水性強的矽橡膠復合材料作為外絕緣，整體硫化一次成型法生產。具有重量輕、散熱性好、耐震動、防爆、耐污穢、密封性高等優點，電氣絕緣和機械性能優於瓷外套和采用常規套裝復合外套工藝生產的產品；

3、高壓側采用絕緣電纜從產品內部引出接線，極大的縮小瞭並排保護器各單元之間的相間絕緣距離，外型結構緊湊輕巧，安裝使用方便；

4、無間隙保護器采用通流容量大、殘壓比低（不高於1.65）的優質非線性金屬氧化物閥片作為主工作電氣元件，性能遠遠優於GB11032-2000的要求，無重大系統故障正常使用下，可安全運行數年；

5、有間隙保護器選用瞭特種均壓照射間隙，沖擊系數可降低到0.75左右，與閥片達到最理想配合，工作特性和安全特性均更優於常規串聯間隙產品，保護性能優異，小能量操作過電壓下，間隙動作壽命可達10萬次，特別適用於操作較頻繁的環境使用。

使用條件：

1、適用於戶內、外（詳見具體產品型號）；

2、環境溫度-40℃ ~ +40℃；

3、海拔高度2000m及以下（高於2000m應選用專用高原型產品）；

4、電源頻率不小於48Hz，不大於62Hz；

5、地震烈度8度及以下；

6、最大風速35m/s及以下；

7、重污穢及以下；

8、對有間隙結構，安裝點短時工頻電壓升高不應超過保護器額定電壓；

對無間隙結構，安裝點持續電壓波動不應超過保護器持續運行電壓；

性能優點：

1、采用四星型接法（即俗稱的三叉戟式接法），設公共中性點，不但可以大大降低相 間過電壓，而且相對地保護水平也有質的提高，真正起到瞭對真空開關操作過電壓的有效限製；

2、選用抗老化、憎水性強的矽橡膠復合材料作為外絕緣，整體硫化一次成型法生產。具有重量輕、散熱性好、耐震動、防爆、耐污穢、密封性高等優點，電氣絕緣和機械性能優於瓷外套和采用常規套裝復合外套工藝生產的產品；

3、高壓側采用絕緣電纜從產品內部引出接線，極大的縮小瞭並排保護器各單元之間的相間絕緣距離，外型結構緊湊輕巧，安裝使用方便；

4、無間隙保護器采用通流容量大、殘壓比低（不高於1.65）的優質非線性金屬氧化物閥片作為主工作電氣元件，性能遠遠優於GB11032-2000的要求，無重大系統故障正常使用下，可安全運行數年；

5、有間隙保護器選用瞭特種均壓照射間隙，沖擊系數可降低到0.75左右，與閥片達到最理想配合，工作特性和安全特性均更優於常規串聯間隙產品，保護性能優異，小能量操作過電壓下，間隙動作壽命可達10萬次，特別適用於操作較頻繁的環境使用。

型號定義：

保護對象 ：A —電機型 C — 電容型

B —電站型（並通用於常規配電領域）

特征電壓：執行老國標產品標註額定電壓，包括3.8、7.6、12.7、24、42；

執行新國標產品標註系統電壓，包括3、3.15*、6、6.3*、10、10.5*、20、35

（其中帶*的為電機型）

結構型式：C — 串聯間隙 F — 復合外套（或不特別標明）

I —正方型底座 Ⅱ — 長方型底座（或不特別標明）

T — T型底座

相間距離：包括85、131、150、200、310、400、630等

使用環境：N — 僅用於櫃內 IN — 戶內使用（或不特別標明）

W1—戶外用，帶電纜 W2 — 戶外用，不帶電纜

GY—僅用於高海拔地區

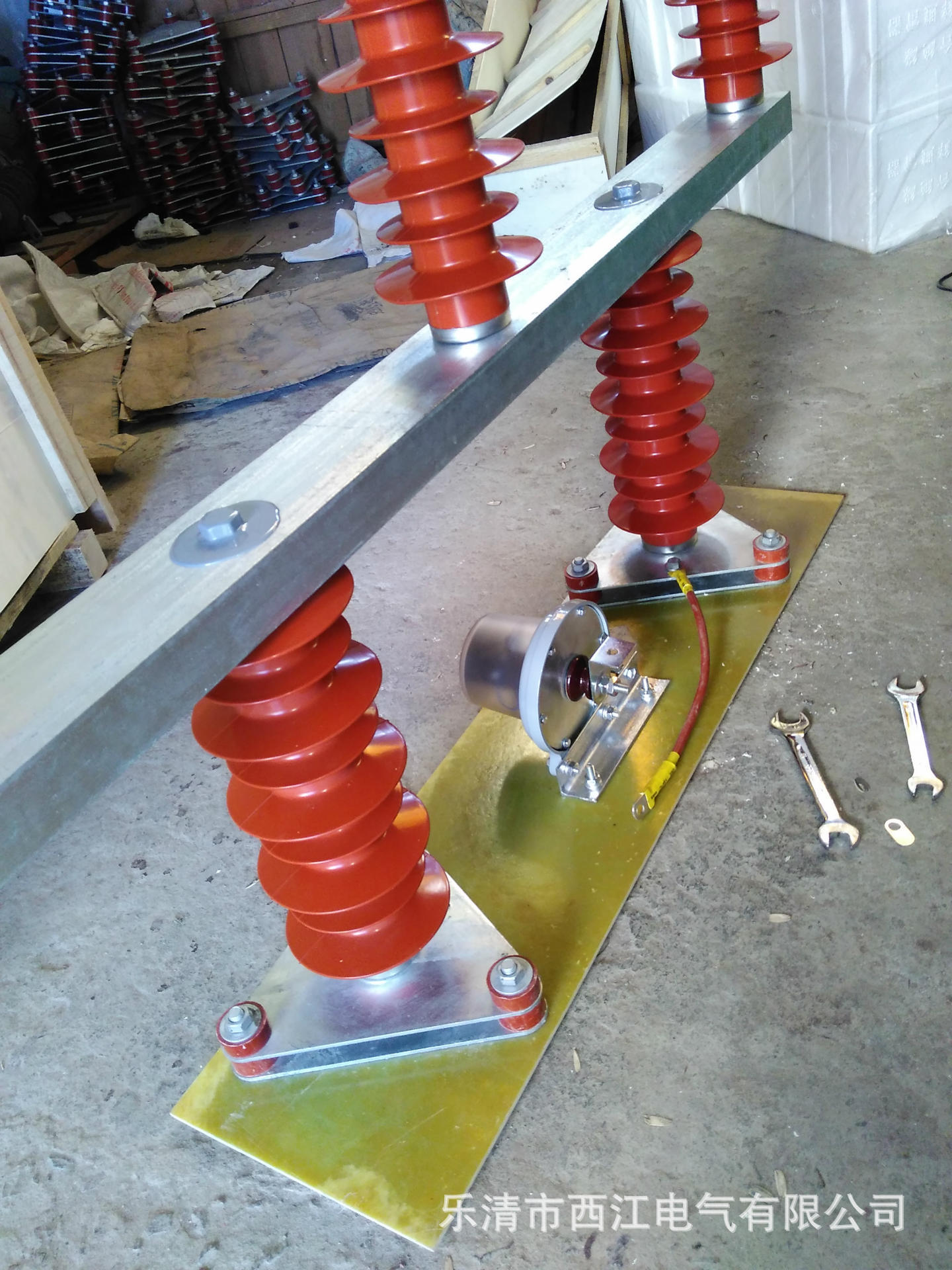

附加功能：J — 帶計數器 IM — 帶智能監測機

典型參數：

表一 有間隙SBB-A系列（電機型）

表二 有間隙SBB-B系列（電站、配電通用型）
