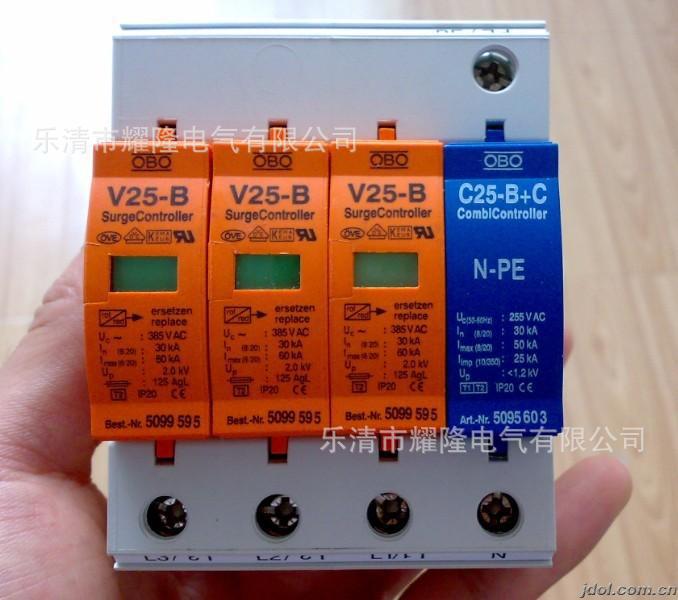

特性一覽表V 25-B+C

使用優點

帶標志端子,安裝簡便

可以應付頻繁的電湧電流的沖擊

B+C聯合保護器，應用於建築物整體空間較小的場合

隻在總配電櫃內安裝一套保護器

可插拔式部件

保護器模塊損壞後可以帶電插拔更換

內部連接的保護器底座，1到4片的底座及模塊數

容易安裝

熱感斷路器和視窗指示裝置

對保護器的工作狀態一目瞭然

帶NPE火花間隙模塊的保護器

使用范圍廣（適用於TN、TT和IT電網），
結構更安全

V 25-B+C/NPE具有反向插入保護

保證保護器模塊簡單、專業的安裝

B+C登記電湧保護器
型號

V 25-B+C

150

320

385

最大持續操作電壓UC AC
（最大允許操作電壓）UC DC

150 V~
200 V~

330 V~
410 V~

385 V~
505 V~

雷電保護區

0→2

等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1

B+C
Ⅰ級→Ⅱ級

測試標準

IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1

按照DIN VDE 0675 Part6 A 1+A2的測試電流
標稱放電電流In（8/20）

30 kA

整體最大放電電流Imax（8/20）
V 25-B+C/1
V 25-B+C/2
V 25-B+C/3
V 25-B+C/4

50 kA
100 kA
150 kA
200 kA

最大放電浪湧電流（8/80）根據Vds 2031
V 25-B+C/4 Imax

100 kA

電湧電壓測試（10/350）（按照IEC 61312-1(02.95)設定的雷電流參數）
脈沖電流Iimp
電量Q
單位能量W/R

8 kA
4 As
16 kJ/Ω

7 kA
3.5 As
12 kJ/Ω

7 kA
3.5 As
12 kJ/Ω

1 kA(8/20)時的電壓保護水平Up
5 kA(8/20)時Up
In時Up

≤450 V
≤500 V
≤600 V

≤750 V
≤850 V
≤1150 V

≤1.0 kV
≤1.2 kV
≤1.5 kV

響應時間TA

<25 ns

短路耐受能力25 kA時的最大後備保險絲

60 Agl/gG

連接線橫截麵積

2.5-25 mm2（多股軟線，連接端加護套）
2.5-35 mm2（單股、多股線）

安裝位置

35 mm導軌（符合EN 50022）

Ip等級

IP 20

溫度范圍υ

-40℃到+85℃

模塊NPE
標稱電壓UN

C 25-B+C/NPE
230 V/50-60 HZ

100 V下的絕緣電阻Rins
浪湧電壓測試（10/350）－根據IEC 61312-1(02.95)規定的雷電參數
峰值電流Iimp
電量Q
單位能量W/R
標稱放電電流In（8/20）
電壓保護水平Up
響應時間tA
UC下的後續電流IF
溫度范圍υ

>10 GΩ


25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃
