產品名稱：三相電源防雷模塊
產品型號：PT-MI-4AC200
一、主要用途：
三相電源電源箱主要用於氣象、交通、通信、郵電、計算機網路、電力、住宅、鐵路等領域，起防雷防浪湧保護作用。
二、主要特點：
◆模塊式設計，更換方便，外型美觀
◆采用溫控斷路技術，避免火災發生
◆（S型）帶遠程告警裝置，方便遠程監視
◆選用進口優質元器件，高可靠質量保證
◆有工作、故障指示
◆響應時間快
◆通流容量大
◆殘壓低
◆安裝方便，維護簡單
三、工作原理：

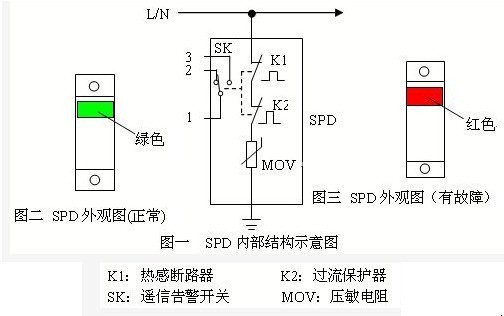

SPD並聯於線路（L/N）與大地之間，在正常工作電壓情況下，MOV處於高阻狀態，相當於線路對地開路，不影響線路正常工作。故障顯示窗口呈綠色，如圖一所示。
當線路由於雷電或開關操作出現瞬時脈沖過電壓時，防雷模塊在納秒級時間內迅速導通，將過電壓短路到大地泄放，當該脈沖過電壓消失後，防雷模塊又自動恢復高阻狀態，不影響用戶供電。
當防雷模塊長期工作在超負荷工作狀態，其性能劣化而發熱到一定溫度，模塊中的熱感斷路器（K1）(如圖二所示)會自動斷開避雷模塊回路，保護電源電路工作不受影響，防止火災發生。
當線路感應過大雷電流時，過流斷路器（K2）迅速斷開，防止SPD爆炸。K1或K2動作後，SPD內脫扣裝置動作，使故障顯示窗口顯示紅色（如圖三所示），提醒用戶更換SPD模塊，同時，脫扣裝置帶動遙信告警開關（SK）動作，輸出故障告警信號。
四、型號、技術參數：
型號 | 標稱通流容量（kA） | 最大通流容量（kA） | 工作電壓（V） | 最大持續工作電壓Uc（V） | 響應時間（ns）＜ | 保護水平Up（kV）＜ | 連接方式 | 外形尺寸（mm） |
PT-MⅠ/4AC200 | 100 | 200 | 380 | 420/385 | 25 | 3.0 | 壓線端子 | 90*68*144 |
PT-MⅠ/4AC160 | 80 | 160 | 2.7 | |||||
PT-MⅠ/4AC120 | 60 | 120 | 2.5 | |||||
PT-MⅠ/4AC100 | 50 | 100 | 2.3 | |||||
PT-MⅠ/4AC80 | 40 | 80 | 2.0 | |||||
PT-MⅡ/4AC60 | 30 | 60 | 385 | 1.8 | 90*68*108 | |||
PT-MⅢ/4AC40 | 20 | 40 | 1.5 | 90*65*72 |
型號 | 標稱通流容量（kA） | 最大通流容量（kA） | 工作電壓（V） | 最大持續工作電壓Uc（V） | 響應時間（ns）＜ | 保護水平Up（kV）＜ | 連接方式 | 外形尺寸（mm） |
PT-MⅠ/3+1AC200 | 100 | 200 | 380 | 420/385 | 25 | 3.0 | 壓線端子 | 90*68*144 |
PT-MⅠ/3+1AC160 | 80 | 160 | 2.7 | |||||
PT-MⅠ/3+1AC120 | 60 | 120 | 2.5 | |||||
PT-MⅠ/3+1AC100 | 50 | 100 | 2.3 | |||||
PT-MⅠ/3+1AC80 | 40 | 80 | 2.0 | |||||
PT-MⅡ/3+1AC60 | 30 | 60 | 385 | 1.8 | 90*68*108 | |||
PT-MⅢ/3+1AC40 | 20 | 40 | 1.5 | 90*65*72 |
五、安裝方法：
1、接線圖如安裝接線圖所示。
2、電源連接導線用不小於10mm2的多股銅線，接地線用不小於16mm2的多股銅線。連接線應盡量的短、直、粗。
3、防雷器前端應串聯合適的熔斷器或空開。

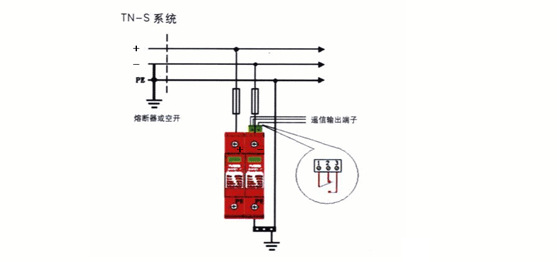

六、安裝接線圖
七、安裝註意事項：
1、安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
2、安裝完畢後將防雷模塊插入到位，檢查工作是否正常。
3、當防雷器的模塊故障顯示窗口指示紅色時（遙信端子輸出告警信號），則表示防雷器發生故障，應及時更換。
4、防雷器無須特別維護，隻需定期檢查其連接是否有松動，狀態指示是否正常。
