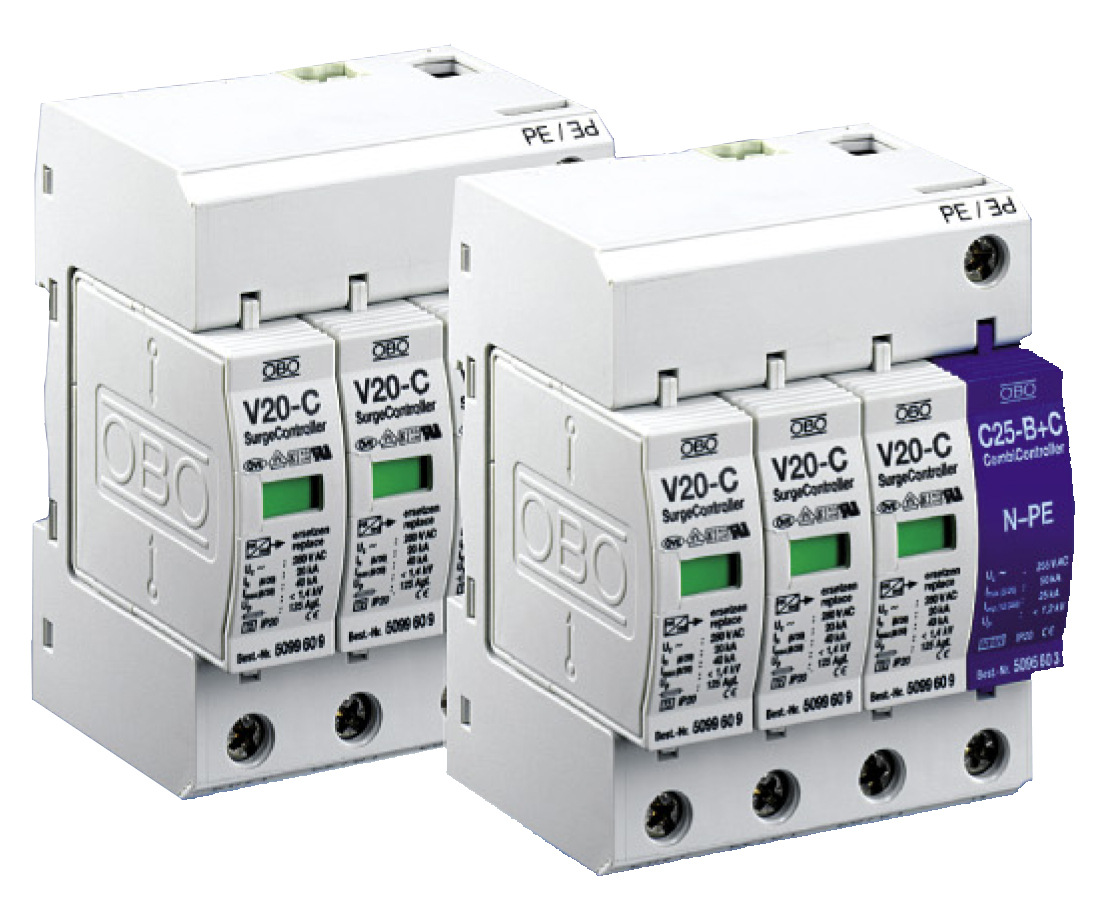

特性V 20-C

使用優點

電量金屬氧化物壓敏電阻

保護器可以應付頻繁的動作,壽命長

可插拔式部件

保護器模塊可以帶電插拔進行測試或更換

1到4片的底座之間已連接進行

通過帶標志端子,安裝簡單

熱感斷路器和視窗指示裝置

對保護器的工作狀態一目瞭然

帶NPE火花間隙模塊的保護器

使用范圍（TN-C-S TN-S TT It），結構更安全

C 25-B+C/NPE具有反向插入保護

保護器模塊簡單、專業的安裝

電湧保護器
型號

V 20-C

75

150

280

320

385

440

550

最大持續操作電壓UC AC
（最大允許操作電壓）UC DC

75 V~
100 V-

150 V~
200 V-

280 V~
350 V-

320 V~
420 V-

385 V~
505 V-

440 V~
585 V-

550 V~
745 V-

雷電保護區

0→2

等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1

C
Ⅱ級

測試標準

IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1

標稱放電電流In（8/20）

15 kA

20 kA

15 kA

整體最大放電電流Imax（8/20）
V 25-B+C/1
V 25-B+C/2
V 25-B+C/3
V 25-B+C/4

40 kA
75 kA
110 kA
150 kA

最大放電電流
（單模塊）Imax（8/20）

40 kA

電壓保護水平
Up在1 kA（8/20）
Up在5 kA（8/20）
Up在In時

≤300 V
≤350 V
≤400 V

≤500 V
≤650 V
≤700 V

≤900 V
≤1.1 kV
≤1.4 kV

≤1.0 kV
≤1.3 kV
≤1.6 kV

≤1.2 kV
≤1.5kV
≤1.8 kV

≤1.5 kV
≤1.8kV
≤2.2 kV

≤1.7 kV
≤2.1 kV
≤2.5 kV

響應時間TA

<25 ns

短路耐受能力25 kA時的最大後備保險絲

125 Agl/gG

連接線橫截麵積

2.5-25 mm2（多股軟線，連接端加護套）
2.5-35 mm2（單股、多股線）

安裝位置

35 mm導軌（符合EN 50022）

Ip等級

IP 20

溫度范圍υ

-40℃到+85℃

模塊NPE
標稱電壓UC

C 25-B+C/NPE
230 V/50-60 HZ

100 V下的絕緣電阻Rins
浪湧電壓測試（10/350）－根據IEC 61312-1(02.95)規定的雷電參數
峰值電流Iimp
電量Q
單位能量W/R
標稱放電電流In（8/20）
電壓保護水平Up
響應時間tA
UC下的後續電流IF
溫度范圍υ

>10 GΩ


25 kA
12.5 As
160 kJ/Ω
50 kA
<1.2 kV
<100 ns
100 Arms
-40℃到+85℃

保留技術更改權

特性一覽表V 25-B+C

使用優點

帶標志端子,安裝簡便

可以應付頻繁的電湧電流的沖擊

B+C聯合保護器，應用於建築物整體空間較小的場合

隻在總配電櫃內安裝一套保護器

可插拔式部件

保護器模塊損壞後可以帶電插拔更換

內部連接的保護器底座，1到4片的底座及模塊數

容易安裝

熱感斷路器和視窗指示裝置

對保護器的工作狀態一目瞭然

帶NPE火花間隙模塊的保護器

使用范圍廣（適用於TN、TT和IT電網），
結構更安全

V 25-B+C/NPE具有反向插入保護

保證保護器模塊簡單、專業的安裝
