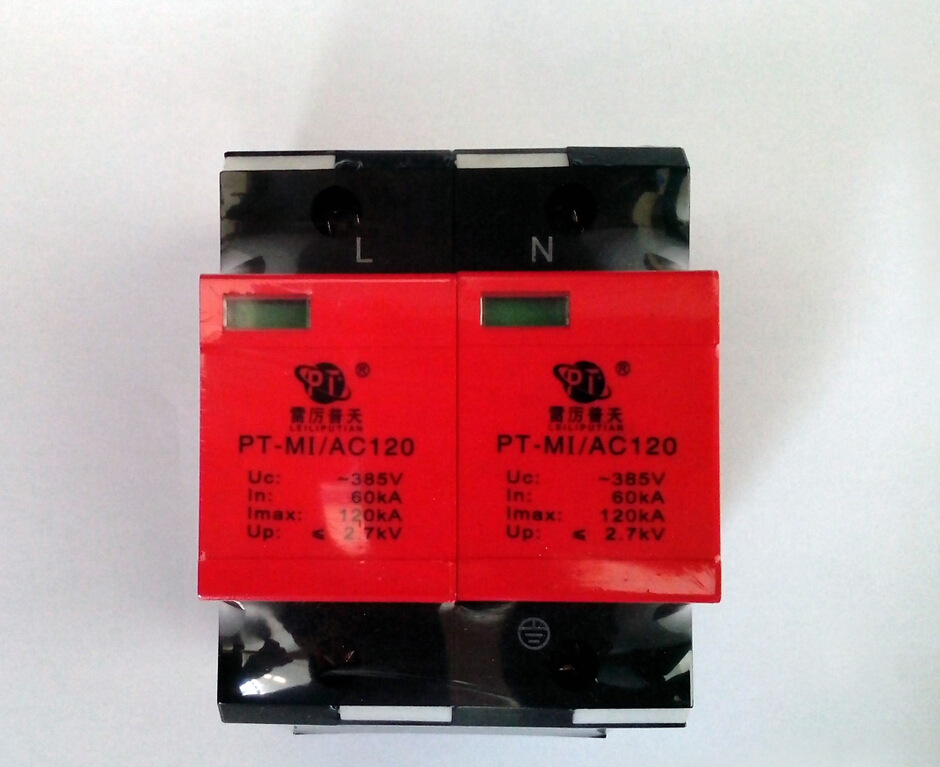

產品名稱：單相電源防雷模塊
產品型號：PT-MI/2AC20
一、主要用途：
三相電源電源箱主要用於氣象、交通、通信、郵電、計算機網路、電力、住宅、鐵路等領域，起防雷防浪湧保護作用。
二、主要特點：
◆模塊式設計，更換方便，外型美觀
◆采用溫控斷路技術，避免火災發生
◆（S型）帶遠程告警裝置，方便遠程監視
◆選用進口優質元器件，高可靠質量保證
◆有工作、故障指示
◆響應時間快
◆通流容量大
◆殘壓低
◆安裝方便，維護簡單
三、型號、技術參數：
型號 | 標稱通流容量（kA） | 最大通流容量（kA） | 工作電壓（V） | 最大持續工作電壓Uc（V） | 響應時間（ns）＜ | 保護水平Up（kV）＜ | 連接方式 | 外形尺寸（mm） |
PT-MⅠ/2AC200 | 100 | 200 | 220 | 420/385 | 25 | 3.0 | 壓線端子 | 90*68*72 |
PT-MⅠ/2AC160 | 80 | 160 | 2.7 | |||||
PT-MⅠ/2AC120 | 60 | 120 | 2.5 | |||||
PT-MⅠ/2AC100 | 50 | 100 | 2.3 | |||||
PT-MⅠ/2AC80 | 40 | 80 | 2.0 | |||||
PT-MⅡ/2AC60 | 30 | 60 | 385 | 1.8 | ||||
PT-MⅢ/2AC40 | 20 | 40 | 1.5 | 90*65*36 | ||||
PT-MⅢ/2AC30 | 15 | 30 | 1.4 | |||||
PT-MⅢ/2AC20 | 10 | 20 | 1.4 |
型號 | 標稱通流容量（kA） | 最大通流容量（kA） | 工作電壓（V） | 最大持續工作電壓Uc（V） | 響應時間（ns）＜ | 保護水平Up（kV）＜ | 連接方式 | 外形尺寸（mm） |
PT-MⅠ/1+1AC200 | 100 | 200 | 220 | 420/385 | 25 | 3.0 | 壓線端子 | 90*68*72 |
PT-MⅠ/1+1AC160 | 80 | 160 | 2.7 | |||||
PT-MⅠ/1+1AC120 | 60 | 120 | 2.5 | |||||
PT-MⅠ/1+1AC100 | 50 | 100 | 2.3 | |||||
PT-MⅠ/1+1AC80 | 40 | 80 | 2.0 | |||||
PT-MⅡ/1+1AC60 | 30 | 60 | 385 | 1.8 | ||||
PT-MⅢ/1+1AC40 | 20 | 40 | 1.5 | 90*65*36 | ||||
PT-MⅢ/1+1AC30 | 15 | 30 | 1.4 | |||||
PT-MⅢ/1+1AC20 | 10 | 20 | 1.4 |
四、安裝接線圖
五、安裝註意事項：
1、安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
2、安裝完畢後將防雷模塊插入到位，檢查工作是否正常。
3、當防雷器的模塊故障顯示窗口指示紅色時（遙信端子輸出告警信號），則表示防雷器發生故障，應及時更換。
4、防雷器無須特別維護，隻需定期檢查其連接是否有松動，狀態指示是否正常。
