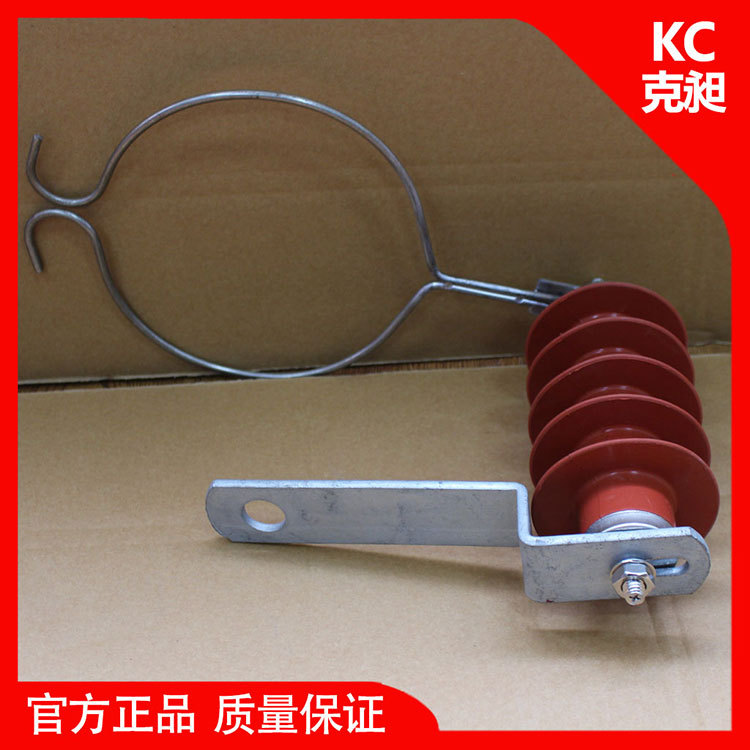

10kV系列架空絕緣線路過電壓保護器（FHY5C-10X-12.7/36）
因雷擊架空絕緣線路引起的直擊雷電過電壓或感應過電壓極易導致絕緣子閃絡或擊穿，工頻電弧集中在絕緣層的擊穿點造成絕緣線路熔化斷線。為瞭防止這一事故，需要在架空絕緣線路上空裝線路過電壓保護器（FHY5C-10X-12.7/36），其作用是在雷擊架空絕緣線路時，將雷電流引向保護器，並切斷工頻續流，避免絕緣子閃絡或擊穿，保護架空絕緣線路，避免引發斷線事故。
1、產品特點
FHY5C-10X-12.7/36優異的保護特性，通過引流環與絕緣導線之間形成的串聯間隙和限流元件的協同作用，有效地切斷工頻續流，避免絕緣導線在雷擊後的斷線事故；
FHY5C-10X-12.7/36特殊力學結構（包括承力骨架、緩沖層）、獨有界麵偶聯技術和矽橡膠外套整體一次成型工藝，確保產品能夠承受較大的機械應力，可靠密封、防爆；
FHY5C-10X-12.7/36運行安全可靠，免維護。即使因異常情況保護器損壞，因有串聯間隙的隔離作用，亦不會影響線路絕緣配合，確保電力系統的運行安全。
2、型號說明
3、主要技術指標
表1 FHY5C-10X-12.7/36保護器主要性能
額定電壓 （ kV） | 額定彎曲負荷 （kN） | 標稱放電電流下的殘壓 （峰值，kV） | 2mS方波電流 (幅值，A) |
12.7 | 1.0 | ≤36 | 150 |
表2 FHY5C-10X-12.7/36保護器串聯間隙與保護性能（串聯間隙100±5mm）
工頻放電電壓 （有效值kV） | 波前沖擊放電電壓 （峰值kV） | 1.2/50μS沖擊放電電壓 （峰值kV） |
≥50 | ≤200 | ≤110 |
