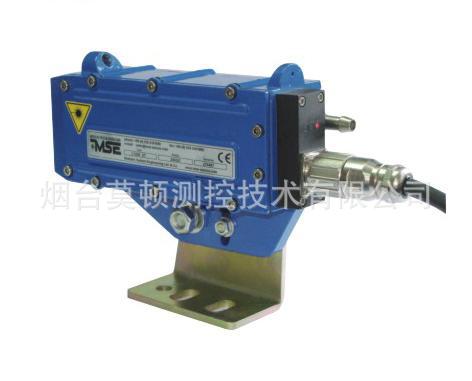

MSE-RT20冷熱金屬檢測器特點：
●使用經調製的紅色可見激光束進行測量
●應用范圍大於20米
●冷熱產品均可檢測
●利用反射棱鏡可檢測6毫米大小的物體
●邊緣分辨率為3毫米/米
●具有紅外濾波功能可用於加熱爐入口
●具有連續自測試功能
●使用LED發光二極管系顯示透鏡的污染程度
●鑄鋁外殼結構堅固，防護等級IP66
●具有水冷氣冷功能
綜述
MSE-RT20冷熱金屬檢測器使用經過調製的激光束和紅外濾光技術實現對冷熱產品的高精度檢測，可在大於20米的工作范圍內對復雜環境下的冷熱物體進行高精度檢測。
MSE-RT20性能優良，特別適用於高精度測量外形狹長的產品，機表安裝調試非常簡單。機表具有連續自測試功能，可以檢測出透鏡的污染程度和返回激光信號的好壞。
MSE-RT20有一組C型繼電器輸出，驅動能力為8A/250VAC,還具有NPN&PNP晶體管輸出，驅動能力500mA。
MSE-RT20采用鑄鋁外殼，進入到氣冷腔內的壓縮空氣，既可以為機表冷卻又可以實現對激光光路的空氣吹掃。采用水冷時，環境溫度可達70℃—80℃。為適應90℃-500℃的高溫，檢測器配備瞭幾款特製反射鏡，同時也可選擇帶有空氣吹掃或氣冷的反射鏡。
性能指標
工作范圍 | 專用反射鏡，超過20米 | 供電電壓 | 24VDC±20% |
邊緣檢測精度 | 誤差控製在3mm/m | 功率 | 1W |
邊緣分辨率 | ±1mm+發散度 | 工作溫度 | -10℃-+40℃無需冷卻 |
響應時間 | 0.05ms開關，邊緣之間10ms | -10℃-+60℃使用氣冷 | |
激光波長 | 650nm紅色可見 | +2℃-70℃使用水冷 | |
激光等級 | 2級，DIN EN60825-1 | 存儲溫度 | -20℃-+70℃ |
激光功率 | 1mW | 輸出1 | C型繼電器，常開/常閉觸點 |
激光發散角 | 0.5mrad | 250VAC，8A，響應時間20ms | |
激光點直徑 | 10米時40mm | 輸出2 | NPN&PNP晶體管輸出 |
20米時80mm | 500mA，45V，最大2A | ||
平均無故障時間 | 32,000小時 | 功能指示 | 綠色發光二極管LED |
電源指示 | 紅色發光二極管LED | 污染指示 | 閃光黃色二極管LED |
機表外殼和冷卻
材料 | Al6鑄鋁，高溫噴塑 | 冷卻方式 | 氣冷+空氣吹掃；水冷+空氣吹掃 |
防護等級 | IEC IP66，DIN 89011 | 氣壓 | 5-15PSI，流量;28-140L/min |
重量 | 1.9kg | 水壓 | 5-10PSI,流量：0.2-0.3L/min |
電纜接頭 | IP65 | 水溫 | 環境溫度低於70℃，使用20℃的冷卻水 |
長度 | 2米 | 環境溫度高於80℃，使用5℃的冷卻水 |
端子接線表
編號 | 顏色 | 功能 |
1 | 紅色 | +24VDC電源 |
2 | 黑色 | 0VDC電源 |
3 | 綠/黃 | 屏蔽/接地 |
4 | 橙色 | 繼電器輸出常閉 |
5 | 白色 | 繼電器輸出公共端 |
6 | 灰色 | 繼電器輸出常開 |
7 | 黃色 | PNP晶體管輸出 |
8 | 紫色 | NPN晶體管輸出 |
專用反光板
外形尺寸圖
典型應用

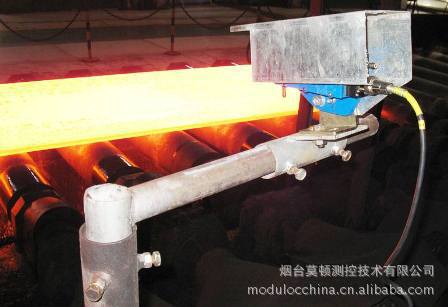

●加熱爐爐門監控：防止產品與爐門發生碰撞
●金屬工業：檢測冷熱產品
●替換光電開關
●其它：物體下落檢測
