概述
XC642C用於控製單臺螺桿壓縮機或較少能及的螺桿機並聯，該控製器主要是通過控製能級調節閥的狀態來達到控製能級的目的，也就實現瞭控製壓縮機輸出的製冷量。控製器通過測得探頭1的壓力信號（轉換對應的電流信號4-20mA）來控製壓縮機電機、能級調節閥的狀態。當然探頭1也可以選用NTC或PTC溫度探頭。控製器內部存儲有不同的製冷劑的飽和壓力與飽和溫度—對應的數據表文件，因此可以自動完成不同單位的相互轉換。
報警管理是通過報警數字輸入來實現的；通過熱鍵（HOT KEY）編程鑰匙可以很方便地實現參數表編程的拷貝工作，方便快捷；通過ModBus RTU通訊協議可以實現通訊功能。
！！！！！！強烈警示！！！！！！
4-20mA壓力探頭的12V是控製器內部提供的，不需要外部提供！不允許和其它任何端子短接；探頭輸入及無源數字輸入端絕對不允許接入220/380Vac工頻電壓！否則，控製器立即燒毀、黑屏，切記！

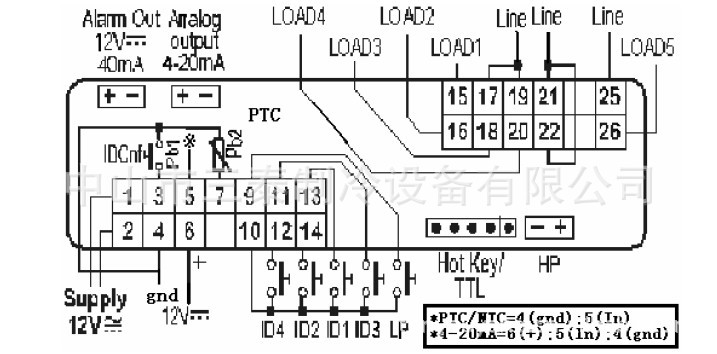

接線圖說明
探頭連接
4-20mA探頭：P1(PP07或PP11)=白(5)-棕(6)
PTC/NTC探頭：P1=接5-4；P2(PTC)=接7-4（P2隻能是PTC探頭）；
ALARM Out=報警輸出
LOAD1、LOAD2、LOAD3、LOAD4、LOAD=負載輸出1、2、3、4、5
Line=控製回路進線
HP=高壓報警數字輸入（無源數字輸入）
Hot Key/TTL=熱鍵編程介面/TTL通訊介面
Supply 12V=交直流兩用12V供電
12V=壓力傳感器12V直流電源供給端（控製器內部提供）
ID1、ID2、ID3、ID4=安全報警數字輸入1、2、3、4（無源數字輸入）
LP=低壓報警數字輸入（無源數字輸入）
IDCnf=可設置的數字輸入（無源數字輸入）
Pb1、Pb2=探頭1、2
註：
1． Analog output 4-20mA=模擬輸出，為可選項，需在訂貨時指明是否需要
2． 17-19端子控製器內部連通，分別為1號繼電器（15端子）及2號繼電器（16端子）的公共端
XC642C
技術參數
外殼：ABS亞光色阻燃塑料
外形尺寸：正麵32×74mm；深：60mm；
安裝尺寸：固定在開孔為71×29mm的麵板上；
防護等級：IP65；
正麵防護等級：使用型號為RG-C前麵板密封墊可達IP65
配線連接：接插端子連接線束，12孔線束1條+14孔線束1條
2孔線束最多3根，根據需要選用
供電電源：根據型號有：12Vac/dc，±10%；24Vac/dc，±10%；50/60Hz
耗電量：最大5VA
顯示：上一行3位紅色數字(LED）和下一行4位橙色數字(LED)顯示
輸入：1路NTC+1路PTC或者2路PTC或者1路4~20mA 壓力探頭+1路PTC探頭
數字輸入：6路無源數字輸入
輸出繼電器：5個繼電器SPST 5(3)A/250Vac，
開路集電療輸出：1路報警輸出：12V，40mA
模擬輸出：4-20mA模擬信號輸出，可用於風扇調速控製的觸發信號（為可選項）
串行輸出：TTL端口輸出，用於接入RS485通訊協議的網路，需要轉換模塊。
通訊協議：標準全文本式ModBus-RTU協議
數據存儲：掉電記憶存儲器（EEPROM）
工作類型：1B
污染等級：普通
軟件等級：A級
工作溫度：0~60℃
儲藏溫度：-25~60℃
相對濕度：20~85RH%（無凝露）
溫度范圍：NTC-40~110℃
分辨率：0.1℃或1℃
精度：在環境溫度25℃時：±0.7℃±1位
