SWP-PID自整定/光柱顯示控製機（外給定或閥位控製）
SWP-LED系列PID外給定（或閥位）控製機/PID外給定（或閥位）光柱顯示控製機適用於需要進行高精度測量控製的系統，可取代放大器直接驅動執行的機構(如閥位等)。
SWP-LED系列PID自整定控製機/PID光柱顯示控製機表集數字機表與模擬機表於一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控製（高亮度LED數位顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，並可選擇雙光柱顯示。
一、主要特點
1、通過簡單快捷的參數設置，即可適配各種分度號,，進一步提高瞭機表的多用性與可靠性。
2、PID參數自整定。
3、同時輸入、顯示測量信號及閥位反饋信號。可分別帶有一路模擬量控製輸出（開關量控製輸出-繼電器正轉、反轉控製）及一路模擬量變送輸出，可適用於各種測量控製場合。
4、自動跟隨外部給定值（或閥位反饋值）進行控製輸出（模擬量控製輸出或繼電器正轉、反轉控製輸出）。可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，並帶切換限幅功能，以實現手動/自動的平穩切換。
二、特殊技術參數
控製輸出方式 | PWM輸出，可控矽觸發輸出，固態繼電器輸出，電壓/電流輸出 |
設定/顯示精度 | +0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 |
比例范圍 | 0.0%-100.0%（單位：0.1%） |
積分（復位）時間 | 0-9,999s（單位：1s） |
微分（比率）時間 | 0-9,999s（單位：1s） |
控製周期 | 1-250s（單位：1s） |
采樣周期 | 0.5s |

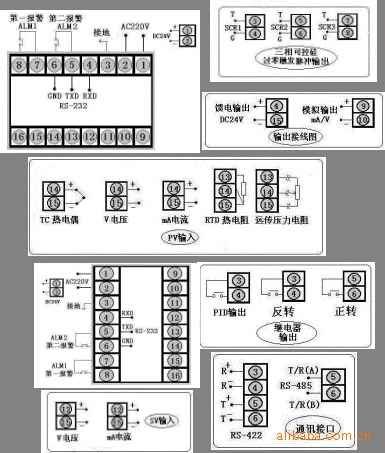

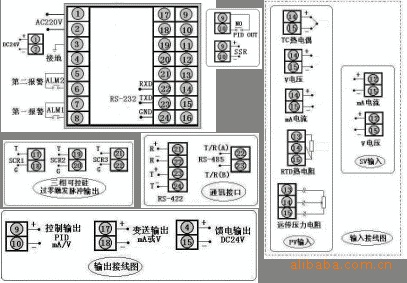

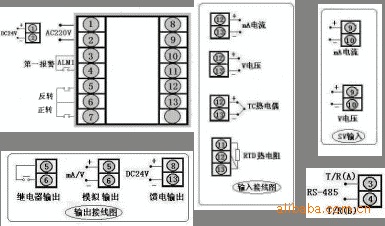

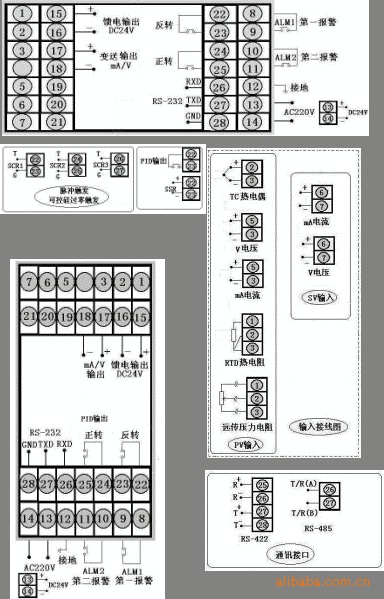

三、機表外形及接線圖（以下為基本配線，特殊訂貨請參考見隨機接線圖）
型號 | SWP-ND415、D425系列 | 接 線 圖 |
機表外形 |
|  |
型號 | SWP-NS415、S425系列 | |
機表外形 |
| |
型號 | SWP-ND815、D825系列 | 接 線 圖 |
機表外形 |
|  |
型號 | SWP-NT815、T825系列 | |
機表外形 |
| |
型號 | SWP-NS815、S825系列 | |
機表外形 |
| |
型號 | SWP-NT815、T825系列 | |
機表外形 |
| |
型號 | SWP-ND915、D925系列 | 接 線 圖 |
機表外形 |
|  |
型號 | SWP-ND715、D725系列 | 接 線 圖 |
機表外形 |
|  |
機表尺寸:96×48×110mm
機表尺寸:48×96×110mm
機表尺寸:160×80×140mm
機表尺寸:160×80×140mm
機表尺寸:80×160×140mm
機表尺寸:80×160×140mm
機表尺寸:96×96×140mm
機表尺寸:72×72×110mm特殊訂貨與本接線圖不同之處，以隨機接線圖為準。
四、SWP-LED系列PID自動演算外給定（或閥位）控製機型譜表
型 號 | 代 碼 | 說 明 | |||||||||||||||||||
SWP -N | □ □ □□-□ □ □ -□□/□□-□ □ -□ -□ | 新一代PID自整定控製機 | |||||||||||||||||||
外形特征 |
|
| |||||||||||||||||||
外形尺寸 |
|
| |||||||||||||||||||
控製作用 |
|
| |||||||||||||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||||||||||||
控製輸出 | □ | 參見"控製輸出方式" | |||||||||||||||||||
變送輸出 | □ | 參見"變送輸出方式" | |||||||||||||||||||
PV輸入類型 | □□ | 參見"輸入類型" | |||||||||||||||||||
SV輸入類型 | □□ | 參見"輸入類型" | |||||||||||||||||||
第一報警方式 | □ | 參見"報警輸出方式" | |||||||||||||||||||
第二報警方式 | □ | 參見"報警輸出方式" | |||||||||||||||||||
饋電輸出 | P | DC24V饋電輸出 | |||||||||||||||||||
供電方式 |
|
| |||||||||||||||||||
五、SWP-LED系列PID光柱顯示外給定（或閥位）控製機型譜表
型 號 | 代 碼 | 說 明 | |||||||||||||||||
SWP -N | T□□□-□ □ □- □□/□□-□ □-□- □ -□ | 新一代PID光柱顯示控製機 | |||||||||||||||||
外形尺寸 | 8 | 160×80mm,80×160mm | |||||||||||||||||
控製作用 |
|
| |||||||||||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||||||||||
控製輸出 | □ | 參見"控製輸出方式" | |||||||||||||||||
變送輸出 | □ | 參見"變送輸出方式" | |||||||||||||||||
PV輸入類型 | □□ | 參見"輸入類型" | |||||||||||||||||
SV輸入類型 | □□ | 參見"輸入類型" | |||||||||||||||||
第一報警方式 | □ | 參見"報警輸出方式" | |||||||||||||||||
第二報警方式 | □ | 參見"報警輸出方式" | |||||||||||||||||
饋電輸出 | P | DC24V饋電輸出 | |||||||||||||||||
供電方式 |
|
| |||||||||||||||||
外形特征 |
|
| |||||||||||||||||
特殊型號或要求的, 請提供分度號或參考標準，定貨時說明 。
★ 變送輸出方式
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
★ 輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA開方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V開方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切換輸入 | 詳見下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 全切換輸入隻需設定機表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 21 | 1～5 V開方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 22 | 0～5 V開方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 19 | 4～20 mA開方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 20 | 0～10mA開方 |
★ 報警輸出方式
選型代碼 | N | H | L | G | A | D |
輸出方式 | 無報警（可省略） | 上限報警 | 下限報警 | 偏差內報警 | 偏差外報警 | LBA報警 |
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 控製輸出方式
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 |
★ 第一報警輸出隻能選擇N、H或L報警輸出。
★ 註1：機表顯示方式為 PV、SV雙LED顯示。
★ 註2：外給定控製--可選擇由內部設定控製目標值或由外部輸入設定控製目標值。
★ 註3：閥位控製--繼電器正轉、反轉控製輸出。
★ 型號舉例：
①SWP-ND815-21-08/12-HL-P-W
外給定控製，通訊方式RS232，輸出方式繼電器輸出，PV輸入類型為Pt100，SV輸入類型為4～20 mA，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，供電方式為直流24V供電。
