控製系統/定量控製系統/流量控製系統

一、方案總體說明

 本方案主要根據流量計反饋給定量控製機的脈沖流量信號，當流量累計流量達到設定的數值（定量值），定量控製機會給電磁閥門或泵一個開關信號，已達到對閥門、泵的啟動和關閉控製。實現對加料的自動和手動控製。該系統精度高，操作簡單，可現場校準。

二、系統組成

     流量傳感器＋泵或電磁閥門＋定量控製櫃

三、功能說明

1．流量傳感器：流量傳感器主要是采集流量信號，反饋給定量控製機。

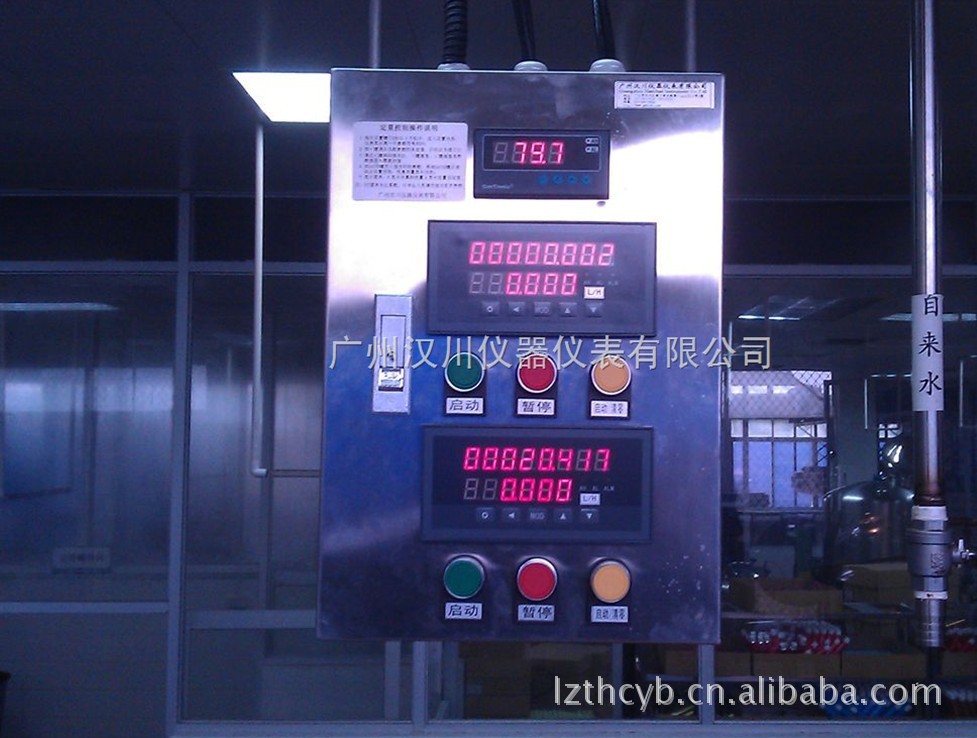

2．定量控製櫃：主要有定量控製機表＋電櫃組成。

電控櫃功能說明：

（1）定量控製機

可任意設置所需要加入的水量（定量值）

定量控製機具開關量信號輸出，當設定好定量值，機表根據流量傳感器反饋的流量信號，當達到設定值後，自動關閉泵或閥門。

帶有瞬時流量，累計流量，加入量顯示功能

控製機帶有麵板清零裝置。

（2）恢復按鍵：既在突然斷電或其他原因造成定量控製中途停止時，按恢復鍵可以繼續加入未完成的定量值。

（3）停止按鍵：遇到緊急情況，可按此鍵停止閥門

（4）啟動按鍵：每次操作完成後，按此鍵可以將定量值清零，重新開始下一批次操作。
