■マークサーチ機能
従來のコントローラで実績のある絵柄の一部をマークとして認識する方式を採用しております。

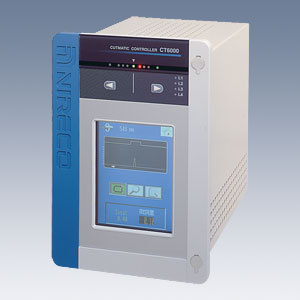

■操作と表示は液晶タッチパネル
運転に必要な各データの入力と、各種パラメータ、ゲート?マーク波形、偏差表示、およびレピート長などを表示します。 カラー畫面を採用することにより、コントローラの動作狀況を容易に把握することができます。

■操作性を考えたパネルデザイン
使用頻度の高いモータ操作スイッチは、オペレータが指先の感覚で操作できるよう、従來のシートスイッチを殘した、使い勝手の良いデザインです。また、タッチパネルの使用頻度を低減させることにより、長壽命を実現しました。

■演算速度の高速化を実現
シングルチップマイコンを使用して、高速演算処理を行います。（50％ＵＰ）

■フェールセーフ回路內蔵
センサからの信號が検知できない、ウェブ速度が低下するなど通常運転が不可能な場合に自動運転を停止し、ヤレを低減させます。

■チェッカ機能內蔵
コントローラは自己チェック機能を備えていますので、故障時にコントローラ単體の動作確認ができます。また、ライン速度とエンコーダパルス數を表示することが可能なため、エンコーダが正常に動作しているかも確認でき、故障個所の特定が容易になりました。

■偏差表示および出力
測定した偏差量（カットズレ量）を、タッチパネルにグラフ表示することで、斷裁位置の推移が一目で確認できます。また、アナログ電圧で偏差量の記録をとることが可能です。（±5V DC）

構成図

仕様
