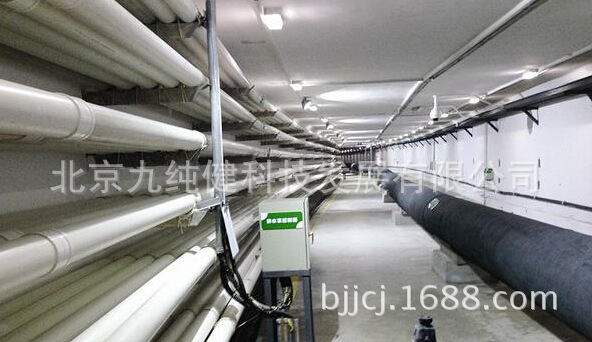

（一）地下管廊環境監測概述
地下管廊裝有各種線信號線、熱力管、燃氣管、電信管道、給水管道、電力管道等等，是一個多種信號與傳輸對象交匯的場所，為瞭充分保障管廊內環境安全，需要對其內部環境進行監測，以達到實時、自動監測地下管廊內的環境，其重要性不言而喻。
（二）地下管廊環境監測系統功能
主要涉及到管廊內的溫濕度、燃氣泄露、火險、有害氣體、積水監測等。
據實際情況，還可能涉及到其它監測。
通過在地下管廊配置相應的傳感器及報警器，並通過通信將監測信號從投料口引出到地麵上，並通過無線通信（GPRS）傳輸到監控中心，通過配套的綜合管理軟件對數據進行分析。通過軟件對每個測點的地理位置、測量值或工作狀態進行連續采集，如出現異常，系統會自動生成報警（聲光報警、短信報警、郵件報警可選），第一時間通知到相關人員，將可能出現的險情消滅在萌芽狀態，避免造成大的經濟損失及影響管涵的正常工作。
（三）地下管廊環境監測系統測點說明
由於管廊較長，需要選擇合適的距離來設置監測點，
1、對於溫濕度數據可以對參考200米一個測點
2、對於燃氣報警則要針對實現情況選擇佈的距離要大大縮短(或者選擇可能會發生報警的特殊區域)
3、對於積水報警則選擇低窪或易積水區域監測。
4、對於有害氣體監測，則要判斷具體是什麼氣體為主，為何產生，如果產生瞭積水(污水)可能會產生惡臭氣體等。
5、對於火情報警，按消防標準的話，會很密集，具體到管廊按什麼標準，需要另行考慮。

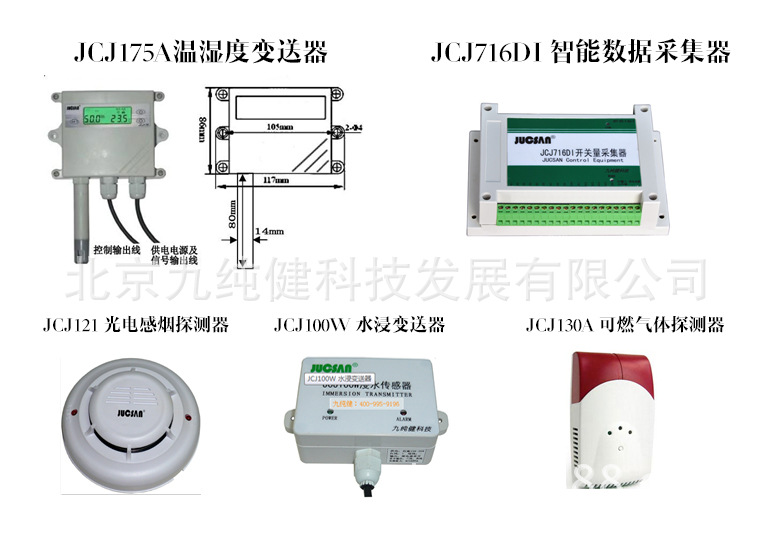

（四）地下管廊環境監測系統
（1）JCJ175A溫濕度變送器
產品特點：產品采用高防護等級，適用於地下隧道等環境較潮濕的環境使用，產品采用數字信號，適於遠距離傳輸。
工作電源：24VDC；溫度范圍（-20-60）℃；濕度范圍： 0-100%RH；信號輸出：RS485；外形尺寸：117X86X41mm；安裝方式：壁掛式；液晶顯示(LCD);
（2）JCJ716DI 智能數據采集器
數據采集器可以采集如煙霧報警器、燃氣報警器、積水報警器等，並輸出數字信號。
信號通道：16通道；信號采集速度：50ms/通道；信號輸入：pt100；信號輸出：隔離串行雙向通訊介面RS485；數據刷新時間：100ms/通道；工作電源VDC24； 功耗≤4W；工作環境:溫度0-60℃；濕度<85％RH；每500米放一個采集器；
（3）JCJ121 光電感煙探測器
產品功能：用於監測所處區域的煙氣濃度，當達到一定標準後，自動發送報警信號，防止產生火聚合險。
工作電壓；12VDC；工作溫度(-10~50) ℃；環境溫度≤95%RH；安裝方式吸頂；監視麵積：10平方米；輸出形式常開/常閉；傳感器類型紅外光電管；靈敏度等級符合（GB4715-93）4.22火災靈敏度試驗標準；
（4）JCJ100W 水浸變送器
產品功能：用於監測所處區域是否存在積水，當有積水產生時，自動報警。
工作電壓24VDC；工作環境0～50℃ 10～100%RH；輸出形式： 2、繼電器（默認為常開接點）（也可以常閉接點）報警條件：當變送器底部的金屬探頭接觸到水時，就會發出報警信號；外形尺寸83×58×34mm；
（5）JCJ130A 可燃氣體探測器
產品功能：用於監測所處環境是否存燃氣泄露，當有泄露時產生報警。
探測氣體天然氣；工作電壓22VAC±15%,50Hz; 報警濃度8%LEL; 工作環境0-55℃；相對濕度≦95%RH; 穩定性:長期工作報警濃度誤差±5%LEL；重復性：重復測試報警濃度誤差±3%LEL；報警方式：聲光報警，常開/常閉可選(AC220V,500mA)；外形尺寸：125x7044mm；

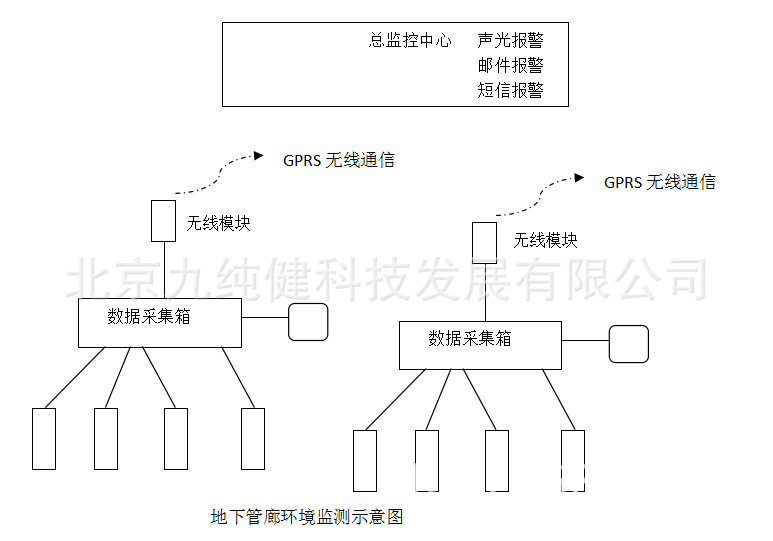

（四）地下管廊環境監測系統示意圖
（五）地下管廊環境監測系統總結
一套具有實用價值的監測系統，需要與現場做到緊密結合，需要從實際需要、現場情況、經濟投入等多多方麵相結合，來綜合製定。本方案從常規應用上做瞭系統說明，但要真正應用還需要對有關細節做更多的細化，隨著對實際情況的進一步瞭解，系統方案會在後續做更多完善，不詳之處後續再做調整。
