訂貨號：YS01-45A延時表

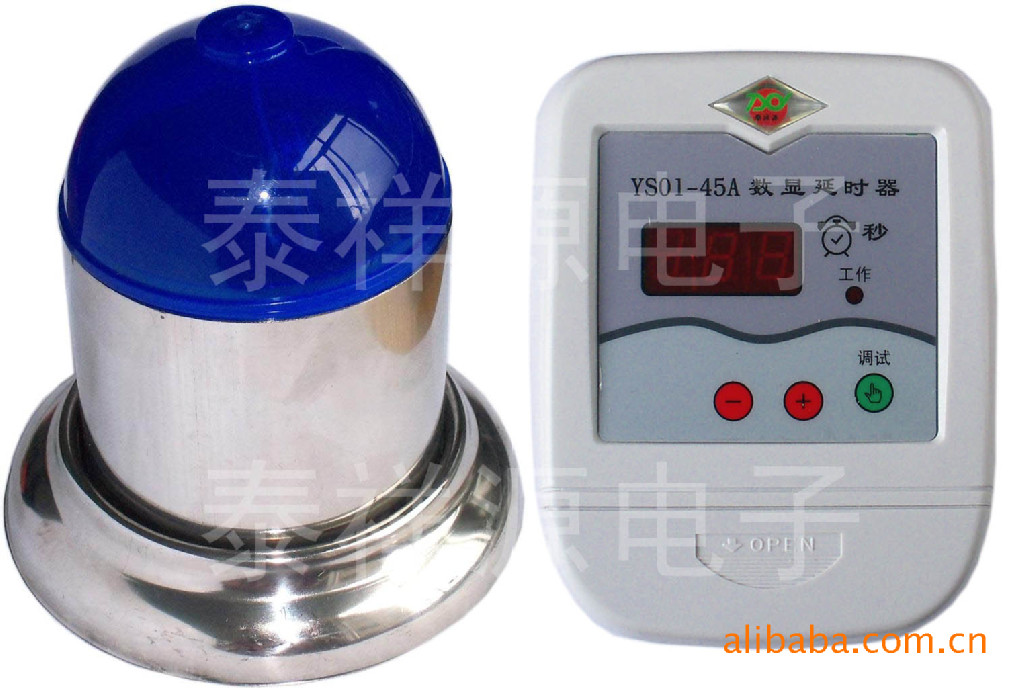

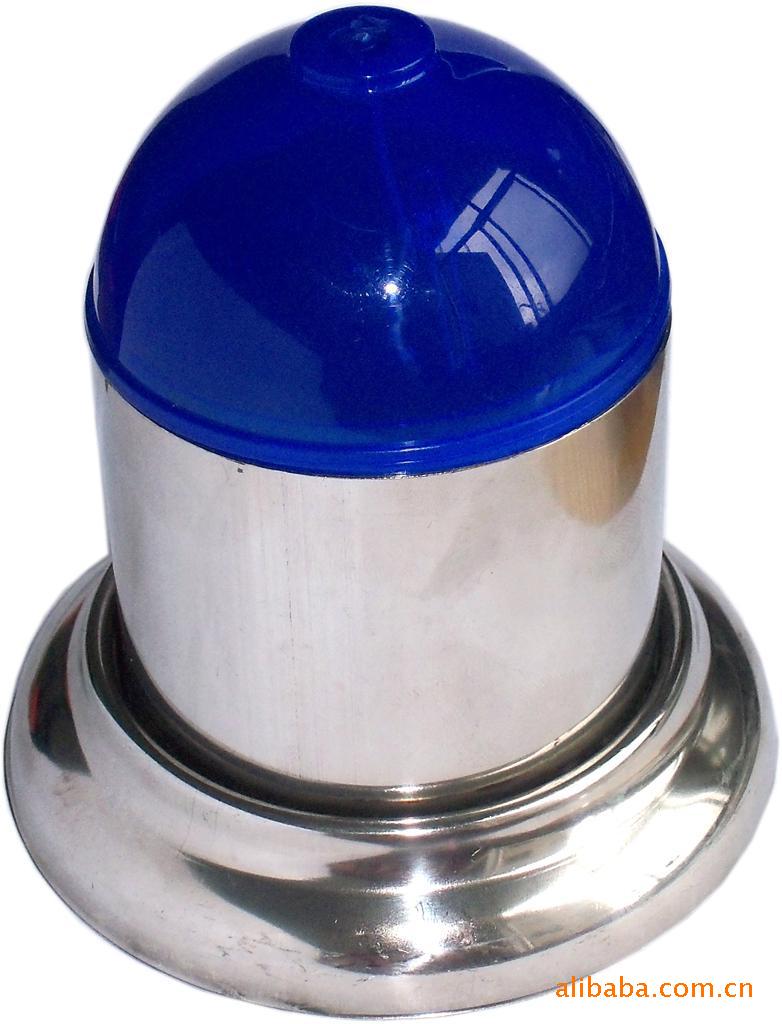

感應觸發方式：人體感應。

可與我公司所有延時器配套使用，其外觀漂亮，適合於安裝在水池邊上，具有防潮防水功能，本開關為人體感應開關，其使用壽命和性能遠遠超過紅外形感應器。

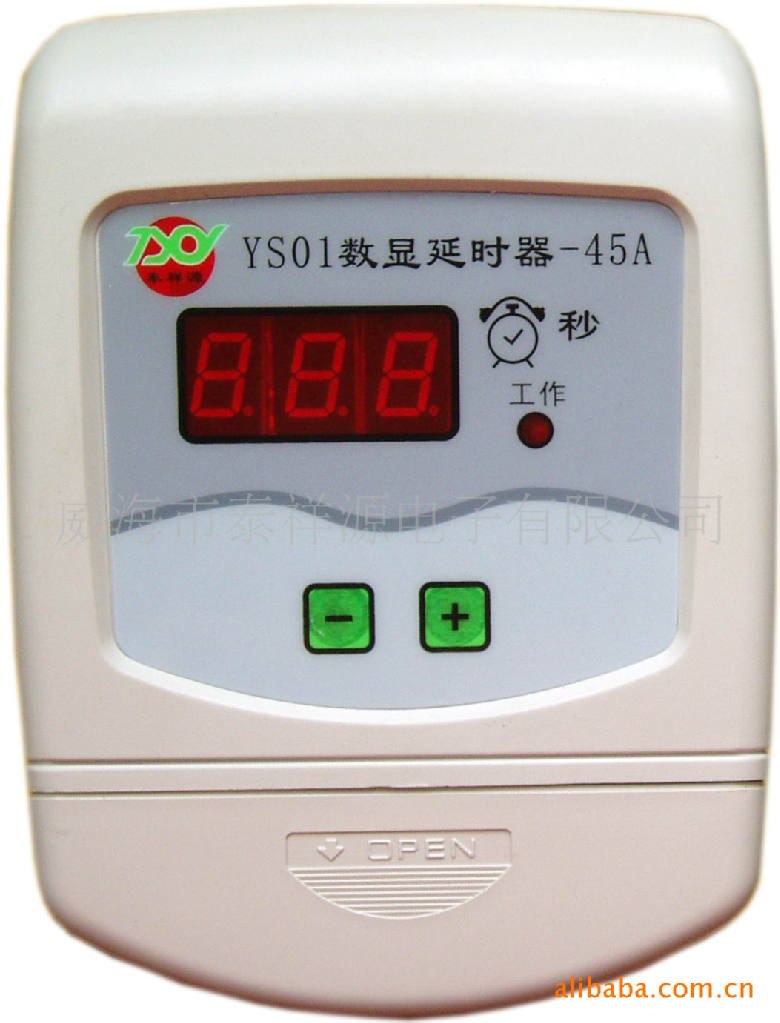

YS01-45A數顯延時控製器安裝使用說明書

概述：

YS01數顯延時控製器是我公司新開發的一款洗浴設備控製器。主要是配套大型洗浴中心控製系統使用。

主要功能特點：

●延時時間從1秒到999秒任意設置。設置完後自動存儲，斷電數據也不會丟失，操作非常簡單。

●人體感應觸發、紅外感應觸發或者按鍵觸發；2線觸發或3線觸發客戶自選。

●按鍵采用防水設計，使用壽命長，安裝簡單。

●感應觸發，感應器整體固化，防水性能特別好，適用於浴池設備安裝。

●感應控製器內帶指示燈，待機時常亮，每次觸發一下熄滅。

●感應控製器采用不銹鋼外罩，外觀豪華美觀，適合於大型浴場安裝。

YS01數顯延時控製器,適用於沖浪浴、懸浮浴、氣泡浴、渦流浴、幕浴、鴨嘴浴、水蘑浴、瀑佈浴、水床、霧浴等自動化控製,既方便瞭客戶的需要,又減輕瞭工作人員的勞動強度,同時給投資者提高瞭經濟效益。

敬告用戶：

●本說明書記載瞭YS01數顯延時控製器的安裝方法及使用的註意事項。在使用延時器前，敬請詳細閱讀本說明書，以便正確安裝使用，充分發揮其功能，並確保安全。

●如使用本說明書記載以外的環境，發生故障及事故，由客戶自身承擔責任。

●機表接線嚴禁將低壓控製線與高壓控製線捆綁在一起，防止高壓線因意外短路燒化，高壓傳入低壓，引起漏電事故。

●對說明書的內容，有疑問或發現錯誤、疏漏處，請與經銷商或工廠聯系，我們的專業人員樂於為您服務。

●閱讀本說明書後，請妥善保管，有疑問時，便於及時查看。

●本說明書如有技術上變動，恕不另行通知。

購入時註意事項：

本機出廠前均做嚴格的包裝處理，但考慮運輸途中的各種因素，裝配前請特別註意以下事項，如有異常，請通知本產品經銷商或本公司相關人員。

打開包裝後首先檢查：

1、運輸時，包裝盒是否損壞或變形。

2、主控製機表一臺。

3、安裝使用說明書一份。

4、觸發器或按鍵一個。

主要技術參數:

1、延時時間1－999秒任意調。

2、工作環境:溫度0～42℃,相對濕度<70%。（不能將機表裝在潮濕的環境中，防止潮氣引起短路和不安全事故。

3、機表內電源連線請嚴格按照接線圖操作。機表220V輸出觸點最大驅動電流10A。（如需要大功率觸點訂貨時要特別說明：最大45A繼電器或看機表背麵合格證標明45A）；１２Ｖ輸出最大驅動電流２５０ｍＡ。

4、感應控製線長在100米以內為宜,視實際情況而定。（必須使用1平方RV護套線）控製器分兩部分,主控製器和感應控製器。主控製器安裝在電控製箱附近,三相負載電源應使用20A或30A的漏電斷路器。

5、主控製器使用三相電源時,若主回路裝漏電開關時,應將漏電開關裝在主控製器輸入端,漏電開關的Ｎ（0）相線一定要接入機表的N（0）輸入端。如(圖一)。嚴禁將低壓控製線與高壓控製線捆綁在一起，防止意外損壞，高壓竄入低壓。

6、主控製器使用單相AC220V時,若主回路裝漏電開關時,應將漏電開關相線接入機表(220V)輸入端,Ｎ（0）線和負載零線接入機表N（0）入端。觸發器裝在浴池旁邊,方便使用者操作。嚴禁將低壓控製線與高壓控製線捆綁在一起，防止意外損壞，高壓竄入低壓。

7、主控製器必須按照安裝圖及標註接線。主電源必須配用優質銅芯電纜。接入接線端子的墊片下,旋緊螺絲,連接牢固。避免接觸不良而燒壞端子。

操作方法：

●按減(-)或者加(+)選擇定時時間,松開按鍵3秒鐘自動存儲數值,同時進入等待工作狀態。

●觸發一次開關，進入定時工作。

●所有接線必須按照國傢規范操作。

●被控設備必須按國傢規范做好接地保護。

當洗浴設備停止使用,須將主電源切斷。

由於製造質量造成的機表故障,在出廠12個月內退回免費維修,此范圍外的機表按損壞程度酌收材料費。
