一、產品概述
用於35kV~1100kV SF6電器設備，如斷路器（GCB）、金屬封閉組合電器（GIS）、避雷器、互感器、管道母線、環網櫃、充氣櫃等SF6氣體密度的監測。依據標準0PGJ.520.119《ZMJ1-Y型指針式SF6氣體密度繼電器技術條件》
在沒有泄漏的理想情況下，高壓電器內的SF6氣體的質量是恒定不變的，即密度值是不變的。根據氣體狀態方程的推導，密度的函數為ρ=f(p，T)值，無法用一般壓力表直接測量，隻能通過壓力的形式並同時考慮到溫度變化的影響來相對地表示。

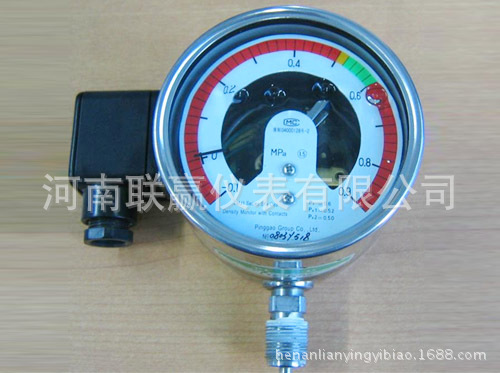

機表的機械部分主要是由波登管式壓力表組件、熱雙金屬元件、磁柱式電接點裝置、指示裝置和接線盒等元件組成。波登管是機械式壓力表通用的彈性感壓元件，熱雙金屬元件是常用的溫度補償元件，磁柱式電接點裝置是常用的繼電器元件。當波登管由於SF6氣體隨溫度變化而熱脹冷縮導致指示壓力變化時，熱雙金屬元件則按照相反的方向把這個壓力變化量補償回來，這樣，經過短暫的溫度補償過程後，指針的指示值就回到20℃時的額定壓力大小的位置。當SF6氣體泄漏到設定值時，指示裝置帶動磁柱式電接點裝置發出補氣或閉鎖信號。
機表的變送器部分采用安裝在接頭上的壓力和溫度組合傳感器，把SF6氣體的壓力和溫度轉換為電信號，經過AD轉換成數字信號，並由處理器進行計算校正，根據由SF6氣體的狀態參數方程建立的數學模型，換算為對應20℃時的相對壓力值，並以4mA～20mA標準電流信號的形式輸出。
二、主要參數
1、變送器的測量誤差為±1.5%FS。
2、變送器的供電電壓為DC24V，允差5.0%，紋波含量小於1.0%。
3、變送器的傳輸方式為兩線製。
4、變送器的輸出為4mA～20mA標準電流信號，負載電阻≤250Ω。
