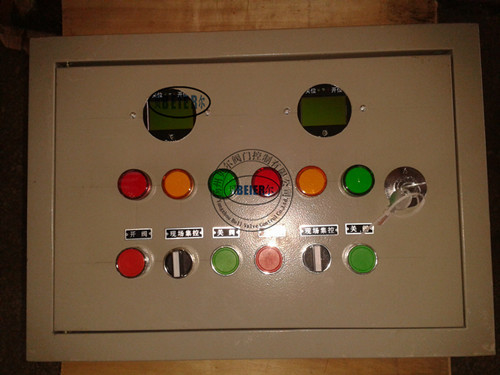

一、DZW掛壁式電動閥門控製箱概述
DZW掛壁式電動閥門控製箱是電動閥門的配套產品，用於控製電動閥門的開啟和關閉。它可以實現現場操作，也可以實現遠程控製，並能從表頭的轉角位置正確地顯示閥門開啟的角度，對於大量使用管道閥門的石油，化工，水電，冶金等工業部門具有不可或缺的意義。
二、DZW掛壁式電動閥門控製箱主要特性
1、電源電壓AC380V/50Hz，三相四線，控製部分AC220V；（特殊定製電源電壓AC220V）
2、環境溫度：－20℃～+40℃；
3、相對濕度: 不大於80％（25℃）；
4、周圍不含有腐蝕性，易燃易爆的場所；
5、海拔不高於1000米；
6、外形尺寸（高×寬×厚）：400×300×200，500×400×200
三、DZW掛壁式電動閥門控製箱工作原理
DZW掛壁式電動閥門控製箱是由主電路，控製電路和指示電路三部分組成。
其工作原理如下：
接通電源，指示燈HW亮，表示整機通電。
當閥門在“全開”和“全關”之間的位置時，“閥開指示燈”和“閥關指示燈”都不亮。按下按鈕SO，交流接觸器KO吸合，觸點接通電機電源，閥門開啟，當閥門達到“全開”位置時，凸輪觸壓行程開關SLO，使其常閉觸點斷開，使該電路切斷交流接觸器KO斷電停止工作，電機停止轉動。同時SLO的一組常開觸點閉合，閥開指示燈HG亮。表示閥門在“全開”位置。
閥門的關閉原理與閥門開啟的原理相同。
當開啟或關閉閥門時，如果輸出軸上轉矩超過瞭轉矩限製機構的動作轉矩時，微動開關STO，STC動作切斷接觸器KO和KC的電源，使電機停止轉動，此時，微動開關STO，STC因受壓而動作合上，過鈕指示燈HY亮表示過轉矩。
當開啟或關閉閥門時，隨著線繞電位器旋臂的轉動，通過開度表的電流大小也逐漸改變，從而可以顯示閥門的開閉程度。轉動控製器麵板的調整電位器，可以調整開度表的“滿度”。
