    商品詳細說明

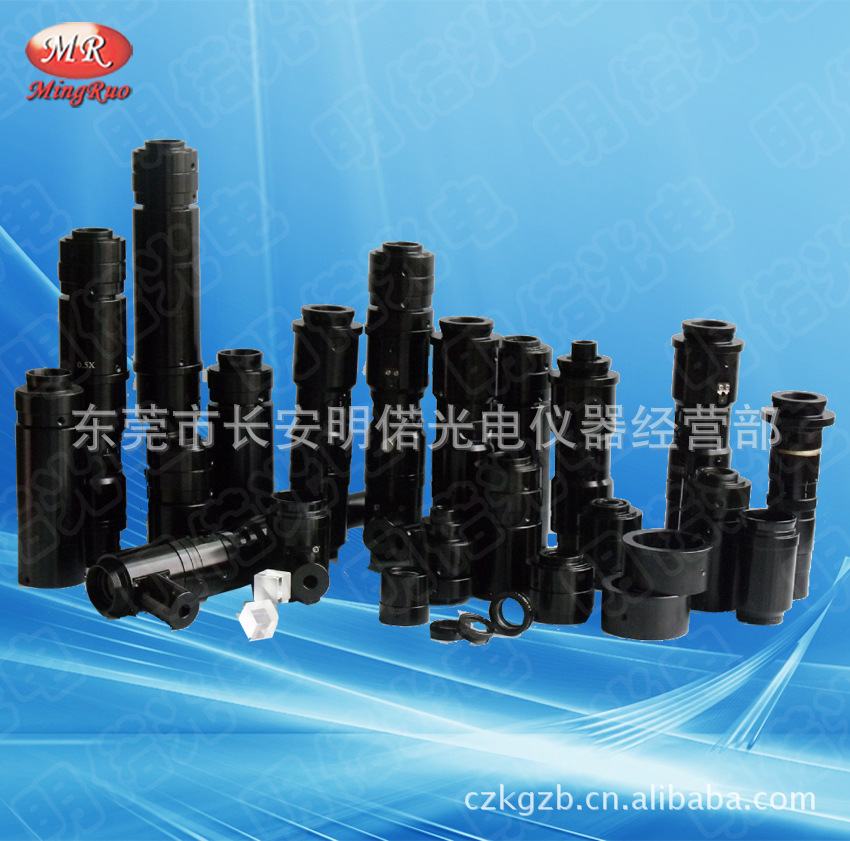

    遠心連續變倍系列
    特點與用途
    MR6010T遠心連續變倍顯微鏡,采用無窮遠光學系統,整個視場均可獲得出色的像質。系統消除瞭色像差和失真,圖像亮麗清晰,具有高對比度,高分辨率的特點。調節每一個放大倍數,均可實現遠心放大功能。適用於工業測量、光電自動化檢測設備、半導體、微電子設備的視訊觀察和檢測。

    技術參數
    1、連續變倍主體變倍范圍:0.7×~4.5×,變倍比:1:6.5;
    2、標準配置光學放大倍率:0.7×~4.5×
    3、標準配置光學工作距離:97mm,標準配置
              實際標稱工作距離93.8mm;
    4、最大兼容CCD尺寸:1/2";
    5、CCD接頭為C或CS型可選。
    遠心鏡頭在精密尺寸測量中的優越性
     如下圖示出,A—A1為理想焦平麵位置,B—B1和C—C1為景深
    位置,在上圖示出的遠心測量系統中,A—A1、B—B1、C—C1
    依次成像於對應的A’—A1’、B’—B1’、C’—C1’,正常接收平麵位於
    A’—A1’處,B—B1、C—C1的像也位於此,相對於A’—A1’而言,
    B—B1、C—C1的像已經不是一個理想像點,而是一個圓斑,但
    是此圓斑的中心位置位於A’—A1’,故而三處的像高均相等,故而
    理想的遠心系統不存在視差。而非遠心系統中,B—B1、C—C1
    的像在A’—A1’上的投影中心不與A’—A1’重合,因而造成測量誤差。

    遠心鏡頭在非測量成像系統中的優越性


    由於被觀察物體高度的不同,在左圖中,采用的是非遠心鏡頭的測試圖片,明顯看出,
    高低不同的物體在尺寸上明顯出現差異;右圖中,采用的是遠心鏡頭測試,高低不同的
    物體端麵成像尺寸一致,解決瞭視差問題而造成的錯覺。
