指紋模塊控製板，控製簡單可靠。

可以接R305光學指紋模塊或R305F、R301、R302、R303、R306電容指紋模塊

可以接開門按鈕信號

同時可以輸出2種格式：

輸出1：電機信號輸出  （電源DC5V，輸出0.5秒，停5秒，反電壓輸出0.5秒，可以接電子鎖體）

輸出2：繼電器輸出 (每次輸出保持5秒，可以接電插鎖等）

技術參數：

電源：DC12V，50mA

指紋容量：250枚

線路板尺寸：89*53mm

介面尺寸：1.25mm間距

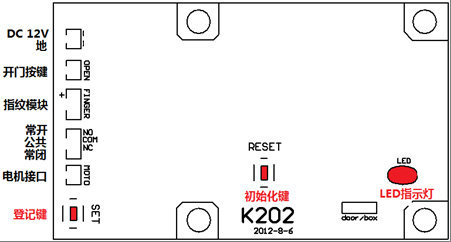

介面示意圖：

K202控製板說明書

1.工作時指示燈慢閃;

2.按下登記鍵後，進入登記狀態，指示燈快閃;

3.進入登記狀態後，可連續登記指紋，如不需要再添加指紋，可等待5 秒，或按登記鍵退出;

4.需要恢復為出廠狀態時，按下初始化鍵,聽到"嘀"聲後，松開按鍵，等待系統初始化，如成功，可聽到"嘀---"的長音；

5.指紋通過或開門按鍵閉合，則繼電器動作，吸合5秒；電機介面輸出DC5V，保持0.5秒，停5秒，反電壓輸出0.5秒；
