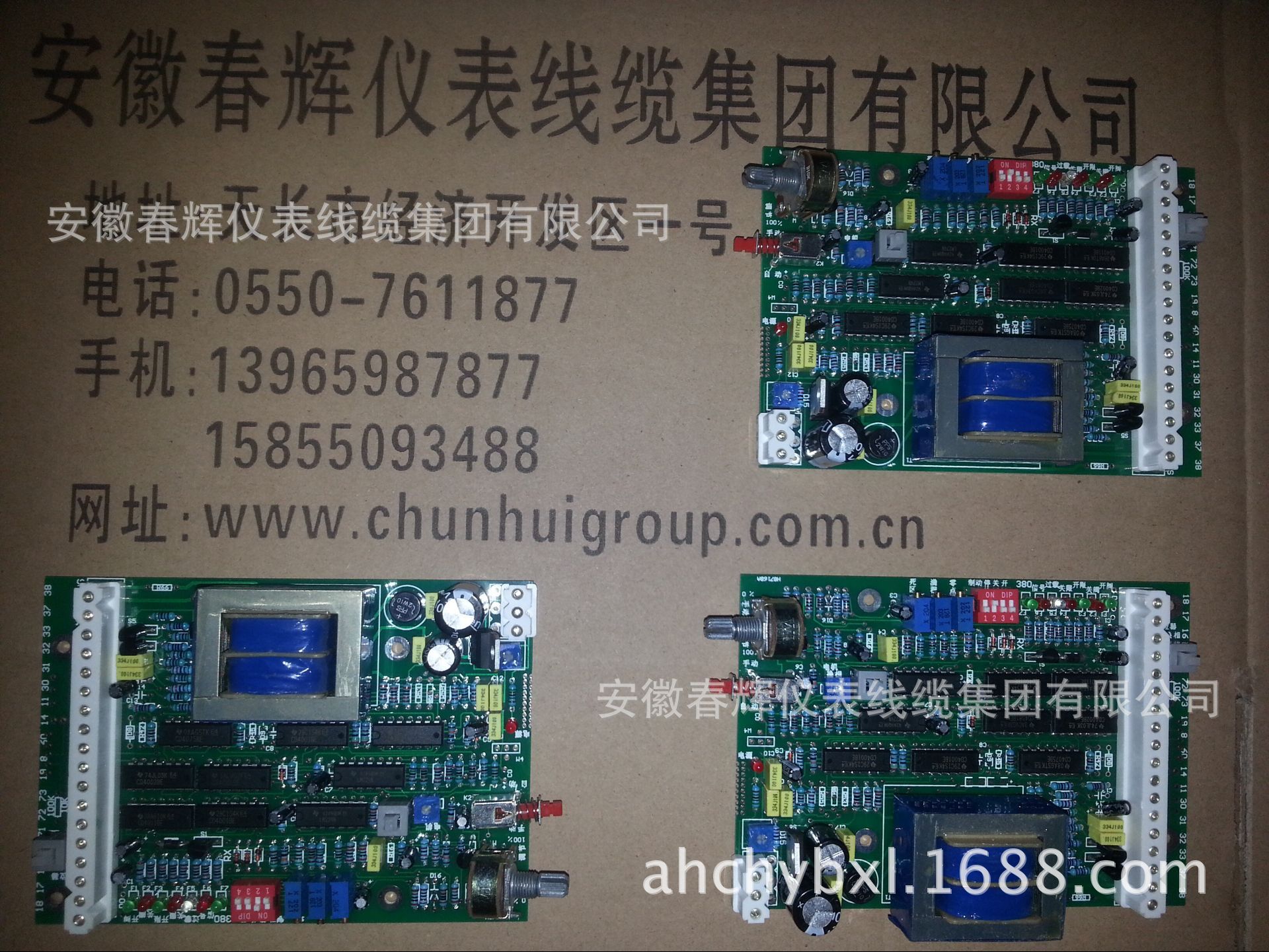

控製主機板GAMX-D,GAMX-2K,GAMX-2KP,GAMX-2005,GAMX-S518S,GAMX-2007,GAMX-2010N,GAMX-2014,JDIDL-A,GAMX-A

控製主機板型號GAMX-D,GAMX-2K,GAMX-2KP,

GAMX-2005，GAMX-S518S，GAMX-2007,

GAMX-2010N,GAMX-2014,

JDIDL-A,GAMX-A、PM3、PM2

GAMX-2004、GAMX-2005、GAMX-2007、GAMX-2K系列線路板、製動板、輸出板、控製模塊、電位器、凸輪機構

一、 主要技術參數

1、輸入信號：4－20mA 2、輸入電阻250歐姆

3、輸出信號：4－20mA，輸入信號和輸出信號隔離，用戶無需隔離模塊

4、輸出電阻：0－500歐姆（特殊需要0－750歐姆）

5、反饋電位器： 0－1K歐姆 6、基本誤差：±1％

7、死區：0－3％可調 8、電源電壓：220V±10％

9、環境溫度：－25℃－＋55℃ 10、相對濕度：≤90％（不結露）

二、 主要功能

1、 運行方式：正向：4mA閥關閉，20mA閥開啟 反向：4mA閥開啟，20mA閥關閉。

2、 中斷保持：失去信號時，執行器可保持原位，關閉或開啟，出廠時中斷信號設定執行器保持原位。

3、 本機手動運行：本機手動運行是使定位器模擬一個4－20mA輸入信號，使執行器手動調節全開或全關。

4、 0％位置：定位器0％，使執行器全關到位。

5、 100％位置：定位器100％，使執行器全開到位。

6、 短接19和34號端子時為關掉自動控製，轉入手動，短接34和35端子為手動關向運行，短接34和36端子為手動開向運行。遠程控製優先於自動控製，當控製器在遠程控製位置，自動控製被封鎖，不起作用。遠程控製為點動狀態。

7、 執行器運行方向：

標準形式下:執行器（麵向輸出軸）順時針為開啟

通過撥碼開關可改變控製（改變電機旋轉方向）使執行器逆時針轉為開啟，同時改變限位開關和力矩開關方向。

8、電製動配置：GAMX－2005模塊220VAC和380VAC通用

單相電源（220VAC）配置電製動

三相電源（380VAC）通過撥碼開關使電製動功能不起作用，執行機構電製動由外電路完成。

9、 LED指示：

LED1 (紅）電源指示 LED2（綠）執行器開啟 LED3（紅）執行器關閉

LED4（紅）失去4－20mA信號 LED5（紅）過力矩開關動

LED6（紅）電製動起作用，製動燈瞬間閃亮

控製板GAMX-2007

技術特點
1、該控製板的各種參數調整、設定、校準等操作完全由按鍵設定。同時顯示控製輸入和閥位輸入的百分比值。LED指示工作狀態。
2、執行器“全開"和“全關"兩點校準，利用按鍵設定進行。無需再利用電位器進行調零點、調滿程。
3、控製信號、閥位反饋信號斷線時，能使執行器位置任意設定。
4、具有“電製動"功能即執行器能在接近控製平衡點時，自動產生電器製動作用，防止過沖，無震蕩。
5、“防堵轉"功能即執行器能在閥門“開"或“關"過程被卡住時，超過堵轉識別時間，停止電機工作起到保護電機的作用。
控製板GAMX-2007技術指標

1、控製輸入信號： 4～20 mA 。
其它信號可以定做（如0～10 mA 、0～5V 、1～5V 、0～10 V ）。
2、閥位隔離變送輸出信號：4～20 mA 。
其它可以定做（如0～10 mA 、0～5V 、1～5V） 。
3、閥位輸入電位器信號： 1 kΩ～10kΩ。
4、控製開閥、關閥輸出為：DC 0～15V電壓信號。
另外可以供：
（1）單相電機：可控矽控製電機正轉、反轉。
（2）三相電機：交流接觸器或本公司的固態繼電器（具有電製動功 能、防短路功能、相位鑒別功能）。
5、輸入阻抗：電流輸入時小於250Ω；電壓信號大於500KΩ。
6、輸出阻抗：電流輸出時小於750Ω，電壓輸出時小於250Ω。
7、控製死區范圍 ：0.5～5.0 %可設定。
8、伺服關閉再開啟時間：0.0～25.0秒可設定。
9、閥位控製偏差值：0.1～25 %可設定。
10、閥位反饋堵轉識別時間：1～250秒可設定。
11、電製動時間1～50週波（0～1秒）
12、數字顯示分辨率：0.1%
13、按鍵設定參數及手動時按鍵控製執行器正、反轉。
14、閥位輸入標定范圍：零點（0～50 %內設定）、滿程（50～100 %內設定）。
15、閥門電限位范圍：零點（0～50 %內設定）、滿程（50～100 %內設定）。
16、外部遠程手動控製功能，為無源觸點控製。
17、工作環境溫度、濕度：溫度-20～60 °C、相對濕度≤85 %

GAMX-D 電動執行器控製板

一、技術特點
    1、該控製板的各種參數調整、設定、校準等操作完全由按鍵設定。同時顯示控製輸入和閥位輸入的百分比值。LED指示工作狀態。
    2、執行器“全開"和“全關"兩點校準，利用按鍵設定進行。無需再利用電位器進行調零點、調滿程。
    3、控製信號、閥位反饋信號斷線時，能使執行器位置任意設定。
    4、具有“電製動"功能即執行器能在接近控製平衡點時，自動產生電器製動作用，防止過沖，無震蕩。
    5、“防堵轉"功能即執行器能在閥門“開"或“關"過程被卡住時，超過堵轉識別時間，停止電機工作起到保護電機的作用。
二、技術指標
    1、控製輸入信號： 4～20 mA 。
    其它信號可以定做（如0～10 mA 、0～5V 、1～5V 、0～10 V ）。
    2、閥位隔離變送輸出信號：4～20 mA 。
    其它可以定做（如0～10 mA 、0～5V 、1～5V） 。
    3、閥位輸入電位器信號： 1 kΩ～10kΩ。
    4、控製開閥、關閥輸出為：DC 0～15V電壓信號。
    另外可以供：
    （1）單相電機：可控矽控製電機正轉、反轉。
    （2）三相電機：交流接觸器或本公司的固態繼電器（具有電製動功 能、防短路功能、相位鑒別功能）。
    5、輸入阻抗：電流輸入時小於250Ω；電壓信號大於500KΩ。
    6、輸出阻抗：電流輸出時小於750Ω，電壓輸出時小於250Ω。
    7、控製死區范圍 ：0.5～5.0 %可設定。
    8、伺服關閉再開啟時間：0.0～25.0秒可設定。
    9、閥位控製偏差值：0.1～25 %可設定。
    10、閥位反饋堵轉識別時間：1～250秒可設定。
    11、電製動時間1～50週波（0～1秒）
    12、數字顯示分辨率：0.1%
    13、按鍵設定參數及手動時按鍵控製執行器正、反轉。
    14、閥位輸入標定范圍：零點（0～50 %內設定）、滿程（50～100 %內設定）。
    15、閥門電限位范圍：零點（0～50 %內設定）、滿程（50～100 %內設定）。
    16、外部遠程手動控製功能，為無源觸點控製。
    17、工作環境溫度、濕度：溫度-20～60 °C、相對濕度≤85 %
    18、開關電源供電：AC 180~240V 、50Hz 。
