7．外形及安裝尺寸、外電路接線與前期產品完全兼容利於老用戶產品更新換代。
技術數據:
1．電源電壓：220V/50Hz（單相） 380V/50Hz（三相四線）
2．控製功率（電源）見表：
3．輸入控製信號：4~20mA，輸入阻抗：≤200Ω
4．輸出反饋電流：4~20mA，負載能力：≥250Ω
5．工作環境：
● 環境濕度：-10~+40℃
● 相對濕度：≤80% （20℃±5℃）
● 周圍不含有強腐蝕性、易燃易爆介質
6.靈敏度及死區：根據不同的系統自動調節。

屏裝開孔尺寸：152+1mm×76+1mm

安裝與調試：
●原則：
1．安裝人員必須持有電工安全操作證，按有關規范安裝。
2．機箱內部有高壓，務必接妥PE保護接地端，非專業人員請勿帶電拆卸機箱。
●安裝：
1．首先必須保證電動裝置機械部分已經調試完並且能正常工作。
有關電動裝置機械部分的調試請見相關使用說明書。

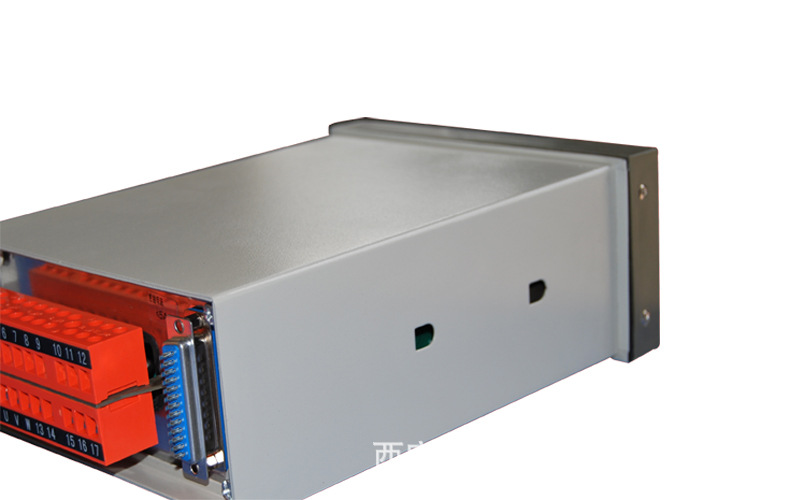

2．將您選購的控製器按圖將其安裝固定。

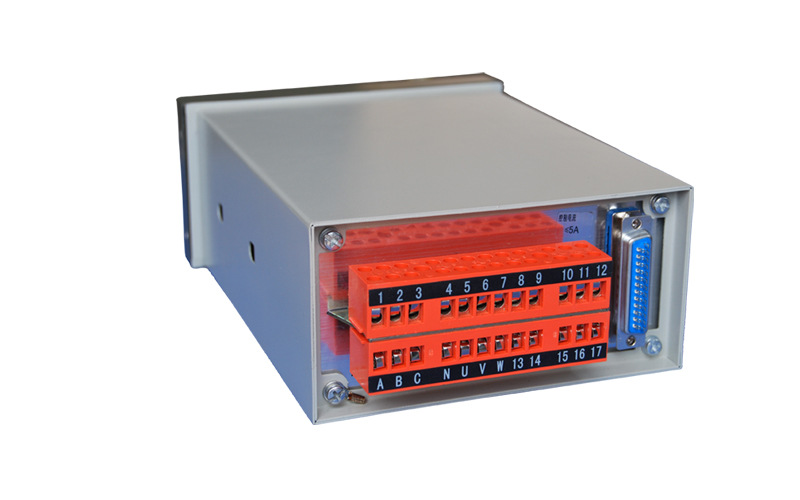

3．用電纜按參照本說明書所附電原理圖將控製器端子和電動裝置的端子連接起來。在端子10號、11號接入輸入控製電流，正極接10號端子，負極接11號端子。在端子8號、9號接入一個電流表，正極“+”接8，負極“-”接9號。（測量閥位輸出電流）
4．把三相電源分別接到A、B、C、N端子上。

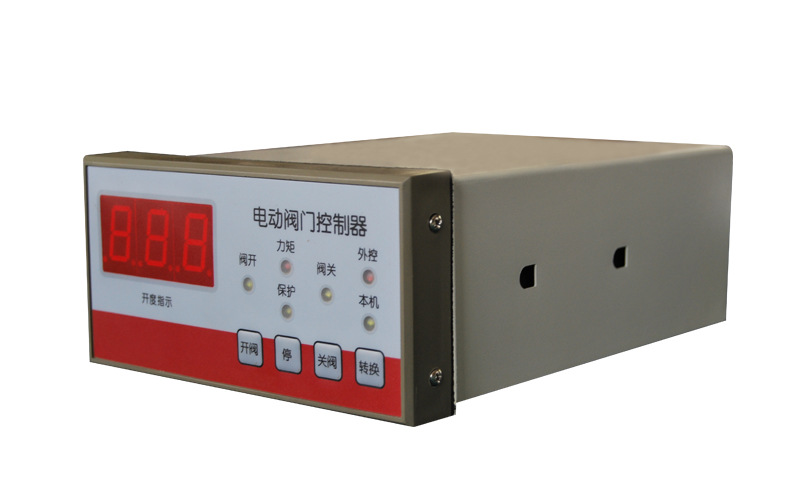

5．手動調節：確認接線無誤後，接通電源，檢查控製器是否設置在“手動”狀態，如果不是請按動轉換將控製器設置為“手動”狀態。用手輪將電動閥門開啟至約50%開度。控製器初次通電時按動開閥按鍵電動裝置運行有兩種可能：一種可能是按正確方向運行，閥開指示燈閃亮，電動裝置開向運行直至全開位置停止，閥開指示燈常亮。開度顯示自動設定為100%。按動關閥按鍵電動裝置關向運行，閥關指示燈閃亮，電動裝置關向運行直至全關位置停止，閥關指示燈常亮，開度顯示自動設定為0%。另一種可能是按錯誤方向運行，雖然閥開指示燈閃亮，但是電動裝置卻向關向運行，直至全關位置停止。出現這種情況不用急著調換電源相序，因為調節型控製器具有電源相序自動邏輯校正功能。
6．電源相序自動邏輯校正功能：當控製器實際運行方向與正確方向悖行時，讓其運行到全關或全開位置，此時控製器自動邏輯校正電源相序3秒鐘設定正確開度與方向。邏輯相序校正功能隻能用在調試過程中，如果相應的閥門很重要建議人工調整相序！
7．自動運行：接入外控輸入信號，將控製器設置成“自動”狀態，調節輸入信號，電動閥門應能自動根據輸入
信號的變化而運行。至此控製器與電動裝置的安裝調試完畢。
8．電動裝置在開向或關向運行中，按動停按鍵電動裝置將停止在此即時位置。在電動裝置靜止狀態時按動此鍵
為消音。
9．每臺控製器配電應配備一臺空氣開關。
10．電裝廠傢的控製電路不盡相同，但是在本控製器中通過端子接線的不同組合均可（訂貨說明）得到解決。
