產品參數
• 僅78mm厚
• 各種溫度輸入型（熱電偶、鉑電阻、紅外線溫度傳感器、電壓輸入）、模擬量
（電流、電壓）輸入型
• 使用高清晰LCD，三行4位顯示屏，簡單清楚
• 3行顯示，分別是PV/SV/MV （閥門開啟的百分比），清晰地顯示控製（運行）
的狀態
• 除瞭起/停功能外，事件輸入還允許選擇多種SP
• 報警延時功能
• 通信功能
• 可以選擇浮動控製或Close控製。
無需電位計即可實現位置比例控製。
• 配備瞭手動輸出功能（配有自動/手動按鈕）
• CE認證， UL/CSA認證。
■額定值
| 電源電壓 | 100～240VAC,50/60Hz | |
| 電壓范圍 | 額定電源電壓的85%～110% | |
| 功耗 | 10W（10VA） | |
| 傳感器輸入 | 溫度輸入型熱電偶:K,J,T,E,L,U,N,R,S,B鉑電阻:Pt100,JPt100非接觸式溫度傳感器:10～70℃,60～120℃,115～165℃,140～260℃模擬信號輸入:0～50mV模擬（電流、電壓）輸入型電流輸入:4～20mA，0～20mA電壓輸入:1～5V，0～5V，0～10V | |
| 控製輸出 | 繼電器輸出(OUT1,OUT2) | SPST-NO，250VAC1A（含起動電流）電氣使用壽命：100,000次操作，最小可用負載為5V10mA |
| 電位計輸入 | 100Ω～2.5KΩ | |
| 報警輸出 | SPST-NO，250VAC2A（阻性負載）電氣使用壽命：100,000次操作，最小可用負載為1V1mA | |
| 控製方法 | 2自由度PID | |
| 設置方法 | 使用前麵板按鍵數字設置 | |
| 顯示方法 | 7段式數字顯示和單燈指示燈字符高度：PV:9mm；SV:7mm；MV:6.8mm | |
| 其它功能 | 根據溫控器型號 | |
| 環境溫度 | -10～55℃（不結冰、凝露） | |
| 環境濕度 | 25%～85%（RH） | |
| 貯藏溫度 | -25～65℃（不結冰、凝露） | |
■性能
| 顯示精度 | 熱電偶:最大（顯示值的±0.5%或±1℃,取較大的值）±1數字位（見註1）鉑電阻:最大（顯示值的±0.5%或±1℃,取較大的值）±1數字位模擬輸入:最大±0.5%FS±1數字位電位計輸入:最大±5%FS±1數字位 |
| 比例帶寬(P) | 0.1～999.9℃（以0.1℃為單位） |
| 積分時間(I) | 0～3999s（以1s為單位）浮動控製時為1～3999s |
| 微分時間(D) | 0～3999s（以1s為單位） |
| 全閉全開時間 | 1～99s（以1s為單位） |
| 手動設置值 | -10.0%～110.0%（以0.1%為單位） |
| 報警設置范圍 | -1999～9999（小數點位置取決於輸入類型） |
| 采樣周期 | 500ms |
| 絕緣電阻 | 至少20MΩ2秒（500VDC） |
| 絕緣強度 | 2000VAC,50或60Hz,1min（在不同的充電端） |
| 抗振性(誤動作) | 10～55Hz,20m/s2,X,Y和Z方向上，各10min |
| 抗沖擊(誤動作) | 100m/s2在3個軸的6個方向上各3次 |
| 重量 | 約260g/附件約100g |
| 存貯保護 | EEPROM（斷電保存存貯）（寫次數：10萬次） |
| 電磁兼容性 | 輻射:EN55011（GB/T6113.1,2）1組A類傳導:EN55011（GB/T6113.1,2）1組A類（見註2）靜電放電:IEC61000-4-2（GB/T17626.2）4kV觸點放電（系列2）6kV空氣放電（系列3）射頻電磁場輻射抗擾:IEC61000-4-3（GB/T17626.3）:10V/m,80MHz-1GHz（系列）射頻感應傳導乾擾:IEC61000-4-6（GB/T17626.6）:3V(0.15-80MHz)（系列3）浪湧（沖擊）:IEC61000-4-5（GB/T17626.5）:2kV電源線（系列3）1kVI/O信號線（系列4） |
| 符合標準(即將取得) | UL61010C-1,CSAC22.2No.1010.1符合EN61326,EN61010-1(IEC61010-1) |
註1.在-100℃或更低溫度下的F(-200～1300℃)T和N類型熱電偶以及任何溫度范圍中的U和L類型熱電偶
的顯示精度，為±2℃±1最大數字值。在400℃或更低溫度下的B類型熱電偶的顯示精度不受限製。
在200℃或更低溫度下的R和S類型熱電偶的顯示精度為±3℃±1最大數字值。註2.對於E5EZ-PRR03的產品，
為瞭滿足EN61326CLASSA中傳導妨害規格值，在設備K3SC和控製器之間的通信線加上磁環
（TDK：ZAT1730-0730）。
產品規格僅供參考，詳細信息請於業務員聯系。
 |

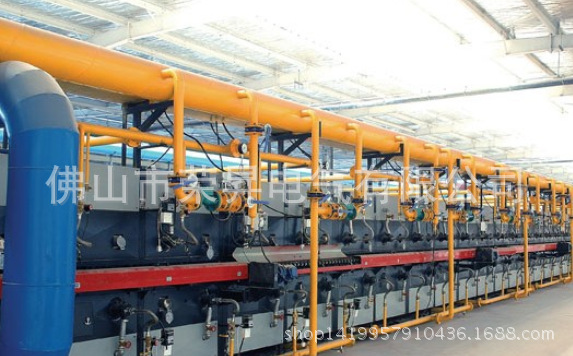

| 佛山市榮昇電氣有限公司座落於風景秀麗，歷史悠久的南國陶都——佛山市，是一傢專業從事電氣自動化控製工程、燃燒控製設備銷售的公司。業務范圍包括：電氣自動化控製系統工程的設計、安裝、調試及售後服務；燒嘴、電動執行器、燃燒控製器、各類燃氣閥、傳感器、低壓電器等工業設備的銷售。 公司自成立起，始終秉承客戶至上，精益求精，誠信為本的經營理念；堅持開拓創新，奮力拼搏，為客戶創造價值的精神；珍惜每一次與客戶合作的機會，做到讓客戶滿意放心。 我們的產品廣泛應用於工業窯爐、鍋爐設備、熔煉爐、熱風爐、石油化工、鋼鐵、非標燃燒項目等各種熱能行業，很多品牌的常用產品具有很明顯的優勢。公司同時批發德國KROM、冬斯、美HONEYWELL、費希爾、意大利MADAS、朱利安尼等進口品牌燃燒設備。 歡迎來電咨詢，竭誠為您服務！ |
