1.簡介
HZ-843振動監測機是精密智能測控機表,廣泛應用於電力、石油、化工等部門。通過磁電式速度傳感器，可對汽輪機、風機等旋轉機械軸承振動絕對峰—峰值進行連續監視和測量。具有報警與停機控製信號輸出。設有電流輸出和RS485介面，可與計算機等設備連接。該監控機采用80×160（mm）的通用機箱，LED數字顯示,PVC彩色麵膜和輕觸摸鍵,外形美觀，款式新穎，結構合理，安裝簡單，性能穩定，質量可靠。
2.主要功能
2.1 具有雙通道，每路均能測量顯示振動幅度。
2.2 具有報警保護功能，當振動幅度超過報警設定值時，報警指示燈亮，同時在後麵板輸出開關信號，保護被監控設備。
2.3 兩級報警設定值在測量范圍內用戶可通過前麵板按鍵任意設定。
2.4 設有電流輸出和RS485介面，可與計算機等設備連接。
3.技術參數
3.1 HZ-843振動監測機
3.1.1 信號輸入：HZ-892振動速度傳感器
3.1.2 測量范圍：幅度 0～200μm*、0～300μm、0～500μm（峰—峰值）
烈度 0～10mm/s、0～20mm/s*、0～50mm/s
可根據用戶需要確定量程，* 為默認量程
可根據用戶需要確定量程，* 為默認量程
3.1.3 測量精度：線性誤差≤±1% （滿度值）
3.1.4 顯示方式：3位數位管顯示
3.1.5 頻 響：14～200Hz
3.1.6 頻響誤差：40～60Hz ≤±2%
30～120Hz ≤±4%
14～200Hz ≤±8%
3.1.7 電流輸出：4～20mA（可根據用戶要求調節為0～10mA）
3.1.8 通信介面：RS485
3.1.9報警接點容量：DC28V 3A
3.1.10 工作環境: 溫度：-30℃～50℃ 相對濕度：≤85%
3.1.11 工作電源：交流 220VAC±30% 50Hz 功耗≤20W
3.1.12 外形尺寸：80×160×205mm（高×寬×長）
3.1.13 開孔尺寸：76×152(高×寬)
3.2 HZ892振動速度傳感器
3.2.1 靈 敏 度: 20mv/mm/s
3.2.2 頻 響: 10～1000Hz
3.2.3 自振頻率：≈10Hz
3.2.4 測量范圍： ≤2000μm(峰—峰值)
3.2.5 最大加速度：10g
3.2.6 工作環境：溫 度 -30～60℃ 相對濕度 ≤90%
3.2.7 外形尺寸：φ35×80mm
3.2.8 重 量：≈0.5kg
4.操作說明

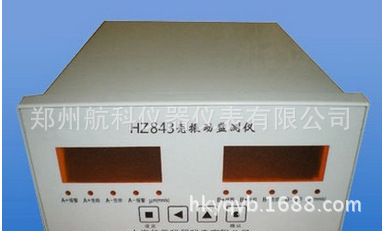

HZ-843振動監測機外形如圖一所示。可同時監測Ⅰ、Ⅱ兩個振動通道，上半部分為Ⅰ通道部分，設有3個數位管顯示、報警Ⅰ值指示燈、報警Ⅱ指示燈、移位按鈕、增加按鈕、確認按鈕、設置按鈕。下半部為Ⅱ通道部分，設有3個數位管顯示、報警Ⅰ值指示燈、報警Ⅱ指示燈。
4.1 指示燈說明
4.1.1通道Ⅰ“報警Ⅰ”指示燈：當被測值超過報警設定Ⅰ值時，該燈亮。
4.1.2通道Ⅰ“報警Ⅱ”指示燈：當被測值超過報警設定Ⅱ值時，該燈亮。
4.1.3通道Ⅱ“報警Ⅰ”指示燈：當被測值超過報警設定Ⅰ值時，該燈亮。
4.1.4通道Ⅱ“報警Ⅱ”指示燈：當被測值超過報警設定Ⅱ值時，該燈亮。
4.2 按鍵說明
4.2.1 “”鍵：稱作“移位”鍵，每按下該鍵一次，選中的數位管向左移一位，選中的數位管會閃爍，循環移位。
4.2.2 “▲”鍵：稱作“增加”鍵，每按下該鍵一次，選中的數位管數字增加1。
4.2.3 “E”鍵：稱作“確認”鍵，參數設置完，按下該鍵，機表存儲參數後進入正常測量狀態。
4.2.4 “S”鍵：稱作“設置”鍵，按下該鍵，進入參數設置狀態，可依次設置通道Ⅰ和通道Ⅱ的報警Ⅰ值和報警Ⅱ值。按“S”鍵，上排數位管會依次循環顯示“COL”、“COH”、“C1L”、“C1H”、“PPP”分別表示“通道Ⅰ報警Ⅰ值”、“通道Ⅰ報警Ⅱ值”、“通道Ⅱ報警Ⅰ值”、“通道Ⅱ報警Ⅱ值”。
4.2.5 參數設置
4.2.5.1通道Ⅰ“報警Ⅰ”值設置：按一下“S”鍵，進入設置狀態，上排數位管顯示“COL”，下排數位管顯示報警值，個位數位管閃爍，每按一下“▲”鍵，該位數值增加1，數值在0～9之間循環。按一下“”鍵，可選中十位，每按一下“▲”鍵，該位數值增加1，數值在0～9之間循環。按一下“”鍵，可選中百位，每按一下“▲”鍵，該位數值增加1，數值在0～9之間循環。設置完通道Ⅰ“報警Ⅰ”值，每按一下“S”鍵，上排數位管會依次循環顯示“COL”、“COH”、“C1L”、“C1H”、“PPP”分別表示“通道Ⅰ報警Ⅰ值”、“通道Ⅰ報警Ⅱ值”、“通道Ⅱ報警Ⅰ值”、“通道Ⅱ報警Ⅱ值”、“密碼”。可依次對以上值進行設置。
5.安裝與接線
5.1 HZ843振動監測機後麵板接線說明
5.1.1 Ⅰ路
輸入-：信號地，接HZ843振動速度傳感器信號輸出。
輸入+：信號輸入端，接HZ892振動速度傳感器信號輸出。
電流-： 4～20mA電流輸出負端，與信號地相通。外接負載≤500Ω。
電流+： 4～20mA電流輸出正端，外接負載≤500Ω。
報警Ⅰ：繼電器輸出，正常兩點間為開路，即電阻為無窮大，報警Ⅰ燈亮時，繼電器閉合，兩點間電阻為零。
報警Ⅱ：繼電器輸出，正常兩點間為開路，即電阻為無窮大，報警Ⅱ燈亮時，繼電器閉合，兩點間電阻為零。
5.1.2 Ⅱ路
輸入-：信號地，接振動速度傳感器信號輸出。
輸入+：信號輸入端，接振動速度傳感器信號輸出。
電流-： 4～20mA電流輸出負端，與信號地相通。外接負載≤500Ω。
電流+： 4～20mA電流輸出正端，外接負載≤500Ω。
報警Ⅰ：繼電器輸出，正常兩點間為開路，即電阻為無窮大，報警Ⅰ燈亮時，繼電器閉合，兩點間電阻為零。
報警Ⅱ：繼電器輸出，正常兩點間為開路，即電阻為無窮大，報警Ⅱ燈亮時，繼電器閉合，兩點間電阻為零。
AC220V：接交流AC220V電源。
┴：機殼地，可與大地連接，絕不能與信號地連接。
5.2振動速度傳感器安裝
5.2.1 安裝位置：水平或垂直安裝於被測振動點上，用M10×1.5螺釘固定傳感器。
5.2.2 安裝要求：需安裝橫向檔板保護傳感器，見圖三。若傳感器安裝位置受到高溫蒸汽等沖刷時，需安裝防護擋板，見圖四，一般情況下可不加防護擋板及屏蔽罩。
5.2.3 在連接傳感器的插頭、插座上，對應管腳分別標有1、3、2、4,其中1與2、3與4分別短接並用。“1、2”為傳感器輸出的正端，“3、4”為負端，分別接至振動監測機後麵板接線端子上的訊入正端和負端，與振動監測機的連接導線采用兩芯屏蔽電纜，電纜的屏蔽層一端浮空，另一端在振動監測機端接地。
5.3 HZ-843振動監控測安裝
HZ-843振動監測機可安裝於集控室機櫃上。采用側翼板固定。
7.備註
7.1生產時，振動滿量程值按200μm標定。報警Ⅰ值設定為50μm、報警Ⅱ值設定為80μm,用戶如有特殊要求，請訂貨時說明。
7.2 本廠配用M10螺釘用來固定安裝傳感器。
7.3 產品保修一年，終身維修。
