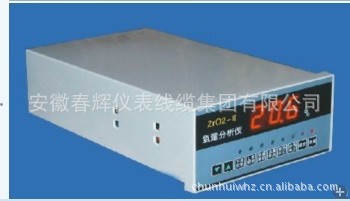

ZrO₂-II 型直插式微機化氧量自動分析機是在總結氧化鋯氧量分析機多年研究和應用經驗後，研製成功的新型氧量分析機，適用於各種工業鍋爐、窯爐及加熱爐中煙氣的含氧量。它的主要特點是氧量檢測器的結構設計及鉑電療的化學配方、製作工藝充分考慮瞭被測爐氣組分極端復雜這一特點，可保證檢測器在水平直插條件下應用時具體足夠長的壽命。而其信號轉換部分以單片微處理器為核心，通過軟件實現機表大部分功能，硬件配置重點強化機表的抗乾擾措施。
從提高氧量測量可靠性入手，延長氧量檢測器的持續使用壽命，並使機表具備與檢測器要求相適應的自診斷功能及抗乾擾能力。本機表在完善氧化鋯頭金屬化工藝及機表信號轉換器實現智能化等方麵較大改進，具體內容如下：

（1）多孔性鉑電療的化學配方及製作工藝可保證氧量檢測器氧化鋯探頭在鍋爐煙氣氛中有足夠的使用壽命。
（2）機表具有多種線性量程選擇。
（3）機表溫度控製系統所給出的升溫曲線能滿足氧化鋯材料對升溫速度的要求。
（4）機表信號具有必要的自診斷功能。
1、工作原理
本機器依據濃差電池原理構成，和其他電池一樣，它具有兩個半電池，而在兩電療之間，用固體電介質氧化鋯聯結。
在高溫下，當氧化鋯兩側有氧濃差時，就形成瞭氧濃差電池，電池電動勢的大小可依據Nernst公式計算，即：

式中：E-濃差電池輸出，mV; n-電子轉移數，在此為4;
R-理想氣體常數，9.314 W*S/mol; F-法拉第常數,96500 C;
T-絕對溫度,K; P"Q-高濃度側氧分壓; P’Q-低濃度側氧分壓。
  當電池工作溫度固定於700℃時，上式為：
聯系人：萬慧芝： 189 5509 0970： QQ 893209665：
  由上式可知，在溫度700℃時，當固體電介質一側氧分壓為空氣（20.6%）時，由濃差電池輸出電動勢E，就可以計算出固體電介質一側氧分壓，這就是氧化鋯氧量自動分析機的測氧原理。
2.主要技術參數
2.1 測量范圍
  顯示：0~25.0%？：（三位數字顯示）
  模擬量輸出（線性）：0~5.00%？，0~10.0%？，0~25.0%？
2.2 測量精度：3%
2.3 響應時間：≤5S（90%測量值）
2.4 溫度精度：700±1℃
2.5 顯示內容：氧濃（）、氧勢（mV）、爐溫（℃）、加熱電壓（V）、量程上、下限（）、報警上、下限（）
2.6 鍵盤設定：報警上、下限設定，探頭零電勢校正
2.7 自診斷內容及故障類別符號：
  E-0 氧量上限     E-1 氧量下限    E-2 溫度異常（高）
  E-3 溫度異常（低） E-4 溫度異常（快） E-5 溫度異常（停）
  E-6 氧勢異常 E-7 斷偶
2.8 輸出：0-10mA 或 4-20mA
2.9 負載電阻：0-1.6kΩ（0-10mA輸出），0-800Ω（4-20mA輸出）
2.10 檢測器長度為0.2m、0.4m、0.8m、1.0m、1.2m。
3 使用條件
3.1 信號轉換器的使用條件
3.1.1 機器安裝環境應無易燃、易爆和強腐蝕性氣體，並要求通風良好。
3.1.2 工作環境溫度：0-50℃
3.1.3 工作環境溫度：≤90%
3.1.4 供電電壓：220V.AC±10%Hz
3.1.5 功率消耗：150W
3.2 氧量檢測器的現場按裝條件
  檢測器的現場按裝場所必須滿足下列條件：
3.2.1 避開震動場合；
3.2.2 要有足夠的工作空間。
3.2.3 煙氣溫度和壓力要在機器規定范圍內。（煙氣溫度＜650℃）
4 機器的組成
  整套機器由氧量檢測器、信號轉換器及有關附件組成。
4.1 氧量檢測器
  氧量檢測器由防塵裝置、氧化鋯管、加熱電爐、測溫熱電偶、接線盒以及殼體等主要部件組成。整個裝置采用全封閉型結構，以增加整個裝置的密封性能，提高使用壽命。
  氧化鋯管是該檢測器的核心，由它產生氧濃差電勢信號，使用時應註意避免劇烈震動，以免損壞。
檢測器內加熱電爐的作用是提供氧化鋯元件正常工作所需的溫度，為延長加熱電爐的壽命，在工藝上做瞭特殊的處理。由於檢測器本身帶有加熱裝置，因而在低於600℃的環境中仍能正常工作。
