ies配光曲線測試機
一、產品描述

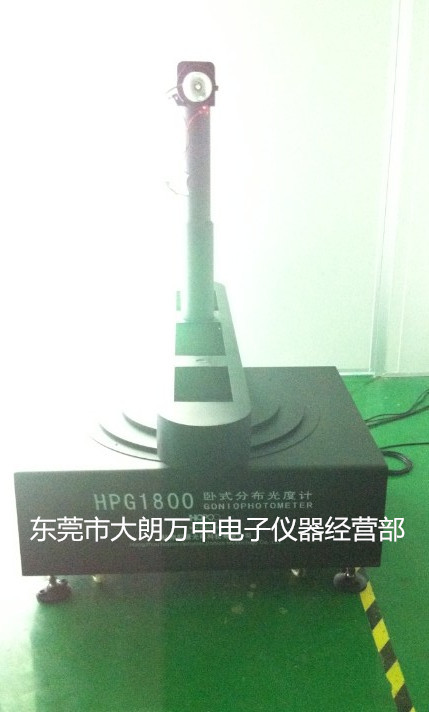

HPG1800分佈光度計是一個高精度自動化燈具配光性能測試系統，可同時實現C-У和B-β測試方案，測試結果可直接作為國際通用的照明設計軟件的輸入數據，符合CIE、IESNA等國際國內標準要求。主要用於各類室內燈具、道路燈具以及投光燈具的光度性能測試，以及光源種光通量的測試。
二、技術特性
用於LED燈具/路燈、室內外各種照明燈具的空間光強分佈及多種光度參數的測定。包括：空間光強分佈曲線、任意截麵上的光強分佈曲線、等照度分佈曲線、亮度限製曲線、區域光通量、燈具效率、眩光等級、燈具的總光通量、有效光通量、利用系數；以及電參數（功率、功率因數、電壓、電流）等。
● 被測燈具可繞垂直軸和水平軸轉動，轉動范圍：1800;
● 國內標準級，前製放大，恒溫性光度探測器。大大優於一級探測器，測量精度更高；
● 精密、穩定機械結構，轉動平穩，低噪聲；
● 旋轉可由轉臺控製器或計算機軟件控製，智能化程度高，操作簡單；
● 轉動測角精度：0.10；
● 轉角機最小分辨率0.0010；
● 光角測量精度：標準級CIE A級；
● 燈具安裝帶雙向激光對中，精度更高；
● 被測燈具自動補償功能。
三、主要特點
● ◆原理上滿足CIE 70 和CIE 121 及相關國傢標準的要求
● ◆測試結果可以導出IESNAL國際標準要求，可直接作為國際通用的照明設計軟件的輸入數據
● ◆采用旋轉燈具，實現B-β、A-α和C-γ等多種測量方式
● ◆結構緊湊，可雙立柱驅動，或單立柱驅動。使格柵燈、筒燈、投光燈等各類燈具的安裝更加方便
● ◆特殊的激光瞄準裝置，方便、準確地安裝測試燈具的位置
● ◆測量數據符合國際標準格式，可由其它照明和燈具設計軟件直接調用
● ◆精密高靈敏度光探頭，嚴格的V（λ）校正
● ◆RS-232C 標準介面，方便與各種微機連接，標準中英文Windows 操作界麵
● ◆手持式遙控器，便於兩軸轉動.
四、主要技術指標
● ◆光度探頭精度：一級
● ◆照度測量范圍：0.001Lx至1×105 Lx
● ◆角度精度：0.1度
● ◆燈具可繞垂直軸-180°～180°或0°～360°旋轉
● ◆燈具可繞水平軸-180°～180°或0°～360°旋轉
● ◆燈具的電參數測量精度：0.5 級
● ◆測量燈具的最大規格：
● 1）功率：2KVA 2）重量：50kg 3）外形尺寸：1200×800mm
●◆測試距離：10m 至30m（根據用戶實驗室尺寸）
五、測量原理
采用固定探測器、旋轉燈具法測量原理。測量燈具安裝在兩維旋轉工作臺上，通過激光瞄準器，使燈具的發光中心與旋轉工作臺的旋轉中心重合。當燈具繞垂直軸轉動時，與旋轉工作臺中心處於同一水平高度的探測器測量該水平麵上各方向的光強值。當燈具繞水平軸轉動時，則探測器測量垂直麵上各方向的光強值。垂直軸和水平軸均可在±180°或0°～360°范圍內連續旋轉。根據測量燈具的要求，該系統可以在B-β、A-α或C-γ等平麵座標系中測量。當測量得到燈具在各方向上的光強分佈數據後，計算機即可計算出其它光度參數。
● 為瞭保證燈具安裝穩定，根據不同的測量座標系，該系統可以采用兩種結構形式應用：
● 1、雙立柱結構（B-β和A-α平麵座標系）
● 主要用於測量格柵燈具等。安裝燈具時，使燈具的發光中心與旋轉工作臺旋轉中心一致。在B-β座標系中，燈具軸與旋轉工作臺的水平軸重合。在A-α座標系中，燈具軸與旋轉工作臺的水平軸垂直。如圖2-1所示。
● 2、單立柱結構（C-γ平麵座標系和圓錐麵座標系）
● 主要用於測量筒燈、投光燈等燈具。安裝燈具時，使燈具的發光中心與旋轉工作臺旋轉中心一致。燈具的光軸與旋轉工作臺的水平軸重合。
