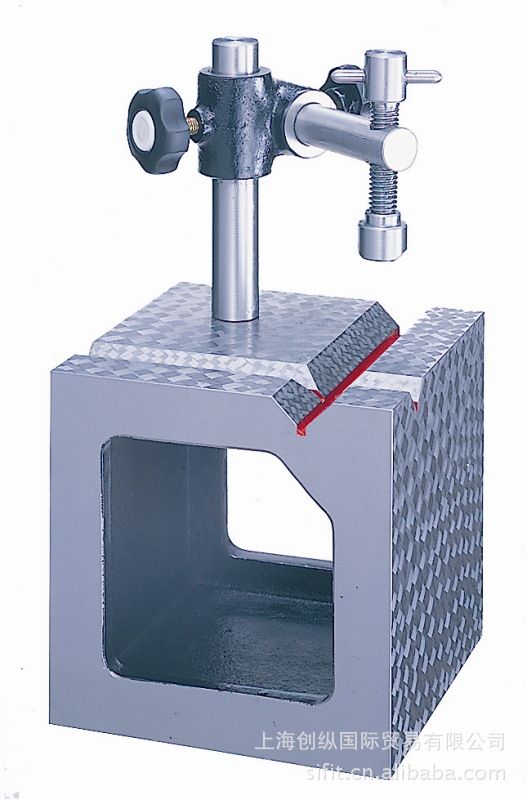

桝形ブロック
Ｖ溝付桝形ブロック
Stock No.559A,559B
本器は上質鋳鉄製で充分シーズニングを施し、全麵摺合せ仕上げにより平行度、直角度共に高精度を確保してあります。
一般加工物を保持金具で締付、平行度及びV溝を利用しています。
45°の罫書き、又は治具等に使用できます。保持金具は鋼製で上下及び水平に移動できます。
※ご要望により特級精度も製作致します。
Ｌ＝呼寸法
直角度算式 Ａ級±（５+Ｌ/50）μ
Ｂ級±（10+Ｌ/25）μ
（參考）特級±（３+Ｌ/100）μ
平行度算式 Ａ級（５+Ｌ/50）μ
Ｂ級（10+Ｌ/25）μ
（參考）特級（３+Ｌ/100）μ
製作寸法
| 呼寸法（㎜） | 縦（㎜） | （㎜）橫 | 高（㎜） | 肉厚（㎜） | 直角度(μ) | 平行度(μ) | 質量 (kg） | ||
| A級 | B級 | A級 | B級 | ||||||
| 100 | 100 | 100 | 100 | 13 | ±7 | ±14 | 7.0 | 14 | 3.7 |
| 125 | 125 | 125 | 125 | 16 | ±7.5 | ±15 | 7.5 | 15 | 6.0 |
| 150 | 150 | 150 | 150 | 18 | ±8 | ±16 | 8.0 | 16 | 10.3 |
| 200 | 200 | 200 | 200 | 25 | ±9 | ±18 | 9.0 | 18 | 21.0 |
| 250 | 250 | 250 | 250 | 32 | ±10 | ±20 | 10.0 | 20 | 33.0 |
| 300 | 300 | 300 | 300 | 38 | ±11 | ± 22 | 11.0 | 22 | 61.0 |
