YHCGZ系列磁輥紙帶過濾機是在HXZD型紙帶過濾機的基礎上，增加瞭磁性分離器，使機床切屑液實現瞭二級過濾，使一部分磁性屑被磁性分離器過濾掉。與紙帶過濾機相比，在使用性能上更佳，並減輕瞭紙帶的消耗。 該產品屬節能產品，其耗電量可忽略不計。該機造型美觀，結構緊湊。使用它可降低環境污染，提高有效工時，減輕機床操作人員的勞動強度。

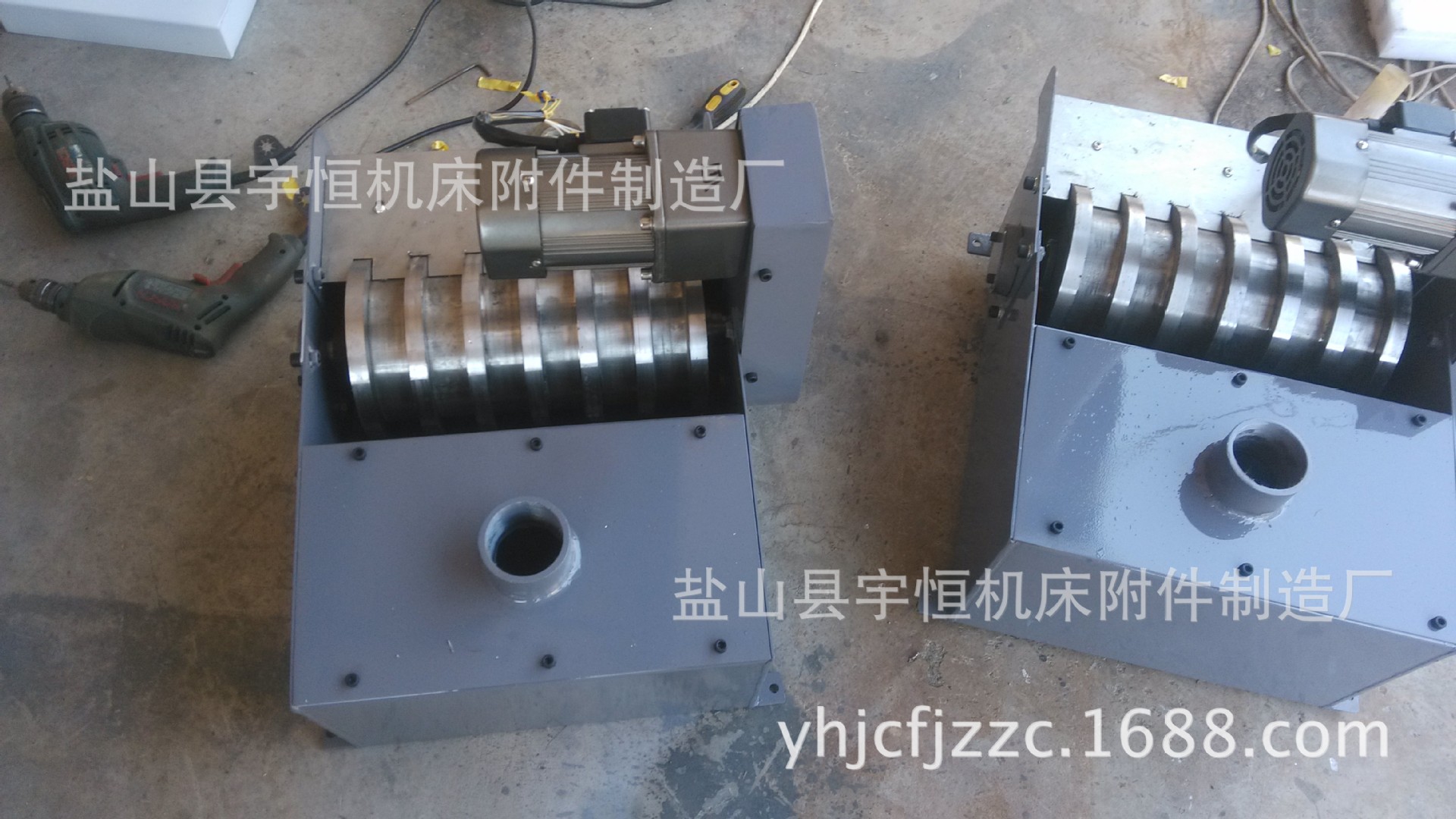

磁輥式紙帶過濾機結構原理：
YHCGZ系列磁輥紙帶式過濾裝置由液箱、集污箱、過濾無紡佈／紙帶、磁輥分離袈置、減速機、傳動機構、發訊機構、液泵等幾部分組成。工作中含有大量雜質的污液首先通過磁輥分離裝置（當被過濾液體中導磁類雜質較多時，可選配。實行二級過濾以改善過濾效果。）將大量的導磁切屑分離出來。傳動機構上的鏈條、絲網及鋪在其上的紙帶均成弧麵狀，污液通過紙帶時，細微的切屑及雜質被吸附到紙帶的上表而，切屑及雜質逐漸堆積直至紙帶堵塞。此時污液液位上升，浮起浮子，發訊機構發訊，減速機帶動鏈條和絲網運動，將污物及臟紙帶排入集污箱，從而實現紙帶的自動更換。紙帶更新後，污液液位隨之下降，減速機停止工作，機器進入下一工作循環。進入液箱的凈液由液泵輸送至主機。HXZGZ系列紙帶式過濾裝置能夠充分濾除冷卻液（油）中的各類金屬、非金屬雜質，尤其適用於磨床、佈磨機等精加工機床。當污液落到紙帶上時，細微的切屑及雜質被吸附到紙帶上，它們自身也變成瞭過濾層參加過濾，增加瞭紙帶的過濾效果。由於紙帶是呈弧麵工作的，既增加瞭有效過濾麵積，雙減少瞭占地麵積。
HXZGZ 系列過濾機還可配合恒溫裝置對冷卻液進行恒溫冷卻，以滿足對冷卻液溫度要求比較嚴格的主機。
註意事項：
該系列過濾裝置主要用於過濾液體中的細微雜質。當液體中雜質較多、切屑形狀較大時，會導致濾佈頻繁堵塞、更換，使濾佈消耗嚴重。此類情況最好與其他類型的排屑裝置配合使用，先完成排屑，再進行過濾。
尺寸參數：尺寸參數：可根據用戶要求製作，也可帶為設計。
| 技 術 數 據 | 安 裝 尺 寸 |
| 型號Model | 水箱容積（L） | 流量L/min | 電機功率 | 長度尺寸A | 寬度尺寸B | 高度尺寸C |
| YHGL-25 | 150 | 25 | 60W | 1270 | 460 | 620 |
| YHGL-50 | 200 | 50 | 1410 | 600 | 620 |
| YHGL-75 | 250 | 75 | 1810 | 600 | 620 |
| YHGL-100 | 350 | 100 | 90W | 1860 | 800 | 650 |
| YHGL-150 | 550 | 150 | 2060 | 1080 | 650 |
| YHGL-200 | 600 | 200 | 120W | 2460 | 1080 | 650 |
| YHGL-250 | 800 | 250 | 3000 | 1080 | 650 |
| YHGL-300 | 1200 | 300 | 180W | | | |
| YHGL-400 | 1650 | 400 | | | |
| YHGL-500 | 2000 | 500 | | | |
可根據用戶尺寸訂做，雙方可協商。
紙帶過濾機組成：紙帶過濾機主要由以下幾部分組成：液箱、廢佈箱、過濾無紡佈（通稱過濾紙）、傳動結構、發訊機構、驅動裝置、水流緩沖裝置、電控裝置及液泵等。
紙帶過濾機原理：紙帶過濾機是依靠液體自身的重力透過濾佈，隔離雜物，從而達到凈化液體目的。傳動機構的鏈條、絲網形成一定的液池深度，濾佈鋪在鏈條、絲網上。工作時攜有雜質的污液通過水流緩沖裝置流到無紡佈上時，雜質被濾佈隔離形成濾餅，濾餅越來越厚，污液液麵上升，浮起液位控製器發訊，減速機啟動，拖動濾佈，污物及臟佈落入臟紙箱，從而實現濾佈的自動更換；濾佈更新後污液液麵下降，減速機停止轉動，機器進入下一步過濾循環。過濾後的純凈液體由液泵輸送至主機。
紙帶過濾機說明：機器由傳動機構、鏈條、鏈網及發令機構等部分組成。工作時，污液通過紙帶，細微的切屑及雜質被吸附到紙帶上表麵，切屑及雜質逐漸堆積直至紙帶堵塞，此時污液液麵上升，浮起浮子，發訊機構發訊，減速機帶動鏈條和鏈條鏈網運動，將污物及臟紙帶排入排污箱，污液液麵隨之下降，發訊機構發訊，減速機停止工作，機器進入下一工作循環，從而實現紙帶自動更新。
紙帶過濾機特點：
1、能夠充分濾除冷卻液（油）中的各類金屬、非金屬雜質；
2、過濾效果達到95%以上，精度可達到15-25um,可實現自動控製；
3、可配合恒溫裝置對切削液進行恒溫冷卻，以滿足對冷卻液溫度要求比較嚴格的主機；
紙帶過濾機適用范圍：可用於精密磨床、珩磨機和精加工機床。
紙帶過濾機可分為兩大類重力式紙帶過濾機、強迫式紙帶過濾機
1.重力式紙帶過濾機：平網紙帶過濾機、鼓式紙帶過濾機、弧網式紙帶過濾機、板框紙帶過濾機等這類都屬於重力式紙帶過濾機范疇內，紙帶過濾都是依靠液體自身重力滲透濾佈形成過濾。這種過濾機一般過濾量為50L/min-2000L/min范圍內，過濾精度15-20微米左右，單位占地麵積較小，適合用於單機過濾，比如江海過濾系列的冷軋液過濾系統。
2.強迫式紙帶過濾機，負壓紙帶過濾機、正壓式紙帶過濾機、霍夫曼紙帶過濾機等系列，這種過濾機能夠做到5000L/min的的流量，過濾精度10微米，全自動過濾，含沖刷、除油、增氧系統，這種過濾形式為近幾年發展的趨勢，例如負壓式綜合過濾系統有江海過濾，包含刮屑系統、過濾系統、磁分離系統、增氧系統、除油系統、收紙系統組成。
