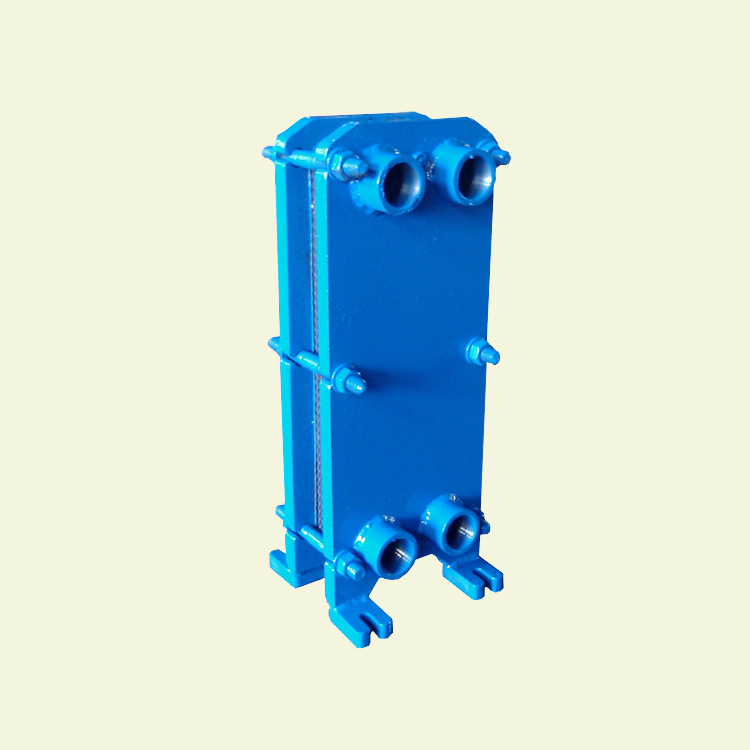

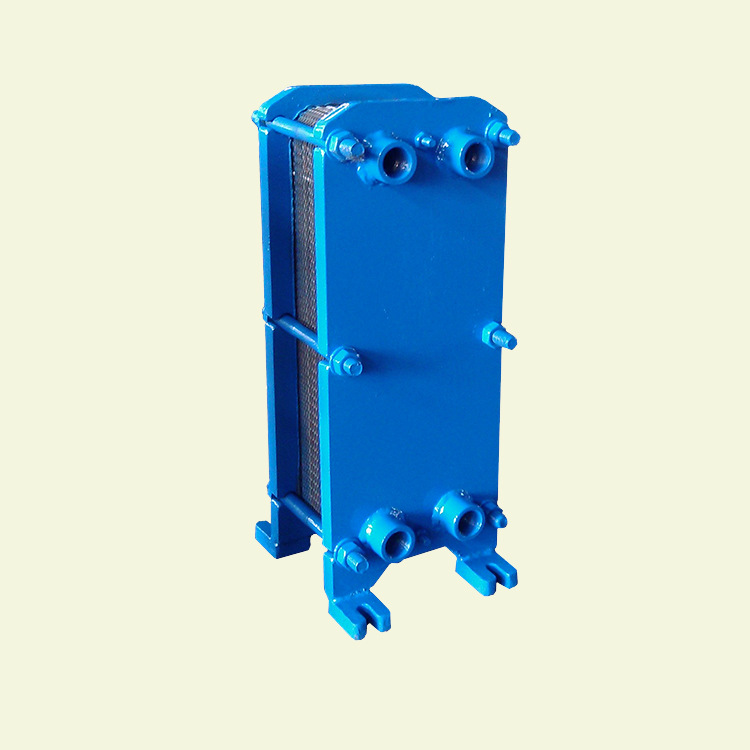

• • 產品信息
  • • 型號：  BR0.05
    • 換熱麵積： 3平方
    • 材質： 304
    • 重量： 80公斤
    • 產地： 泰州薑堰區
  •


  • 產品特性
  • • 工作壓力： 1.0MP
    • 壓力試驗壓力： 1.3MP
    • 單片換熱麵積： 0.05
    • 板片厚度： 0.5mm
    • 流程組合： 1*30/1*30
    • 板間流速： 0.4m/s
  • 產品規格
  • 規格     BR0.05-3
  •

•



  傳熱系數較高
  　　板片選用導熱系數較高的材料，如：不銹耐酸鋼、工業純鈦、碳素鋼、換熱器專用銅材等。經冷沖壓形成不同波紋形狀結構，板片波紋能使流體在較小的流速下產生湍流。所以板式換熱器具有較高的傳熱系數。在相同的情況下，其傳熱系數比一般鋼製管殼式換熱器高3-5倍。換熱麵積僅為管殼式換熱麵積的1/3-1/4。

•



•



   結構緊湊
  　　由於傳熱板片緊密排列，板間距較小，而板片表麵經沖壓成形的波紋又大大增加瞭有效換熱麵積，故單位容積中容納的換熱麵積很大，占地麵積明顯少於同樣換熱麵積的管殼式換熱器，同時相對金屬消耗小，重量輕，一般無需特殊的地基，而且現場裝拆時不用占額外的空間。


•



•



   可靠耐用
  　　我廠生產泰州海威板式換熱器密封墊利用雙密封結構原理，增加瞭膠墊與板片的內磨擦力，使膠墊的滑移量大大減小；同時采用瞭較好的蜂窩狀周邊剛性結構，把膠墊緊緊鎖在裡側，使得換熱器整體密封性能大大提高。


•



• • 爆款1
  •
• vs
• • 爆款2
  •

•
• 泰州市海威機械製造廠主導產品有壓力容器、板式換熱器、換熱機組、餘熱回收、管式換熱器、大型空冷器等。“海威”牌商標是泰州市知名商標，公司通過瞭ISO9001－2000、ISO14001－2004認證及歐洲CE安全認證，。公司嚴格執行《管殼式換熱器》GB151-1999,《板式熱交換器》NB/T47004-2009,《換熱機組》CJ/T191-2004,《列管式冷卻器》JB/T7356-94、《空冷式換熱器》GB/T15386-94等國傢及行業標準。  板式冷卻器、板式換熱器、列管式冷卻器，壓力容器、換熱機組等產品專業生產加工的公司，擁有完整、科學的質量管理體系。泰州市海威機械製造廠的誠信、實力和產品質量獲得業界的認可。歡迎各界朋友蒞臨參觀、指導和業務洽談。

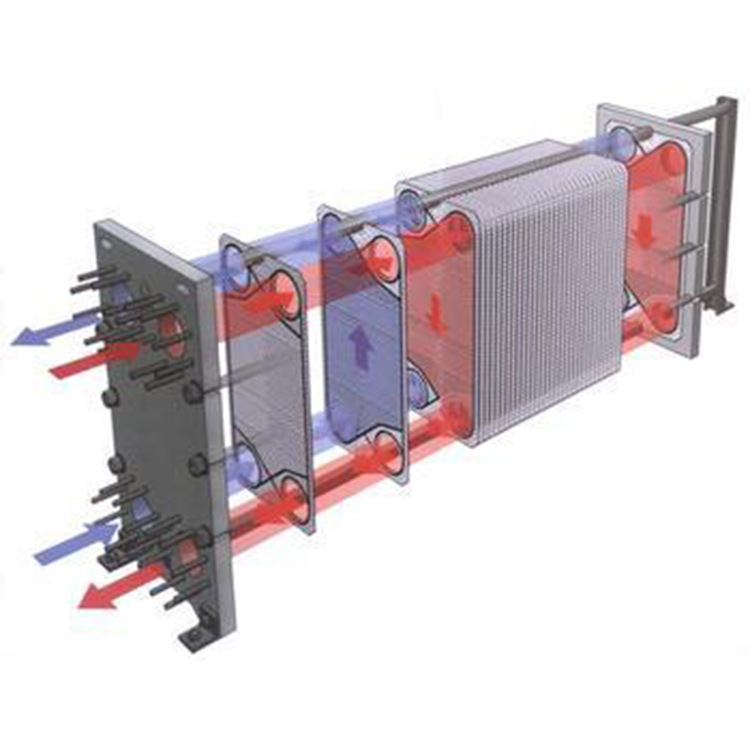

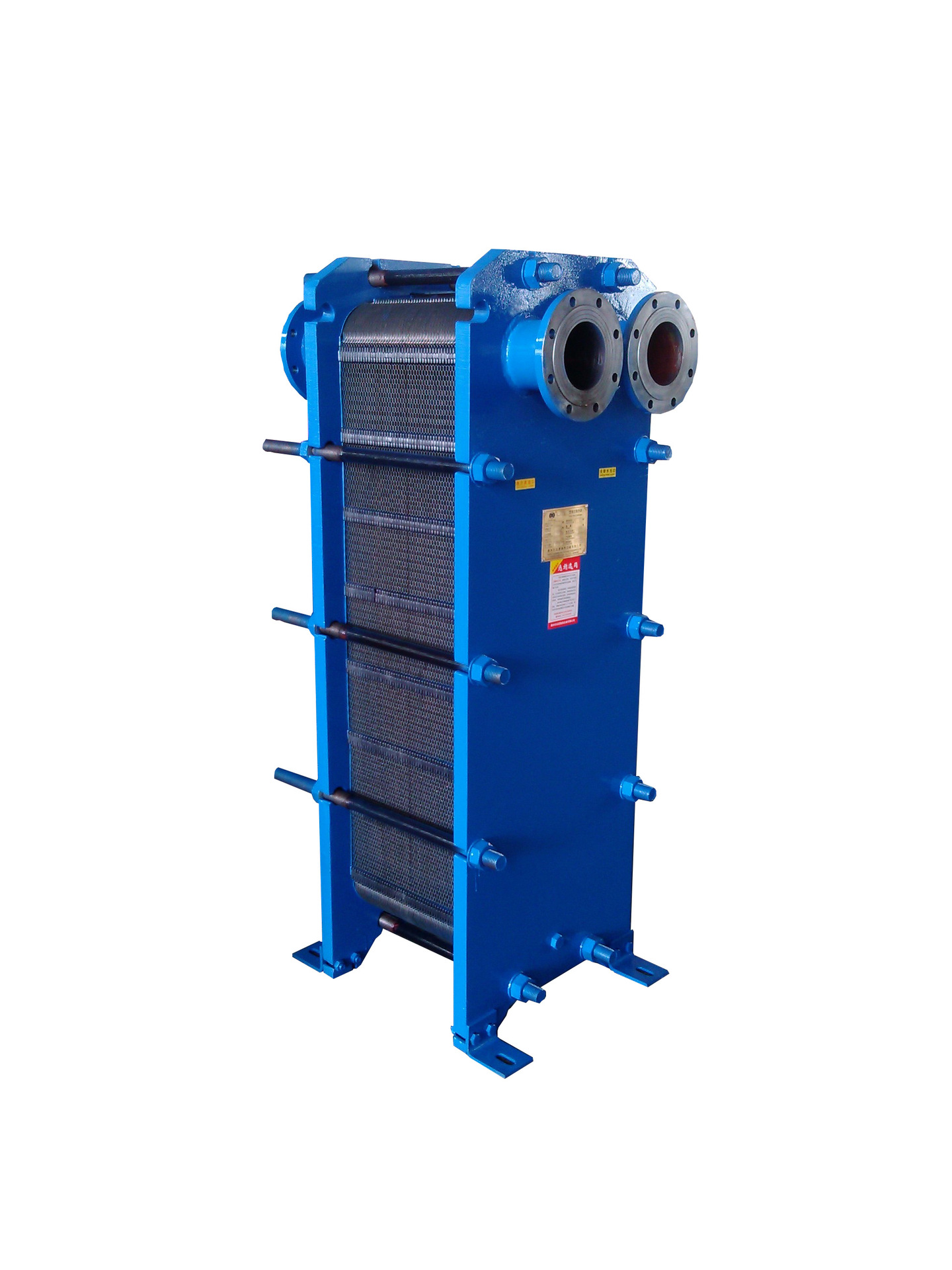

板式換熱器簡介：

    板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型

高效換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。它與

常規的管殼式換熱器相比，在相同的流動阻力和泵功率消耗情況下，其傳熱

系數要高出很多，在適用的范圍內有取代管殼式換熱器的趨勢。板式換熱器

是用薄金屬板壓製成具有一定波紋形狀的換熱板片，然後疊裝，用夾板、螺

栓緊固而成的一種換熱器。

工作流體在兩塊板片間形成的窄小而曲折的通道

中流過。冷熱流體依次通過流道，中間有一隔層板片將流體分開，並通過此

板片進行換熱。

板式換熱器的結構及換熱原理決定瞭其具有結構緊湊、占

地麵積小、傳熱效率高、操作靈活性大、應用范圍廣、熱損失小、安裝和清

洗方便等特點。兩種介質的平均溫差可以小至1℃，熱回收效率可達99%以

上。在相同壓力損失情況下，板式換熱器的傳熱是列管式換熱器的3～5倍，

占地麵積為其的1/3，金屬耗量隻有其的2/3。因板式換熱器是一種高效、節

能、節約材料、節約投資的先進熱交換設備。

• 1、貨源說明

  本公司專業生產板式換熱器，列管式換熱器，空氣冷卻器，以及D1D2類壓力容器產品，歡迎各界人士洽談指導

• 2、關於公司

  公司主導產品- 板式換熱器已獲得五件國傢專利，專利號分別為 ZL200920233688.2  、ZL200920233687.8、ZL200920233689.7、ZL200920233691.4、ZL200920233690.X；“無結構應力板式換熱器”為江蘇省科學技術廳認定的高新技術產品，今年又有兩件專利、一項高新技術產品正在受理中，目前正在申報江蘇省高新技術企業。

• 3、關於板式冷卻器循環水的要求

  一、應盡量使用軟水或經處理的工業循環水,主要是阻止結垢,以免影響換熱效果，鈣離子控製在50-80mg/L， 鎂離子控製在40-80mg/L， 碳酸氫根離子控製在100-150mg/L

• 二、氯化物對不銹鋼容易產生應力腐蝕，含量過高會在板片上產生點蝕，導致油水混合循環水中氯離子的含量(當水溫在50度)：小於75mg/L板片材料可用304。小於300mg/l板片材料應用316L

• 三、不銹鋼304、316L的適用范圍：水、河水、油等一般的有機和無機介質。304可用於≤100℃的各種濃度的碳酸、氨水、和醇，在硫酸、鹽酸中的耐腐蝕性差，尤其對含氯介質引起的縫隙腐蝕最敏感。316L的耐腐蝕性好一點。

• 4、關於售後我們提供完善的售後服務， 所有產品質保期一年，質保期間如出現問題，省內24小時，省外48小時，偏遠地區72小時到達現場解決問題。5、關於發貨根據地區不同選擇快遞，物流。我們選擇的都是國內知名的物流公司，運輸過程中出現問題的幾率很小，可以及時和我們的客服溝通，運輸過程中的所有問題和風險都由我們承擔。
