一、 概述
無紙記錄機以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控製和管理功能，在各行各業中獲得瞭極其廣泛的應用。本產品吸納瞭各種國內外無紙記錄機的優點，應用最新的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確可靠、高性價比的產品。
本產品配置豐富，有藍屏和彩色兩種顯示屏。可以接收多種類型的直流電流、電壓和電阻信號，實現溫度、壓力、液麵、流量、成分以及力、力矩、位移等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。
本產品主要由液晶屏、按鍵、ARM微處理器為核心的主機板、主電源、外供變送器電源、智能通道板、大容量FLASH等構成：
二、功能特點
本產品顯示信息量大、界麵友好、操作簡單，下麵是主要功能特點：
4 無筆、無紙記錄，日常維護工作量非常小，運行費用低；
4 采用高亮度單色或彩色TFT液晶屏，CCFL背光、畫面清晰；
4 采用ARM微處理器，可同時實現16路信號采集、記錄、顯示和報警；
4 采用64MB 大容量的FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；
4 全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
4 顯示工程量數據的數值范圍更寬，可顯示5 位數值：-9999~19999；
4 可以組態、顯示工程位號，工程單位，有流量累積；
4 具有閃動報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；12 路繼電器報警輸出；
4 可組態8點變送輸出，光電隔離，誤差小於±0.2% F·S；
4 顯示精度高，基本誤差為±0.2% F·S；
4 溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償等常用補償模型；
4 內置GB2312漢字庫，使用全拼輸入法輸入；
4 支持外接微型打印機，手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需求；
4 配備標準USB 介面。歷史數據轉存快捷方便；
4 標準串行通訊介面，帶光偶隔離的RS485和 RS232C；
4 支持標準ModBus RTU 通訊協議（選配功能），除支持本公司數據管理軟件外，還支持MCGS、組態王等流行組態軟件；
4 采用新型開關電源，能在交流電源AC 85V~265V寬電壓范圍內正常工作；
4 提供變送器DC 24V隔離配電；
4 全鋁密封外殼，通過EMCIII級，保證機表在惡劣的環境中正常工作。
三、技術指標:
3.1.顯示

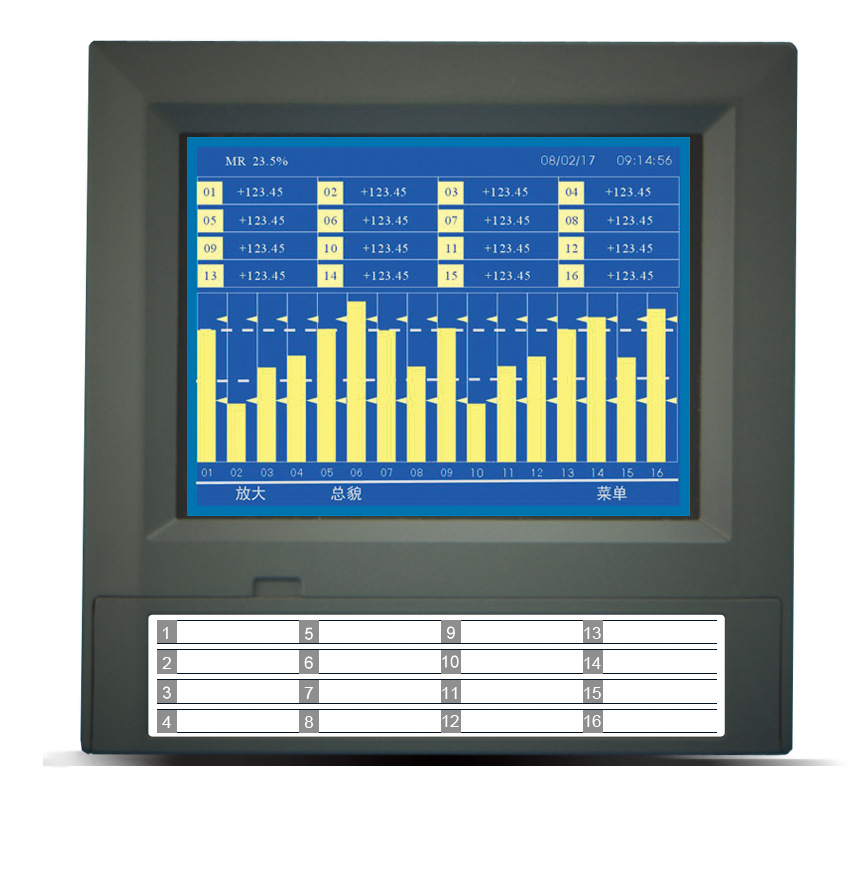

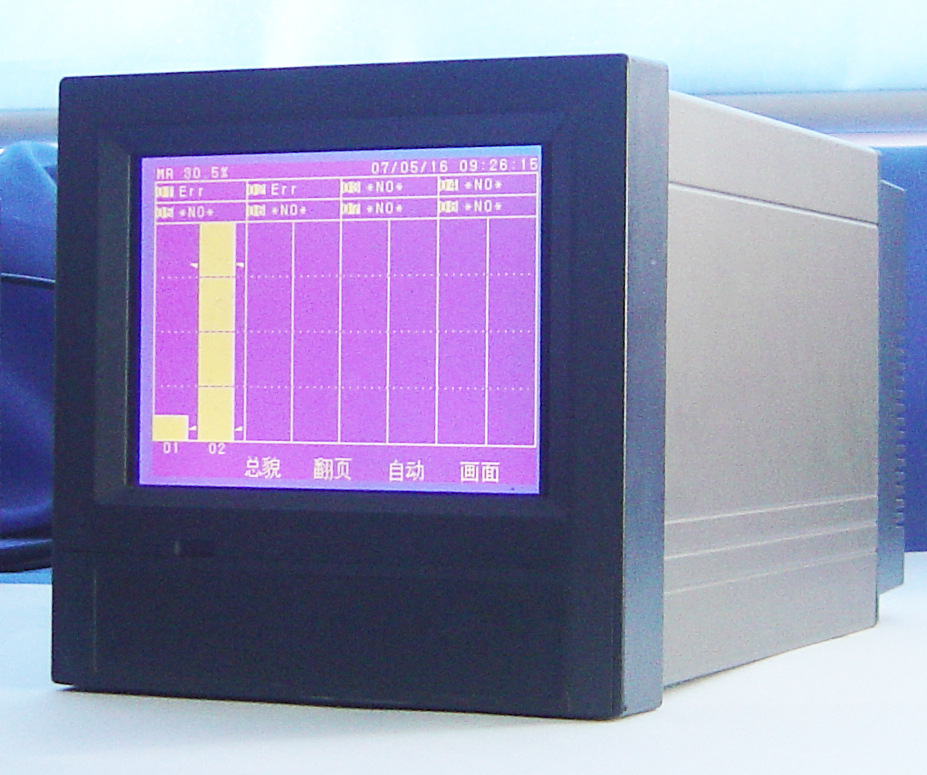

— 5寸藍色LCD或彩色TFT LCD
— 數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫面
— 基本誤差小於±0.2%F·S，數字顯示范圍-9999~19999
— 測量分辨力：1/60000，16位AD轉換器
— 實時曲線記錄間隔0.1秒~60秒分8檔，對應整屏曲線時間30秒~300分
— 追憶曲線記錄間隔從0.1秒到50秒連續可設超過50秒時可選1分鐘，5分鐘，10分鐘，30分鐘，60分鐘。可選擇循環或非循環兩種記錄方式
3.2輸入信號
輸入信號包括直流電流，直流電壓，熱電阻，熱電偶，遠傳壓力表五類，通過按鍵輸入選擇。隔離萬能輸入，無需跳線器。
直流電流：（4~20）mA，（0~10）mA，（0~20）mA
直流電壓：（1~5）V ，（0~5）V ，mV
熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53
熱電偶：K，S，R，B，N，E，J，T
其它輸入信號或分度號需在訂貨時註明。
3.3報警輸出及變送輸出
— 繼電器輸出：觸點容量AC 220V，3A，阻性負載
— 12點可組態輸出，可按通道的各報警點值設定
— 可組態8點變送輸出，光電隔離，誤差小於±0.2% F·S，電流輸出負載能力≤450Ω
電壓輸出配接設備阻抗：需大於2KΩ
3.4外供電源
— DC 24V電源：用於給變送器供電，最大負載能力≤200mA
3.5通訊打印介面（選配功能）
— 光電隔離
— RS232、RS485標準，在訂貨時註明
— 通訊速率9600，19200，57600，115200通過設定選擇
— 配套測試軟件，提供組態軟件和應用軟件技術支持
— 可選Modbus RTU通訊協議與上位機通訊
3.6電源條件
— AC 220V供電的機表：AC 85~265V，功耗小於25VA
— DC 24V供電的機表：24V±10%，功耗小於25VA
註：實際功耗與機表總通道數有關
3.7環境及其他
— 工作溫度范圍：0℃~50℃
— 儲藏溫度范圍：-20℃~70℃
— 工作濕度范圍:低於85%R.H，無結露
— 機表的重量：最大約2.8Kg
3.8記錄時間
記錄時間的長短與FLASH 存儲器容量、記錄間隔和輸入點數有關，計算公式如下：
64X 1024 X 492 X記錄間隔 記錄天數= 通道數 X 24 X 3600 |
記錄間隔以秒為單位：
例：8通道每10秒記錄一次可記錄的天數
總天數=64x1024x492x10/8/24/3600=466 天
