日本橫河AX100IT記錄機

測試功能
　　具有萬能輸入功能。高速型：125ms、中速型：1s測量周期內能完成全部通道的測量和監視工作。
顯示功能
　　采用高分辨率的5英寸STN單色液晶顯示器，具有曲線、棒圖、數字、總覽、歷史曲線、一覽等多種顯示方式。
存儲功能
　　內部采用Flash Memory，即使是突然斷電，也能對存儲數據進行保護，多種數據保存格式和觸發功能可以更有效地保存數據，並且通過外部存儲媒體使數據得到雙重保護，同時可通過PC軟件對數據進行處理。
外部存儲媒體：3.5英寸軟盤(1.44MB)或CF卡(32至512MB)
操作性
　　使用“顯示/確認”鍵，從多種顯示方式種選擇所需的顯示方式，簡單的對話菜單方式可以對量程、報警等進行設定
高可靠性
　　采用橫河電機獨自開發的高耐壓固態半導體繼電器(SSR)和單片信號調節器(SCC)，並且使用瞭Flash Memory(即使突然斷電，也不會丟失數據)，保證瞭數據萬無一失。
PC軟件
　　使用標準PC軟件，對保存在軟盤的數據進行處理、打印和轉換成用戶所需的格式。
通過RS-422-A/485通信，對AX100的各種設定條件進行在線設置。

操作
　　AX100無紙記錄機采用5英寸的STN液晶顯示器。中文顯示/操作畫面使數據觀測和參數設定更容易、更方便。優化設計，將參數設定鍵與日常操作鍵分開，使操作簡單方便，又減少瞭出錯的可能性。

1、顯示方式菜單
　　按下“顯示/確認”鍵，彈出顯示方式菜單，通過方向鍵選擇顯示方式。
2、狀態顯示區
　　用圖標表示操作狀態。
3、曲線顯示區
　　顯示每個通道的曲線、標尺值、單位和信號。可以改變曲線顯示方向(垂直或水平)和背景顏色(白或藍)。也可以顯示標尺板。
4、數字顯示區
　　顯示每個通道的數值/標記信息、單位和報警狀態。
5、方向鍵
　　方向鍵主要用於切換方式和顯示組，在設定時用來移動設定位置。
6、軟盤驅動器(上圖)或CF卡驅動器(下圖)
　　使用3.5英寸軟盤驅動器或CF卡驅動器。在日常操作中，為保證媒體和驅動器的可靠性，驅動器有蓋板保護。
7、電源開關
8、鍵盤
　　用來完成測量開始和結束動作，以及各種設定時使用。通常蓋板是關閉狀態。

顯示

存儲功能
　　●保存方式
　　　手動保存
　　　當在驅動器中插入媒體時，保存在內存中的數據就存儲到媒體上。這種方式適合需要在軟盤上存儲一部分相關數據以便查詢。
自動保存
　　　數據以指定的周期存儲到插入驅動器的媒體中。這種方式在自動記錄系統中能夠進行長時間的數據自動記錄。

●數據文件 　　數據文件可存儲為顯示數據文件和事件文件兩種文件類型。這兩種文件類型用於不同的目的，為記錄數據提供瞭極大的靈活性。 顯示數據文件 記錄長期趨勢 　　顯示數據文件與曲線顯示有關。曲線顯示實時更新，最新更新的通道最大值和最小值寫入顯示數據文件。 事件文件 分析詳細數據 　　事件文件在指定的存儲間隔(采樣周期)存儲實際測量值。事件文件的觸發功能提供瞭檢測和分析異常數據的強大工具，還可設定預觸發，觸發前後的數據都能分析。 兩種文件類型可單獨使用或綜合使用 　　①僅顯示數據文件 　　②僅事件文件 　　③顯示數據文件+事件文件

運算功能
　　AX100具有強大的運算功能，可提供數學、關系、邏輯、統計運算和報表功能。在自動控製過程中可完成如流量累積、流量溫/壓補償等各種復雜的應用，同時可根據需要自動的創建報表。另外，還可將數字通訊輸入和遙控輸入用於運算中，極大的擴展瞭運算功能的應用范圍。

通訊功能

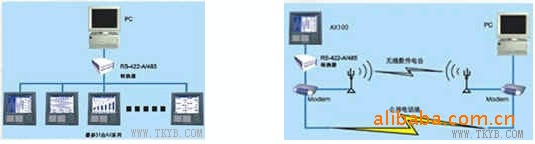

　　通過附加串行通訊介面(RS-422-A/485)，主計算機可以對AX100進行操作控製、參數設定，或由AX100向主計算機輸出數據。允許一臺計算機管理多達31臺AX100。AX100也支持Modbus協議(RTUSLAVE)，可將AX100記錄機接入兼容Modbus協議的監控系統。
　　AX100最新開發出支持Modem的通訊功能，利用公用電話線，可實現遠程收集各種監測數據，還可以通過無線數傳電臺實現偏遠地區監測數據的實時傳輸的可能性。

應用實例
工廠能源計量
　　能源的使用和管理是每個工廠不可缺少的環節，運用AX100的強大運算功能可以很方便地對各單位使用的能源實行統一計量和管理。AX100可在現場對各種參數進行顯示和記錄，對流量可進行溫/壓補償，顯示和記錄流量的瞬時值和累積值。通過通訊功能可實現分散的計量點的集中監控和管理。
自動創建報表
　　AX100的報表功能能自動產生測量數據的報表。能夠創建每小時、每天、每天+每周、每天+每月的報表。在報表中能計算出指定時間間隔的平均值、最大值、最小值和累積值。報表數據可在PC上打開和處理，極大地提高瞭報表的有效性。

單片信號調節器（SCC:Signal Conditioner Chip)
　　單片信號調節器是橫河電機使用Bi-CMOS處理技術，在一片ASIC上由5萬門陣列LSI集成，由PWM（脈沖寬度調製）A/D、前置放大器、基準電壓、RTD、RJC和斷偶檢查等模擬線路和串口通訊、數字濾波等數字電路構成。大大減少瞭周邊的元件數（同橫河電機過去產品比：1/40），消耗電能也減少1/4（同橫河電機過去產品比），提高瞭可靠性，減少瞭麵積。

高耐壓固體半導體繼電器（SSR:Solid State Relay）快閃存儲器(Flash Memory) 為瞭切換多通道輸入信號，在掃描器中使用瞭橫河電機開發的高耐壓固態半導體繼電器，這種繼電器由高耐壓（1500VDC）、低漏電流（3nA）的MOSEFT（金屬氧半導體場效應晶體管）和電壓輸出的光電耦合器構成，具有1秒周期內10通道高速掃描、無觸點、長壽命、無噪音等優點。 AX100使用快閃存儲器作為內部存儲器存儲測量數據。快閃存儲器是一種不易丟失數據且不需要後備電池的存儲器，即使是突然斷電，也不會丟失所存數據，保證瞭存儲數據的可靠性。

標準軟件
　　標準軟件是AX100重要的組成部分之一。可以打開AX100存儲在可移動媒體上的數據文件，進行分析、處理以及打印；也可以對AX100進行參數設定；同時還可以對數據進行各式轉換。
　　●參數設定
　　本軟件在PC上對AX100的參數進行設定後，可以通過移動存儲媒體或通訊口下載到AX100.

標準性能
　　測量和顯示精度：
（在標準工作狀態：23±2?C，55±10%RH，電源電壓90~132，180~250VAC，電源頻率：50/60 Hz±1%以內，預熱30分鐘以上，在振動不影響機表工作的狀態下的性能）。

基準接點補償：可切換INT（內部）/EXT（外部）（所有通道共用）
基準接點補償精度：R，S，B，W，WRe型：±1℃
K，J，E，T，N，L，U型：±0.5?C（0?C以上）
最大輸入電壓：0.2VDC以下的電壓量程及熱電偶：±10VDC（連續）
2VDC以上的電壓量程：±60VDC（連續）
輸入阻抗：0.2VDC以下的電壓量程及熱電偶：10MΩ以上
2VDC以上的電壓量程：約1MΩ
輸入外部阻抗：直流電壓，熱電偶輸入：2KΩ以下
熱電阻輸入（Pt100）：每根線10Ω以下（3線應相等）
輸入偏置電流：10nA以下
最大共模乾擾電壓：250VACrms（50/60Hz）
通道間最大乾擾電壓：250VACrms（50/60Hz）
通道間乾擾：120dB（輸入外部阻抗500Ω，向其他通道輸入30V時）
共模抑製比：120dB（50/60 Hz±0.1%， 500Ω不平衡，負極端子-地之間）
串模抑製比：40dB（50/60 Hz±0.1%）

外形開孔圖

端子排列圖

標準規格
█常用規格
　　安裝：嵌入式安裝( 垂直麵板)。可向後傾斜3 0 °安裝，左右水平。
　　安裝麵板厚: 2～26mm
　　材質：外殼: 鋼板
　　麵板: 聚碳酸酯
　　塗裝色：
　　外殼: 淺蘭灰色( 相當於邁歇爾3.1GY6.1/0.2)
　　麵板： 淺炭灰色( 相當於邁歇爾10B3.6/0.3)
　　外形尺寸： 144(W)× 144(H)× 239(D)mm
　　質量：
　　AX102: 約3.0kg AX104: 約3.0kg
　　AX106: 約3.0kg AX110: 約3.0kg
█輸入部分
　　輸入點數: AX102: 2 通道AX104: 4 通道 AX106: 6 通道AX110:10 通道
　　測量周期：
　　AX102/AX104: 125ms
　　AX106/AX110: 1s(A/D 積分時間為100ms 時為2s)
　　輸入種類：DCV(直流電壓)，TC(熱電偶)，RTD( 熱電阻) ，DI(動作記錄)，DCA(直流電流，需分流電阻)

*1 R,S,B,K,E,J,T,N: IEC584-1 (1995) ,DIN IEC584 ,JIS C 1602-1995
*2 W: W-5% Rd/W-26% Rd (Hoskins Mfg.Co.) ,ASTM E988
*3 L: Fe-CuNi ,DIN43710 ; U: Cu-CuNi, DIN43710
*4 Pt100: JIS C 1604-1997, IEC 751-1995, DIN IEC751-1996
JPt100: JIS C 1604-1989, JIS C 1606-1989
*5 測量電流：i=1mA
*6 WRe 3-25
A/D 積分時間：
可以從20ms(50Hz)，16.7ms(60Hz)，100ms(50/60Hz，僅AX106，AX110)，AUTO( 根據不同的電源頻變可自動切換20ms，16.7ms)中選擇
熱電偶斷偶檢查：
可切換ON/ OFF( 可對每個通道設定),可切換斷偶正顯示/ 負顯示
濾波器功能：
AX102，AX104： 可切換濾波功能ON/OFF(可在每個通道設定)，時間常數可從2 秒，5 秒，10 秒中選擇。
AX106，AX110： 可切換移動平均ON/OFF(可對每個通道設定) ，移動平均次數從2～16 次中設定。
運算：
差值運算: 任意通道間可進行差值運算
可運算方式:DCV，TC，RTD
標尺: 可換算方式:DCV，TC，RTD
可設定范圍: -30000～30000
小數點位置:可任意設定
單位: 可任意設定( 最多6個字符)
█顯示部分
顯示器: 5 英寸STN　LCD(320 × 240 點)
顯示色: 背景色：可選擇藍，白中任一種
曲線顯示:
方向: 縱向或者橫向
通道數: 每個畫面( 一組) 最多6 個通道
畫面數: 4 個( 4 組)
曲線寬度: 可從1 ，2 ，3 點中選擇
顯示更新周期:
可從1，2，5，10，20，30 分鐘，1，2，4 小時/ div 中選擇。AX102，AX104 還可從15，30 秒/div 中選擇

棒圖顯示：
方向： 縱向或橫向
通道數： 每個畫面( 一組) 最多6 個通道
畫面數: 4 個畫面( 4 組)
標尺: 可設定為4～12 格,C12
標尺基準位置: 標準或中央（橫向顯示時）
顯示更新周期: 1 秒
數字顯示:
通道數: 每個畫面( 1 組) 最多6 個通道
畫面數: 4 個畫面( 4 組)
顯示更新周期: 1 秒
總覽顯示:
通道總覽： 所有通道的測量值和報警狀態
一覽顯示:
報警一覽顯示: 顯示報警履歷清單。如果用光標指定，則跳到指定部分的曲線顯示。
信息一覽顯示：顯示信息時間和內容清單。
如果用光標指定，則跳到指定部分的曲線顯示。
內存一覽顯示：顯示內存文件清單。如果用光標指定，則跳到指定部分的曲線部分。
標記顯示: 可顯示文字數: 最多1 6 個字符
可顯示文字: 英文數字
其他顯示內容：
存儲器狀態，標尺值( 自動切換顯示ON/OFF) 柵格(分割數可設定為4～12)以及時：分，時間(年/ 月/ 日，時：分：秒)，分割線( 寬度可選擇1 點，2 點，3 點) 、信息( 最多16 個字符，8種類型) ，報警標志
歷史曲線功能:
可再現內存或外部存儲媒體的
數據顯示形式：2 畫面或全畫面
時間軸操作: 顯示壓縮/ 放大，滾動顯示
LCD 保護功能:
如果在一定時間( 可設定為1 ，2，5，10，30,60 分鐘)後無鍵操作，LCD 的背景光會變暗
█存儲功能
外部存儲媒體（ 附加規格）：
3.5 英寸軟盤(2HD)/CF 卡(32-512MB)
測量數據文件：
類型：
(1) 事件文件( 在指定采樣周期內保存采樣瞬時值)
(2) 顯示數據文件( 在測量周期內采樣到的測量數據中保存顯示更新周期內的最大值和最小值)
保存方式:
(1) 事件文件(觸發、循環) ＋顯示數據文件
(2) 顯示數據文件
(3) 事件文件（自由、觸發、循環）
數據保存方法: 手動保存或自動保存
手動保存:
通過插入外部存儲媒體保存數據
正在測量時: 保存內存數據
測量停止時: 保存未保存的數據
自動保存：
顯示數據的保存: 以一定周期(10分鐘～31天) 保存到外部存儲媒體
事件數據的保存： 以一定的周期(3分鐘～31天) 保存到外部存儲媒體( 自由觸發時)
采樣結束時保存( 指定觸發時)
數據保存周期:
顯示數據文件: 與波形更新率連動
事件文件: 指定采樣周期
保存時間舉例：在一張軟盤上的保存時間，測量通道數=6ch，測量通道數=0ch
僅顯示數據文件

僅事件文件

顯示數據文件+事件文件/顯示數據文件

顯示數據文件+事件文件/事件文件

手動采樣數據：
存儲觸發：鍵操作或接點輸入
數據格式：ASCΠ
最大保存數：50個數據
外存的先入先出（FIFO）循環使用（僅當有可選件CF卡且指定為中文時）
TLOG數據（僅帶運算附加規格時）：
存儲觸發： TLOG時間結束
報表數據（僅帶運算附加規格時）：
種類： 時報，日報，日報+周報，日報+月報
數據格式： ASCΠ
屏幕復製功能：
復製方法： 鍵操作
數據格式： PNG
輸出： 可移動存儲媒體或通訊輸出
█ 報警功能
設定點數：每個通道最多可設定4個報警
報警種類：上 /下限，差值上 / 下限，變化率上 / 下限，延遲上 / 下限
變化率報警時間間隔：測量周期×1~15
報警延遲時間：1~3600秒
顯示：報警發生時在數顯區顯示報警種類，通用報警標志可選擇保持 / 非保持
遲滯：可切換ON（量程范圍的0.5%）OFF（所有通道 / 級別通用）
輸出：點數：2，4，6點（附加規格）
動作：勵磁 / 非勵磁，保持 / 非保持
記錄：記錄情報：報警發生 / 解除時間，報警種類
記錄量：最多記錄最新120個報警信息
█ 電源部分
額定電源電壓：100~240VAC（自動切換）
允許電源電壓范圍：90~132VAC，180~250VAC
額定電源頻率：50 / 60Hz（自動切換）
功耗：

█ 其他
時鐘精度：±100ppm，但不含電源開啟時的延遲（1秒以下）
絕緣阻抗：各端子-地：20MΩ以上（500VDC）
耐電壓： 電源端子-地：1500VDC(50 / 60Hz) 1分鐘
接點輸出端子-地：1500VDC(50 / 60Hz) 1分鐘
測量輸入端子-地：1500VDC(50 / 60Hz) 1分鐘
測量輸入端子相互間：1000VDC(50 / 60Hz) 1分鐘（因AX100的RTD輸入小端子共用，所以不包括在內）
遙控端子-地：500VDC 1分鐘
24VDC傳感器供電（TPS2）端子-地：500VDC 1分鐘
█ 正常工作條件
電源電壓：90~132，180~250VAC
電源頻率：50Hz±2%，60Hz±2%
環境溫度：0~50?C（軟盤工作時5~40?C）
環境濕度：20~80%RH（在5~40?C下）

附加規格
█ 報警繼電器接點輸出（/A1，/A2，/A3）
報警發生時，從後麵板上的繼電器輸出。
輸出點數：從2（/A1），4（/A2），6（/A3）點中選擇
繼電器接點容量：250VDC/0.1A（電阻負載）
250VAC（50/60 Hz）/3A
輸出形式：NO-C-NC（可切換勵磁 / 非勵磁，AND/OR，保持 / 非保持）
█ 串行通訊（/C3）
可由主計算機進行控製，設定，或向主計算機輸出數據。
介質：符合EIA RS-422-A/485（4線）（/C3）
協議：專有協議或Modbus協議
同步方式：起/停同步式
通訊方式（RS-422-A/485）：4線半雙工多點連接方式（1:N（N=1~31））
傳輸速率：1200，2400，4800，9600，19200，38400bps
數據長度：7/8位
停止位：1位
奇偶校驗：ODD，EVEN，NONE
最大通訊距離（RS-422-A/485）1200m
通訊模式：控製，設定的輸入輸出為ASCΠ
測量數據的輸出為ASCΠ或二進製方式
Modbus：動作方式：RTU SLAVE
數據種類：數據讀 / 寫
Modem支持（僅當有可選件/C3且指定為中文時）
Modem撥入：撥入功能是指其他設備向AX100撥號。
撥號呼叫功能：撥號呼叫是指AX100向其他設備撥號，撥號呼叫功能必須在通信協議選擇為“Modem”時才可使用。

█ 異常/內存用完輸出（/F1）
在系統出現異常以及指定的顯示數據文件覆蓋開始時間（可指定1，2，5，10，20，50，100小時）之前從後麵板的繼電器輸出。
繼電器接點容量：250VDC/0.1A（電阻負載）
250VAC（50/60 Hz）/3A
█ 運算功能（/M1）
可進行下述運算，運算通道的數據可實現曲線 / 數字顯示和記錄。
運算通道數：AX102，AX104：8通道
AX106，AX110：10通道
運算種類：
通用運算：四則運算，平方根，絕對值，常用對數，指數，冪，關系運算（<，>，=，≠），邏輯運算（AND，OR，NOT，XOR）
統計運算：數據的平均值，最大值，最小值，累積值
常數：最多可設定10個常數
通訊數字輸入：最多可有10個通訊數據。
可用於統計運算以外的運算式
遙控輸入：最多可有5個遙控輸入。
可在運算式內使用遙控狀態（0/1）
報表功能：
報表種類：時報，日報，日報+周報，日報+月報
運算種類：平均值，最大值，最小值，累積值
數據格式：ASCΠ
█ 遙控（/R1）
通過接點輸入，可進行以下控製（最多可設定5點）。
•存儲開始/停止（電平）
•事件文件外部觸發輸入（電平）
•時間調整（通過接點對時，觸發，250ms以上）
•運算開始/停止（電平）
•運算數據復位（觸發，250ms以上）
•手動采樣（觸發，250ms以上）
•信息寫入（觸發，250ms以上）
•讀入設定數據（最多可設定3點，觸發，250ms以上）
•報警解除（觸發，250ms以上）
█ 24VDC變送器供電（TPS2）
回路數：2
輸出電壓：22.8~25.2VDC（額定輸出電流）
額定輸出電流：4~20mADC
最大輸出電流：25mADC（過載保護電流：約68mADC）
允許電纜阻抗：RL≤（17.8-變送器最小運行電壓）/ 0.02A
其中：17.8V=22.8V-5V
22.8V：最小輸出電壓
5V：最大電壓降（分流電阻為250Ω時）
電纜最大長度：2km（使用CEV電纜）
絕緣阻抗：輸出端子和接地端子之間20MΩ以上（500VDC）
耐電壓：輸出端子和接地端子之間500VAC（50 / 60Hz，I=10mA），1分鐘
輸出端子之間500VAC（50 / 60Hz，I=10mA），1分鐘

標準軟件
█ AX100標準軟件
系統要求
OS：Microsoft Window95/98/Me/NT4.0/2000
CPU：MMX Pentium 166MHz以上（推薦Pentium Π 266MHz以上）
RAM：32MB以上（推薦64MB以上）
磁盤驅動器：3.5″軟盤驅動器
硬碟容量：10MB以上（推薦100MB以上）
顯卡：顯示兼容Microsoft Window95/98/Me/NT4.0/2000，並能顯示32,000種顏色（推薦顯示卡能顯示64,000種顏色以上）
打印機：打印機和打印機驅動程序兼容Microsoft Window95/98/Me/NT4.0/2000
主要功能
參數設定（通過可移動存儲媒體或通訊）
數據觀測
打印數據
文件轉換（可向ASCΠ，Lotus 1-2-3，MS Excel格式轉換）

選型表

*1 不能同時指定/A1，/A2，/A3
*2 不能同時指定/F1，/A3
*3 指定/TPS2後，不能指定/A3、/F1及/R1

備品備件
